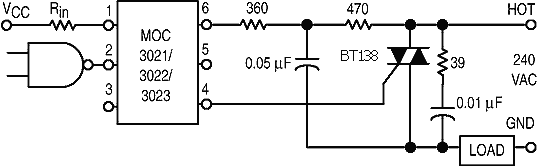

Для управления силовыми цепями переменного тока широко используют симмисторы (triac). В устройствах, где требуется гальваническая развязка, применяют твердотельные реле. Типовая схема включения приведена на рисунке ниже.

Но у этой схемы есть существенный недостаток - форма тока нагрузки негармоническая. Причина этого - напряжение для открывания симмистора берется с самого симмистора. Форма тока показана на рисунке ниже.

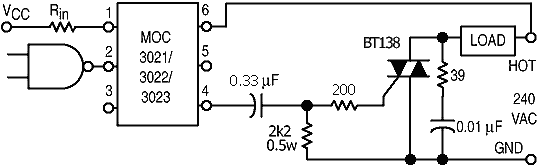

Если нагрузкой являются лампы накаливания или нагреватели, то такая ситуация вполне допустима, а если в качестве нагрузки используются трансформатры, электродвигатели или импульсные преобразователи, то такая форма тока весьма нежелательна. Так например трансформаторы будут отчаянно "гудеть". Желательно, чтобы в момент перехода тока через нуль, на управляющем электроде симмистора уже было открывающее напряжение. Схема включения, удовлетворяющая этому требованию, показана на рисунке ниже.

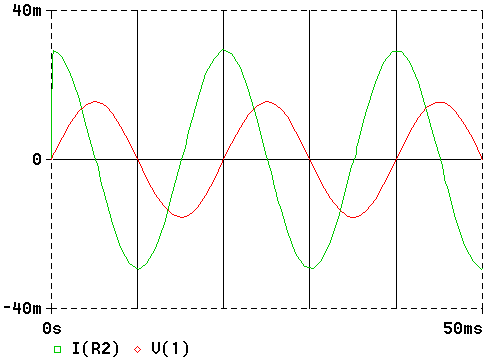

Для анализа этой схемы можно использовать пакет PSPICE. Ниже приведена списочная модель.

      *** triac sir ***

R1   2   0   2200
R2   2   3   200
C1   1   2   0.33E-6
V1   1   0   AC 310 SIN(0 310 50)
D1   3   0   dd
D2   0   3   dd

.MODEL dd D(Is=4.012n Rs=47m N=1.56
+       Xti=3 Eg=1.11 Cjo=82p M=.28
+       Vj=.73 Fc=.5 Isr=100p Nr=2
+       Bv=600 Ibv=100p Tt=319n)

.OPT ACCT OPTS NOPAGE RELTOL=.001
.WIDTH OUT=80
.TEMP 27
.OP
.TRAN .001 .05
.PROBE
.END
