ТЕСТЕР ЗА КВАРЦОВИ РЕЗОНАТОРИ - 2 |
 |
|
ТЕХНИЧЕСКО ОПИСАНИЕ |
|

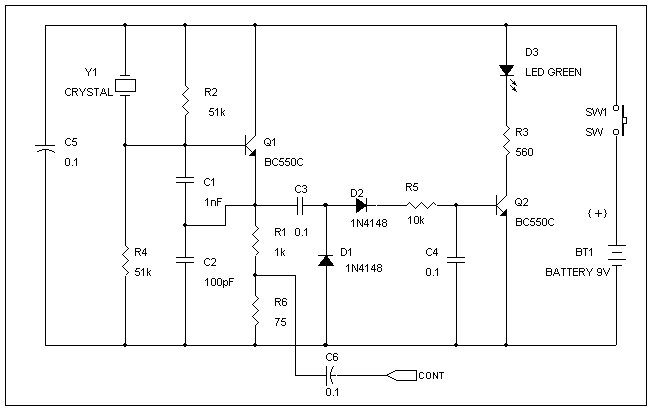

Показаната по-горе схема
представлява прост и надежден пробник
за проверка на кварцови резонатори в
диапазона от 100 kHz до 30MHz . Схемата не изисква настройка и гарантира устойчиви генерации с различни типове кварцови резонатори в посочения широк честотен диапазон . В изхода COUNT може да се включат осцилоскоп или честотомер за наблюдаване и точно измерване на генерираната честота . |
