МИНИАТЮРЕН ИМПУЛСЕН ТОКОЗАХРАНВАЩ БЛОК ~220 / + - 12V |
 |
|
ТЕХНИЧЕСКО ОПИСАНИЕ |
|

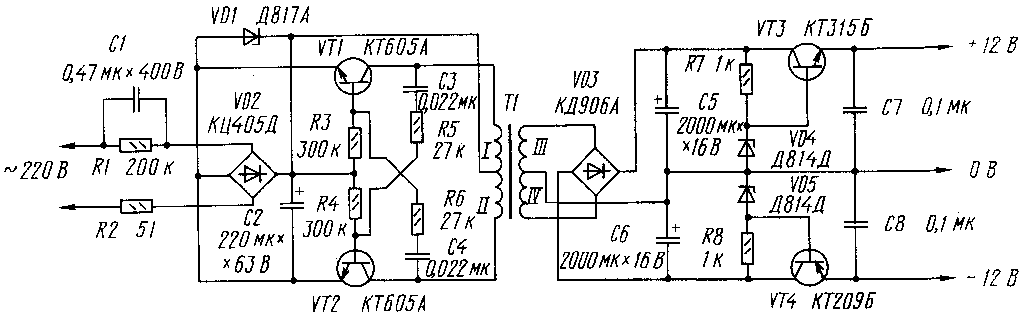

Дадената схема осигурява
двуполярно захранване +/- 12Vс пълно
галваническо отделяне от силовата мрежа
220V.
Трансформатора Т1 е навит на феритен пръстен тип М2000НМ К20Х10Х5. Намотките I, II съдържат по 300 навивки от проводник ПЕЛ-2 0,11 mm, а намотките III, IV - по 90 навивки от проводник ПЕЛ-2 0,25 mm. Наложително е да се направи надеждна изолация между първичните и вторияните намотки.При необходимост от друго вторично напрежение може да се измени пропорционално броя на навивките във вторичните намотки. Основните преимущества на показаната схема са минимални размери и тегло.
|
