ПЛАВНО ВКЛЮЧВАНЕ НА ОТОПЛЕНИЕТО НА КИНЕСКОП

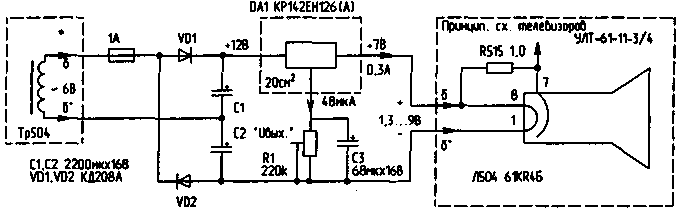

     Схема, показанная на рисунке, используется для кинескопов с Uн=6,3 В и током накала Iн=0,3 А, т.е. для большинства черно-белых кинескопов.

     ИМС DA1 крепится к радиатору площадью ~20 см2 (можно использовать свободную площадь платы из фольгированного стеклотекстолита).
     Подстроенным резистором R1 выставляют необходимое напряжение накала (7 В), желательно при выключенном СЗ.
     Время нарастания напряжения определяется емкостью конденсатора СЗ. Реально напряжение возрастает более 30 сек (чем больше - тем медленнее из-за утечки через R1).
С.ДМИТРИЕВ

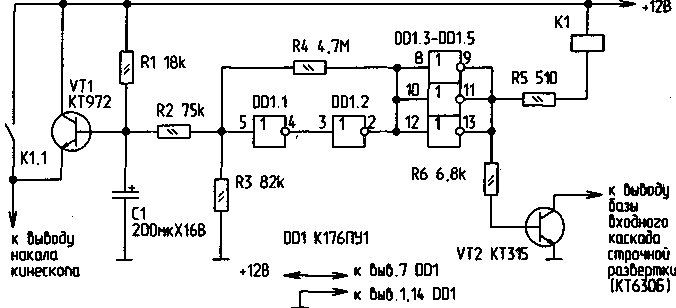

     Второе устройство обеспечивает плавный разогрев накала кинескопа в черно-белых мониторах "Электроника" МС6105 и им подобных. На время разогрева блокируется работа строчной развертки монитора. После плавного разогрева на накал кинескопа подается полное напряжение 12В через замыкающиеся контакты К1.1.

     Устройство собирается на небольшой печатной плате и устанавливается перпендикулярно плате монитора в любом свободном месте. Реле К1 - типа РЭС-64 РС4.569.724 или другое герконовое на напряжение срабатывания не более 7 В и ток не более 5 мА. При замене реле необходимо соответственно изменить сопротивление резистора R5. Устройство в наладке не нуждается.
А.ДАЙНЕКО
