ПРОСТ ПРЕДАВАТЕЛ НА ВИДЕОСИГНАЛ

ТЕХНИЧЕСКО ОПИСАНИЕ

        Передатчик предназначен для амплитудно-частотной модуляции видеосигнала с видеоаппаратуры (видеокамер, тюнеров, магнитофонов, персональных компьютеров и т. д.) на телевизионный приемник. Передатчик подключают непосредственно к видеоаппарату, что исключае т необходимость иметь видеовход на телевизионном приемнике.

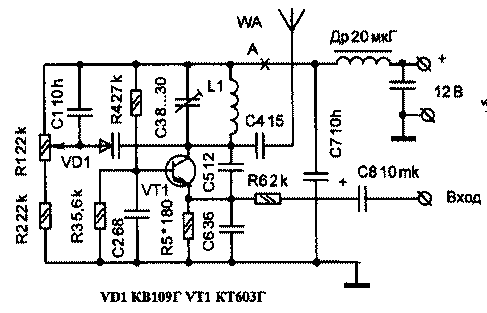

    Принципиальная схема передатчика содержит один транзистор VT 1 типа КТ 603 Г. Передатчик настраивают на частоту одного из свободных от телевизионного вещания каналов (например, 1....5 канал). Подстройка осуществляется с помощью подстроечного конденсатора С 4, которым добиваются захвата немодулированного сигнала. Точная настройка передатчика производится резистором R1. Сигнал от видеоприбора подается на вход передатчика в цепь эмиттера транзистора через резистор R6 и конденсатор С9.
    Промодулированный видеосигнал с коллектора поступает на колебательный контур L1 С4 в антенну. Ток в точке А подбирается в пределах 30....35 мA.
    Правильно собранный передатчик работает сразу. В случае отсутствия генерации необходимо проверить напряжение на эмиттере транзистора VT1, причем напряжение на нем должно отличаться от напряжения на базе на 1...2 В в большую сторону.
    Передатчик следует питать от стабилизированного источника питания. Антенна должна иметь жесткую конструкцию, например типа телескопической.
    Вместо транзистора КТ603 можно использовать КТ608Б или другой, с подходящими параметрами.
    Передатчик желательно поместить в экран с целью уменьшения помех.
