*** ความดัน คือ ขนาดของแรงที่กระทำตั้งฉากต่อ 1 หน่วยพื้นที่

เป็นปริมาณสเกล่าร์ มีหน่วยหลายหน่วย

1 atm = 1 torr = 760 mmHg = 76 cmHg = 100000 Pa

= 100000 นิวตัน / ตารางเมตร

*** ความดันในของเหลว

P = F/A = mg/A = ( DV )g/A = D(Ah)g/A = Dgh

P = Dgh F = PA

F คือ แรงดัน **** แรงดันกับความดันคนละตัวกัน

P คือ P เกจ ซึ่งเป็นความดันเนื่องจากน้ำหนักของของเหลวและเป็นค่าความดันที่อ่านได้จากเครื่องวัด ( guage ) หน่วยเป็น นิวตัน/ ตารางเมตร หรือ ปาสคัล ( Pa )

D คือ ความหนาแน่นของของเหลว หน่วยเป็น Kg/ ลูกบากศ์เมตร

H คือ ความลึกของของเหลว

** ณ จุดใดๆในของเหลว จะมีแรงกระทำเนื่องจากของเหลวไปในทุกทิศทาง



** ถ้าพิจารณาที่ผิวภาชนะ แรงที่ของเหลวกระทำจะตั้งฉากกับผิวภาชนะเสมอ

ถ้าของเหลวสัมผัสวิ่งใด จะมีแรงดัน ( F ) จากของเหลวตั้งฉากผิวนั้นเสมอ



จากรูปล่างจะเห็นว่า น้ำที่พุ่งออกมาเนื่องจากแรงดัน จะมีทิศของความเร็วต้นหรือทิศของแรงดัน ตั้งฉากกับผิวสัมผัสตรงรูที่รั่ว



** ความดัน ณ จุดใดๆในของเหลวจะแปรผันตรงกับความลึกและความหนาแน่นของของเหลว เมื่อของเหลวอยู่นิ่ง และอุณหภูมิคงที่ P = Dgh

** ความดันในของเหลวไม่ขึ้นกับปริมาตรและรูปร่างของภาชนะ

P = Dgh ในสูตรไม่มีปริมาตร มีแต่ ความหนาแน่นกับความลึก

ถ้าของเหลวสูงเท่ากันจะมี ความดันเท่ากัน



** ความดันไม่ขึ้นกับพื้นที่ แต่แรงดันขึ้นกับพื้นที่

P = Dgh F = PA

** ถ้าพิจารณาความดันบรรยากาศด้วยจะเรียกว่าความดันสัมบูรณ์

P สัมบูรณ์ = P เกจ + P บรรยากาศ

----------------P บรรยากาศ = 100,000 Pa-------------------

?แรงดันของของเหลวที่ดันผนัง

*** แรงที่ดันผนังด้านใดก็คือความดันด้านนั้นคูณพื้นที่ด้านนั้น F = PA

*** ถ้าความดันไม่คงที่ ให้ใช้ความดันเฉลี่ย P เฉลี่ย =

P บน + P ล่าง

2

*** ถ้าโจทย์ไม่บอกความดันบรรยากาศ ก็ไม่ต้องคิด

แต่ถ้าบอกความดันบรรยากาศมา ก็ต้องคิดด้วย





P ของเหลว = Dgh

ด้านบน P1 = Dg(0) = 0

ด้านล่าง P2 = Dgh .

ถ้าหาแรงที่ของเหลวกดผนังด้านล่าง ( พื้น ) จากสูตร F = PA

จะได้ว่า F ล่าง = ( P2 ) ( A ล่าง) = (Dgh)(A ล่าง )



ถ้าหาแรงที่ของเหลวกดผนังข้าง จากสูตร F = PA จะได้ว่า

F ข้าง = (P เฉลี่ย ) (A ข้าง ) = ( P1 + P2 )/2 x ( A ช้าง )

F ข้าง = ( 0 + Dgh )/2 x (A ข้าง )



แรงดันและความดันต่อฝาข้างเมื่อมีของเหลวหลายชั้น

P1 = P บรรยากาศ = 10กำลัง 5 นิวตัน/ตารางเมตร

P2 = P บรรยากาศ + D1gh1 = 10กำลัง5 + (1000)(10)(10) = 2*10กำลัง5 N/m

P3 = P บรรยากาศ + D1gh1 + D2gh2

P3 = 10กำลัง5 + (1000)(10)(10) + (2000)(10)(20) = 6*10กำลัง5 N/m



หลักการหาแรงดันข้างฝาของของเหลว

1. หา P ตรงบนสุด ล่างสุด และตรงรอยต่อแต่ละชั้นเสียก่อน ตามรูป P1 P2 P3

2.หา F ของของเหลวที่ดันฝาข้างแต่ละตอน

F บน = P เฉลี่ย * พื้นที่บน = (P1 + P2)/2 *A บน = (10กำลัง5 + 2*10กำลัง5)/2*(5*10) = 7.5*10กำลัง6 N

F ล่าง = P เฉลี่ย * พื้นที่ล่าง = (P2 + P3)/2*A ล่าง = (2*10กำลัง5 + 6*10กำลัง5)/2(5*20) = 40*10กำลัง6 N

3. นำ F มารวมกัน จะได้ว่า

F รวม ( แรงดันฝาข้าง 2 ชั้น คือตรงที่มีสี ) = F บน + F ล่าง = 7.5*10กำลัง6 + 40*10กำลัง6 = 4.75*10กำลัง7N



การหาแรงที่น้ำดันเขื่อน

F = P เฉลี่ย? A

F = (0 + Dgh)/2 x (Lh)

F = 0.5 DgLh กำลัง2

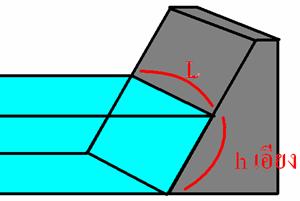

* ถ้าเป็นเขื่อนเอียง 1 ข้าง การหาแรงดันเขื่อนเอียงต้องใช้พื้นที่เอียงด้วย

F = P เฉลี่ย A

F = (0 + Dgh)/2 x (Lh เอียง )

F = 0.5 (DgLh)( h เอียง )

** h กับ? h เอียง คนละค่ากัน **

* ถ้ามีน้ำดันทั้ง 2 ข้าง แล้วต้องการหาแรงลัพธ์ที่กระทำต่อเขื่อน

ไม่ว่าจะเป็นเขื่อนตรงหรือเขื่อนเอียงให้คิดเหมือนเป็นเขื่อนตรงทั้ง 2 ข้าง เพราะจะได้คำตอบเท่ากันและคิดได้เร็วกว่า

จากรูป จะเห็นว่า แรงดันด้านที่เฉียงๆจะแตกแรงเข้าเป็นแรงในแนวราบและแนวดิ่ง

แรงที่อยู่ในแนวราบคือแรงที่จะคิดคำนวณเท่านั้น

แรงที่อยู่ในแนวดิ่งจะลงพื้นไป แล้วมีแรงปฎิกิริยาที่พื้นดันขึ้นมาต้านมันเอง



จากรูป เมื่อเป็นเขื่อนเอียงแบบรูปซ้าย ให้คิดว่าเป็นเขื่อนตรงแบบรูปขวา

จะได้ว่า F ลัพธ์ = F1 – F2

F ลัพธ์ = 1/2 DgLhกำลังสอง1 - 1/2 DgLh2กำลัง2



แรงดันและความดันที่ของเหลวกระทำต่อก้นภาชนะและก้นภาชนะกระทำต่อพื้นดิน

--หลักการของเหลวกดก้นภาชนะ

ความดันของเหลว P = Dgh แรงดันของเหลว F = PA

1.ของเหลวจะมีความดันกับแรงดันกดก้นภาชนะ และภาชนะจะมีแรงดัน

กับ ความดันกดพื้นดิน

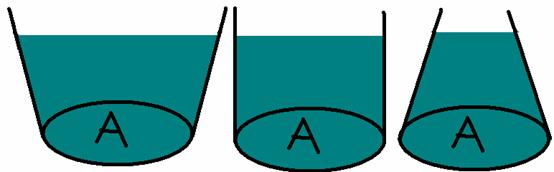

2.ความดันที่ของเหลวกดก้นภาชนะทั้ง 3 รูปมีค่าเท่ากัน คือ P = Dgh

แล้ว h เท่ากัน

**** จะใช้ P = F/A = mg/A ไม่ได้ เพราะจะมีแรงดันจากภาชนะมาเกี่ยวข้องด้วย

****จะใช้ P = mg/A ได้ก็ต่อเมื่อ เป็นภาชนะแนวดิ่งเท่านั้น

3.แรงดันที่ของเหลวกดก้นภาชนะทั้ง 3 รูป มีค่าเท่ากัน คือ F = PA =DghA

เพราะ h และ A เท่ากัน

ภาชนะจะปากกว้างออกหรือแคบเข้าก็ไม่สำคัญ จะคิดแค่ F = PA

P คือ ความดันบริเวณก้นภาชนะ ซึ่งถ้าลึกเท่ากันก็จะมีความดันเท่ากัน

--หลักการภาชนะกดพื้น

1. ภาชนะกดพื้น เป็นของแข็งกดของแข็ง ดังนั้น แรงดันก็คือน้ำหนักของของเหลวและน้ำหนักภาชนะรวมกัน

แต่จากรูป ภาชนะทั้ง 3 ใบ บรรจุน้ำไว้มีปริมาณไม่เท่ากัน

ดังนั้น แรงที่ภาชนะกดพื้นจึงไม่เท่ากัน

2. ความดันที่ภาชนะกดพื้นทั้ง 3 รูปมีค่าต่างกัน จะใช้สูตร P = F/A = mg/A

คิดคล้ายกับของแข็ง 3 ก้อนวางอยู่

--แรงดันที่ภาชนะกดดินไม่เท่ากัน F = mg จากรูปก็เห็นว่า mg ไม่เท่ากัน

--ความดันภาชนะกดดินจึงไม่เท่ากันด้วย เพราะ P = F/A และ A เท่ากัน

แต่ F ไม่เท่ากัน



หลอดรูปตัวยู

หลอดรูปตัวยู เป็นเครื่องมือใช้เปรียบเทียบหาความหนาแน่นของของเหลว

โดยใช้หลักว่า ของเหลวชนิดเดียวกันที่ระดับเดียวกัน จะมีความดันเท่ากัน เมื่อของเหลวนั้นต่อถึงกัน

Pa = Pb

Patm + D1gh1 = Patm + D2gh2

D1gh1 = D2gh2



จะเห็นว่า ไม่ต้องสนใจ P บรรยากาศ เพราะจะหักกันไปทุกครั้ง

หลักการ

1.ต้องคิดระดับต่ำสุด ทำให้ตอนล่างเป็นของเหลวชนิดเดียวกัน จะอ้างได้ว่า ของเหลวชนิดเดียวกันที่ระดับเดียวกัน จะมีความดันเท่ากัน

2.ขาหลอดจะเล็กใหญ่ไม่เท่ากัน ไม่เป็นไร เพราะ P = Dgh

3.ระวังคำว่า ระดับเปลี่ยนแปลงจากเดิม เพราะมันจะเปลี่ยนแปลงทั้ง 2 ด้านถ้าขาหลอดเท่ากันถ้าข้างหนึ่งลดลง x อีกข้างจะเพิ่มขึ้น xทำให้ทั้ง 2 ด้านมีระดับต่างกัน 2X ( ต้องคิดปริมตาร )

4.ถ้าขาหลอดใหญ่ไม่เท่ากัน ระวังคำว่า เปลี่ยนแปลงจากเดิมถ้าพื้นที่หน้าตัดขาข้างใหญ่ เป็น 2Aขาข้างเล็ก เป็น Aเมื่อขาข้างใหญ่ลดลงมา Xขาข้างเล็กจะสูงขึ้น 2Xทำให้ทั้งสองขามีระดับต่างกัน 3X

ถ้าขา 2 ข้างไม่เท่ากัน อ้างว่า ปริมาตรที่ลด = ปริมาตรที่เพิ่ม

V ลด = V เพิ่ม

hA ลด = hA เพิ่ม

ถ้าขาข้างใหญ่มีพื้นที่หน้าตักเป็น 4 เท่าของขาเล็ก

แล้วกำหนด h เป็นความสูงของขาเล็ก H เป็นความสูงของหลอดใหญ่จะคำนวณได้ว่า

h A = H (4A)

H = h/4

++++++++++ แต่ต้องคิดความดันก่อน แล้วค่อยคิดปริมาตร ++++++++++

การบอกค่าความดันบรรยากาศ

5

นิยม 3 วิธีนี้

1. บอกเป็นหน่วยความดัน >> วันนนี้อากาศมีความดัน 10 นิวตัน / ตาราสงเมตร

2. บอกเป็นความสูงของปรอท >> วันนี้อากาศ มีความดันเท่ากับปรอทสูง 76 cm

3. บอกเป็นความสูงของน้ำ >> วันนี้อากาศมีความดันเท่ากับ น้ำสูง 10.3 m

ถ้าบอก ความดันบรรยากาศเป็น 76 cmHg จะเปลี่ยนเป็นหน่วยนิวตัน/ ตารางเมตรได้

**** D ปรอท = 13600 kg/ ลูกบาศก์เมตร์

Patm = Dgh

Patm = ( 13600 )*( 9.8 )*( 76 / 100 )

Patm = 101,000 นิวตันต่อตารางเมตร



?ถ้าบอก ความดันบรรยากาศเป็น 10.3 mH 2 O จะเปลี่ยนเป็นหน่วยนิวตัน/ ตารางเมตรได้

****D น้ำ = 1000 Kg/ ลูกบาศก์เมตร

Patm = Dgh

Patm = (1000) * (9.8) *(10.3)

Patm = 101,000 นิวตันต่อตารางเมตร

สรุป P บรรยากาศ = 1.01 * 10กำลัง5 Pa = ปรอทสูง 760 mm น้ำสูง 10.3 m
