1. GENEL TANIM ve KAVRAMLAR

1.1 VM / ESA nedir? (VM hakkında)

10. Performansı Etkileyen Faktörler

1. GENEL TANIM ve KAVRAMLAR

VM / ESA (Virtual Machine/Enterprise System Arhitecture), IBM’e ait bir işletim sistemidir. Bu IBM’in ailesinden olan Sistem Uygulamaları Mimarisinin ve ESA/390 mainframe işletim sistemlerinin bir üyesidir. Bu etkileşimli kullanıcıları, müşteri/sağlayıcı ortamlarını desteklemek için servislerin eşsiz bir karışımını ve MVS, VSE, AIX gibi veya VM’in kendi programları gibi bütün işletim sistemlerin fonksiyonunu çalıştırmak için olanak sağlar.

Tek bir gerçek makinayı birden fazla gerçek makinaymış gibi gösteren bir görüntü makinası isletim sistemi tarafından oluşturulur. Kullanıcı açısından bakıldığında, görüntü makinaları gerçek makinalara çok benzer şekilde yada tamamen farklı olabilirler. Pek çok görüntü makinası işletim sistemi geliştirilmiştir. Bunların en çok kullanılanı VM/370(server) dir.Bu sistem IBM/370 den sonraki pek çok sistemde de kullanıldığı için sadece VM olarak adlandırılır.

VM, bir IBM sistem 370 bilgisayarını (yada benzer bir donanımı) yönetir, ve terminallerdeki kullanıcıların her birine pek çok giriş/çıkış aygıtları ile beraber tam bir sistem 370 görüntüsünü verir. Her kullanıcı farklı bir işletim sistemi seçebilir. VM, Her biri kendi görüntü makinasında olmak üzere bir kaç farklı işletim sistemini aynı anda çalıştırabilir. VM kullanıcısı IBM'ın bir kaç farklı işletim sisteminden herhangi birini yada evde geliştirilmş bir sistemi çalıştırabilirler. Bunlar;

3. Conversational Monitör System (CMS)

Programları etkileşimli olarak geliştirmek için güçlü imkanlar sunan bir uygulama sistemidir. Editörler, dil çeviricileri,çeşitli uygulama paketleri ve debug imkanlarını içerir.

4. Remote Spooling Communications Subsystem (RSCS)

VM'e bir teleişlem ağı üzerinden kütük gönderme ve alma imkanı verir.

5. Interactive Problem Control System (IPCS)

CMS Batch Facility, kullanıcıya bir CMS görüntü makinasıyla etkileşimli iş yaparken aynı anda batch processing için sisteme daha büyük işler verme imkanı sağlar CMS Batch, sistem operatörünce kontrol edilen kendi görüntü makinasında çalışır. Iş kontrol deyımleri yapılacak işlemi tanımlar.İşler bir kart şeklinde girilir; gerçekten kartlara delinebilirler yada bir CMS kutsundaki kart görünümlü kayıtlar olarak da verilebilirler. Iş çıktıları, sistemin gerçek çıkış aygıtlarına yada işi veren kullanıcının kendi görüntü makinasının çıkış aygıtlarına gönderilebilir. CMS Batch Facility, işi veren kişiyi iş başlarken ve biterken uyarır.

Bir tek DASD, CP tarafından, herbiri başka bir görüntü makinesine ayrılmış olan minidisklere bölünebilir. Minidiskler disklerin alt kümesi olarak düşünülebilirler. Herbiri silindirlerden oluşur, görüntü makinesi işletim sistemi tarafından bütün bir fiziksel disk olarak kullanılır. Disklerden daha küçük kapasiteye sahaiptirler. CPP minidisklerin gerçek disklere haritalanması işlemini yürütür. Minidisklerin boş alanları minidiskin atanmış olduğu görüntü makinesinde çalışan işletim sistemi tarafından yönetilir. CP Görüntü makinesinin kendi minidiskinin sınırları dışındaki bir disk alanına ulaşmasını önler. Minidisklerin paylaşılması mümkündür, fakat dikkatli bir şekilde kontrol edilmesi gerekir.

1.8 VM Directory'si

VM'e erişim, VM directory'sindeki bilgi vasıtasıyla kontrol edilir. VM directory'si belli bir görüntü sistem üzerinde çalışmasına izin verilmiş bütün potasiyel görüntü makinelerinin tanımlarını içeren bir kütüktür. U directory, her kullanıcı için bir kullanıcı kimliği, password, öncelik sınıfı ve kullanıcının görüntü makinesini tanımlayan çeşitli bilgileri içerir.

1.10 Performansı Etkileyen Faktörler

VM/370'in performansını birçok faktör etkiler

* Kanalların tipi (blok multiplexer ya da selector)

VM/ESA dosya sistemi üçe ayrılmaktadır. Bu bölümler:

• 2.1 Enhanced Disk Format (EDF)
• 2.2 Shared File System (SFS)
• 2.3 BIT File System(BFS)’dir.

1. File Management(Dosya Yönetimi) / Enhanced Disk Format(Geliştirilmiş Disk Şekli)

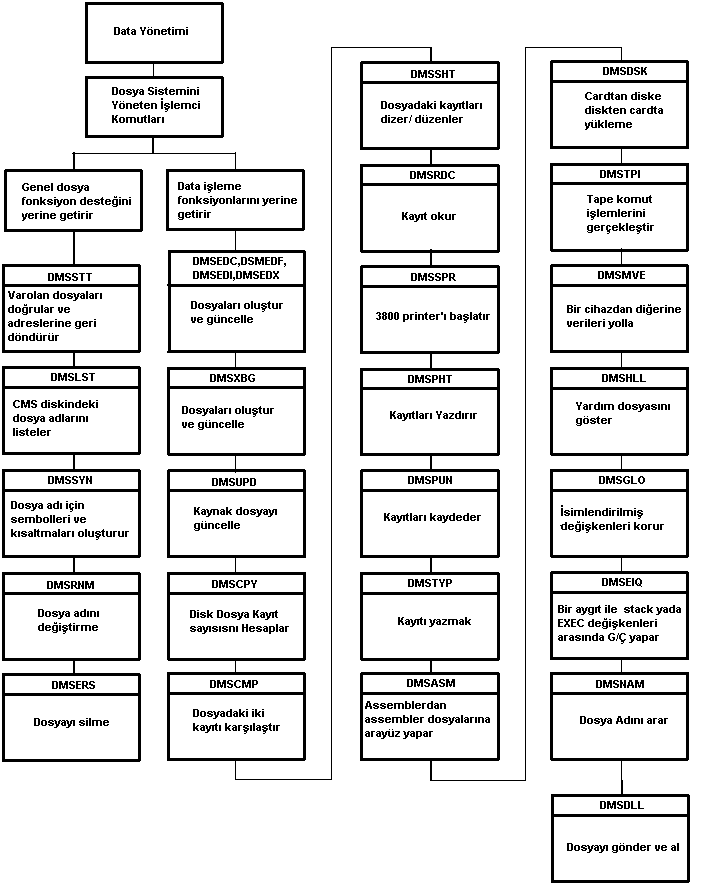

Şekil 1 - EDF fonksiyonları

CMS dosyaları FST’de anlatılan 512- , 1K-, 2 K-, veya 4K-byte‘lık CMS bloklarını içerir. FST, FSTSECT DSECT tarafından tanımlanır. FST dosyanın dosya ismini, dosya tipini ve dosya modunu ; dosyanın en son yazılan gün ve saatini ve dosyanın sabit uzunluğu ve değişken formatları gibi bilgileri içerir. Ayrıca, FST en yüksek seviyeli pointer bloklarında ve sadece data blocklarında bir pointer (File Origin Pointer(FOP) denen ) içerir. Eğer bu bir pointer blok ise bu blok sonraki alt seviyeli pointer bloklarının adreslerini ya da dosya için asıl verileri içeren data bloklarını içerir. FST, FST blokları denen 512-, 1K-, 2K-, or 4K-byte’lık CMS blokların grubudur. (Bunlara bazen Hiperbloklar da denir) Her FST bloğu 8, 16, 32, veya 64 FST kişisel girişleri içerir (bir FST girişi 64 byte’dır.), ve ayrı dosya niteliklerini anlatır. Şekil 2 FST bloklarının yapılarını ve FST girişinde tanımlanan alanları gösterir.

NOT : Programlar FST’nin file ID sini değiştirirse dosya sisteminin doğruluğuna zarar verebilir. Programlar FST’nin alanlarını değiştirirse bu CMS tarafından desteklenmez. Bu programlar diske tekrar erişilmek istediğinde File Not Found hatasına neden olabilir.

ŞEKİL 2 EDF kayıtları birlikte nasıl bağlanır.

• İlk fullword bir sonraki alt seviyeli pointer bloğunun disk adresini tutar.
• Sonraki fullword bir alt ilişkili pointer bloğunda içerilen en yüksek kayıt numarasını tutar.
• Son fullword data seviyesinde, bir alt ilişkili pointer bloğunda içerilen ilk tanımlanan kayıtın çıkarılımını tutar.

Her girilen birinci seviye pointer blok bir fullword uygun data bloklarının disk adresini içerir, bir fullword bu data bloklarında en yüksek kayıt sayısını içerir, ve bir fullword (eğer varsa) data bloğunda içerilen ilk tanımlanan kaydın (byte olarak) çıkarımını içerir. Son fullword X’FF...F’ hexademical değerini tutacak girişi içerir. Bir Pointer bloğun son fullword ‘u blokta en son kullanılmış girişin çıkarılımını tutar. Bu yapı büyük dosyaların oluşturulmasına izin verir. EDF minidisk’inde bir değişken biçim dosyasında mevcut data bloklarının en fazla alacağı değer yaklaşık 2³¹ – 1 ‘dir.

ŞEKİL 4 Sabit formatlı(Fixed-format) dosyaların yapısı

ŞEKİL 5 Değişken formatlı(Variable-format) dosyaların yapısı

Diğer formatlar ne olursa olsun, dosya kayıtları CMS tarafından sıralı düzende belleklanır. Her CMS blok(son hariç) tamamiyle doldurulur ve bir CMS bloğunda başlayan kayıtlar bir sonraki CMS bloğunda bitebilir. Şekil 4’te sabit uzunluktaki kayıtları içeren dosyalardaki kaytıların düzenini gösterir. Şekil 5’te değişken uzunluktaki kayıtları içeren dosyadaki kayıtların düzenini gösterir. Sabit uzunluklu parçaları içeren dosyadaki herhangi bir parçanın yeri şu formul tarafından hesaplanır:

	      (record number - 1) x record length
     location =      -----------------------------------
                      	512, 1K, 2K, or 4K

Virtual diskler, 512-, 1K-, 2K-, or 4K-byte’lık disk kayıtlarında fiziksel olarak organize edilir. Her kullanıcı diskinin kayıt 1 ve kayıt 2’si, IPL için tahsis edilir. Kayıt 3 disk label’ ını içerir. Dosya dizinindeki ilk blok dizin diske yazıldığı zaman Kayıt 4 ve Kayıt 5 arasında değişimli yerdeğiştirir. Diskte Kalan kayıtlar ayırma blok tabloları, FSTB, pointer blokları ve kişisel dosyalar gibi bilgileri içerir. FB-512 de bulunan CMS disk yapısı 512-, 1024-, 2048-, veya 4096-byte’lık CMS blok formatıdır. 512-byte’lık fiziksel FB-512 disk kayıtlarının sayısı her CMS bloğundan bereberce mantıksal olarak bağlanır. Mesela bir 1024 byte’lık disk formatında, FB-512 fiziksel kayıt sayıları 0 ve 1 (orjin 0), CMS blok 1(orjin 1)’i oluşturmak için beraber kullanılır. FB-512 label, genel kullanım için hazır CMS blokları 2 ve 3’e ayrılan FB-512 block 1 tarafından işgal edilir.

ADTIDENT

CMS1, label tanımıdır.

ADTID

Kullanıcı tarafından verilen 6 karakter volume tanımıdır.

ADTDBSIZ

Bir fullword; disk formatlanırken kullanıcının seçtiği disk blok boyutunu içerir.

ADTDOP

Bir fullword; asıl dizinin ilk data blok adresine bağlı olarak orjin pointer kayıt 4 veya 5’i içerir.

ADTCYL

Bir fullword; CMS dosyaları için hazır formatlanmış cylinderlerin sayısı nı içerir.

ADTMCYL

Bir fullword; maximum formatlı dizin sayısısını içerir, yani, diskin boyutunu.



ADTNUM

Bir fullword; kullanıcı diskinde 512-, 1K-, 2K-, veya 4K-byte blockların toplam sayısını.



ADTUSED

Bir fullword; dikte kullanılan block sayısını.

ADTFSTSZ

Bir fullword; FST(64 bytes) nin boyutunu.

ADTNFST

Bir fullword; FST nin blok sayısını.

ADTCRED

6 karakter; disk oluşturulurkenki tarih(YYMMDDHHMMSS).

ADTFLGL

Bir byte; label flag byte’ı (bit X’01’ ,0=19 ve 1=20 olduğu, disk oluşturma tarihi için yüzyılı belirler.)

ADTAMNB

Bir fullword; ayırma tablosundaki belirli cursor positionuna bağlı blok sayısı.

ADTAMND

Bir fullword; ADTAMNB tarafından belirtilmiş bloktaki belirli cursor positionuna bağlı byte offsetini içerir.



ADTAMUP

Bir fullword; kullanıcı data bloklarının başına uygun ayırma tablosunda belirli byte adresini içerir.

ADTSFNAM

Sekiz karakter; eğer bir kayıtlı dosya dizini bu disk için kullanılacaksa paylaştırılmış segmentlerin ismini içerir.

CMS'de, diskteki boş alan birbirine bağlanmış 512,1K,2K,4K-byte'lık bloklardan oluşur. Çünkü boş alan yönetimi ilaveleri değil, sadece mevcut blokları belirler, boş alan ayırmaya ihtiyacı yoktur. Okuma/Yazma diskindeki blokların durumu (hangi blokların kullanılabilir, hangi blokların kullanımda olduğu) ayırma haritası denen bir tabloda saklanır. Ayırma haritası CMS blokları ile ilişkilendirilmiş bit'lerden oluşur. İlk bit ilk CMS bloğunun, ikincisi ikinci CMS bloğunun karşılığı diye tüm CMS blockları ilişkilidir.

Sistem kullanımda değilken, bir kullanıcının tahsisi ilişkili diskte bulunabilir. Bir oturum sırasında, bu diskte korunur, fakat genede gerçek bellekda da bulundurulur. Ayırma haritasının boyu diskte kaç tane silindir olduğuna göre değişir. CMS diski tüm fiziksel disk paketinde bulunabilir ve sadece disk paketininz fiziksel limiti ile sınırlıdır.

2.1.7.1 Seçici dizin güncellemesi(İlave)

Dosya dizini ve ayırma haritası 512,1K,2K veya 4K-byte'lık CMS bloklarıyla oluşturulur. Seçici dizin güncelleme fonksiyonları ilişkili diskte dosya dizini ve ayırma haritası güncellenmesi gerektiğinde kullanılır. Sadece dizinin ve tüm ayırma haritasının değişmiş bloklarını diske yazar.

Her açık dosya, diskteki aktif dosya tablosu(AFT) ile temsil edilir. AFT diskte FST'de bulunan veriyi içerir:bir gösterge bloğundaki girişlerin sayısı, gösterge blok seviyelerinin sayısı ve gösterge blok girişinin uzunluğu. AFT ayrıca dosyanın okuma ve yazma göstergesi, Kayıt Yönetici Çalışma Alanının göstergesi (geçerli bellekteki gösterge bloklarına ve data bloklarının yerlerini içeren) ve dosya ile ilgili durum bilgisi gibi bilgileri içerir.

Şekil 6 EDF dosya sistemi. bu 3380 aygıtı için tipik bir örnektir.(3 Şekil)

Eğer amaç bir bellek grubundaki yada dosya boş alanındaki READEXT içinse, SPACECAT kaydı "harici yetki" kayıtları olacaktır. Kullanıcının apaçık yetkiye sahip olduğu dosya havuzundaki her nesne, nesnenin tüm nitelikli ismini içeren bir FQFN kaydıyla takip edilen bir AUTHCAT kaydı (CATTYPE=G) ile gösterilir.

Bir ACAT kaydı durum alanı 'J' (çözülmemiş takma ad) olan OBJECTCAT kaydını izler. ACAT kaydı temel dosyanın tüm nitelikli dosya ismini içerir.

Dizindeki her dosya, takma ad, harici nesne ve altdizin için bir OBJECTCAT (CATTYPE=0) kaydı ile takip edilen bir DIRCAT kaydıdır.

Dosya Boş Alanı (File Space)

Dosya boş alanındaki her dizin için DIRCAT/OBJECTCAT gruplarının bir serisi ile takip edilen bir SPACECAT kaydıdır.

Bellek Grupları (Storage Groups)

Bellek grubunda (yada tüm bellek gruplarında) her dosya boş alanı için SPACECAT/DIRCAT/OBJECTCAT' in bir serisidir (parçasız sıralı olarak) .

1. Bir BFS dosya alanı bir SPACECAT kayıt tarafından gösterilir. SPACECAT kaydı BFS dosya alanı ne kadar alan ayrıldığını ve hangi bellek grubunun BFS dosya alanı için ayrıldığını gösterir. SPACECAT kaydı dosya alanının BFS Dosya alanı olduğunu gösterecek. Bu, bir dosya alan ID veya USEROID içerir. BFS dosya alandaki tepe veya kök dizin DIRCAT kaydı tarafından gösterilir. Bu DIRCAT’te yansıtılan sıradüzen içinde sadece dizindir. SPACE kaydı, USEROID tarafından kendi tepe(top) dizini ile ilişkilendirilir.

Nesne Adları(path bileşenleri) iki katalogta kayıt edilir. İlki NAMECAT’tir. Tanımlanan her path bileşeni adı için tamamen bir NAMECAT kaydı vardır. Her NAMECAT kaydı, adın ilk 32 bitini içerecek. Eğer ad 32 bitten uzunsa, buna dayanarak NAMECAT taşma(overflow) katalog(NOVCAT) içerir. Ad sonlandırıcıları(/ ve Null karakter) NAMECAT veya NOVCAT‘ta depolanamaz.

NAMECAT kayıtları USEROID tarafından SPACECAT’e ilişkilendirilir. Her nesne, nesneyi NAMECAT, OBJECTCAT ve her DBLCAT kayıtlarına ilişkilendiren bir nesne ID(OID) gösterir. NAMECAT kayıtları ayrıca ad ID’ler (NID)olarak gösterilir. NID, server’a adını gösteren bir dosya alan sayısıdır. NID, NAMECAT kayıtı NOVCAT kayıtlara (eğer varsa) ilişkilidir. Dizinlerin sıradüzeni desteklemesi için, her nesne, tepe dizin hariç, bir kullanıcının ana dizini ile birleştirilmiştir. Ana dizin nesne ID(PDOID) NAMECAT kayıtta depolanır.

SFS’in tersine, dizin sıradüzeni OBJECTCAT’te yansıtılmaz. Her OBJECTCAT PDOID’i tepe dizinin USERID’sini içerir. BFS dosya alandaki nesneler dizinler, sıradan dosyalar ve bir özel dosya türüdür. Her nesne, tam bir OBJECTCAT kayıt tarafından tanımlanır. Ek olarak, sıradan dosyalar, bir veya daha fazla DBLCAT kaydı tarafından tanımlanır. Sembolik ve dış linkler, bir veya daha çok EOCAT kaydı tarafından tanımlanır.

Her BFS nesneleri en az bir ‘hard’ link veya ad, bunlarla birleştirilmişe sahiptir. Hard linkler tam bir NAMECAT kaydı ve belki bir veya daha fazla NOVCAT kaydı tarafından tanımlanır.

Hard linlerin kendine ait OBJECTCAT kaydına sahip değildir, ama bunlar dosya veya dizinin OBJECTCAT kaydı ile ilişkili bağlanırlar. Hehangi bir hard link saysıs aynı OBJECT kaydı ile ilişkilendirilebilir. BFS dosya alanındaki büyük dosyalar SFS dosya alanında olan DBLCAT kayıtları tarafından temsil edilir.

EOCAT kayıtları, sembolik veya dış link içeriklerini depolamak için kullanılır. Bir çok kaydı bir sembolik veya dış link temsil etmek isteyebileceği için EOCAT kayıtları sabit uzunlukta kayıtlardır.

Bunlar, BFS dosya alanları ile birleştirilmiş AUTHCAT kayda sahip değildir. BFS nesneleri için yetki veren bilgiler OBJECTCAT kaydındaki ST_MODE alanı içerir.

Aliases(Takma adlar) BFS dosya alanında açılmamıştır.

2. BFS dosya alanı hakkında bilgiler döndüğü zaman DMSRDCAT rutini, tepe dizini için DIRCAT,OBJECTCAT ve NAMECAT kayıtları tarafından izlenen , dosya lanı için NAMECAT katıtlarını tümü tarafından izlenen dosya alanı için SPACECAT kaydı geri döndürür. NAMECAT kayıtları sınıfı, diagramda görülen seviye tarafından olur. Bütün nesneler için OBJECTCAT kayıtları izlenir. OBJECTCAT kayıtları sınıfı, CMS kısa adı FN FT tarafından alfabetik olur. Dizinlerin sıradüzeni OBJECTCAT’ta yansıtılmaz. Her OBJECTCAT kaydının PDOID alanı, tepe dizinin USEROID’ini içerir.

CMS kısa adı, .... gösterilir : FN, INO karakter temslidir., dosya alanındaki yegane sayı nesneye verilir ve FT her zaman ‘0’’dır.

DBLCAT ve EOCAT kayıtlarını ihiyaç olduğu zaman OBJECTCAT kaydı izleyebilir. Bilgiler bellek gruba geri döndüğü zaman, bellek gruptaki her dosya alanının özel bir sınıfı yoktur, yukarıda olduğu gibi döndürülür.

Bilgiler dizine geri döndüğü zaman, belirli dizin ile ilgisi olan bütün katalog bilgileri geri döndürülür:



Level / (tepe veya kök dir)

|

1 ___________A__________

| | |

| | |

2 _____B______ 1 C

| | | | | |

| | | | | |

3 D 2 3 EEEE 4 8

| | |

                        | |           |

4 5 6 7





Bu kullanıcı için A,B,C,D,EEEE dizinlerdir.

Sayılar dizinleri izleyen dosylalardır. 8 sembolik linktir. Dosya 1’e 3 ve 1 iki hard linktir.

Açıklayıcı amaçlar için, NAMESEG uzunluğu 32’den 3 fazla varsayılır.

Eğer siz okuma için dosya alanı açarsanız, DMSRDCAT, devam eden sıralarda katalog kayıtları döndürür.

Tablo 1 Bir BFS dosya alanı için döndürülen katakog kayıt dizisi okuma için açılması
CAT Tipi	İçindekiler
S	BFS dosya alanı için SPACECAT
D	Tepe dizin için DIRCAT (/)
O	Tepe dizin için OBJECTCAT(/)
N	Tepe dizin için NAMECAT(/)
N	Dizin için NAMECAT(/A)
N	Dizin için NAMECAT(/A /B)
N	Dizin için NAMECAT(/A /C)
N	Dosya için NAMECAT(/A /1)
N	Dizin için NAMECAT(/A /D)
N	Dizin için NAMECAT(/A /EEEE)
V	Dizin için NOVCAT(/A /EEEE)
N	Dosya için NAMECAT(/A /B /2)
N	Dosya için NAMECAT(/A /B /3)
N	Dosya için NAMECAT(/A /C /4)
N	Dosya için NAMECAT(/A /C /8)
N	Dosya için NAMECAT(/A /B /D /5)
N	Dosya için NAMECAT(/A /B /D /6)
N	Dosya için NAMECAT(/A /B /EEEE /7)
Kalan OBJECTCAT, DBLCAT ve EOCAT kayıtları BFS dosya alanı ile CMS kısa adlarında nümerik düzende geri döndürülür. Ayrıca sadece bir OBJECTCAT kaydı, nesne linkler /A/1 ve /A/B/3 tarafından temsil edildiği için geri dödürülür.

3. DMSOPCAT amacı FILEATTR olduğu zaman, bu bilgiler değişik nesneler için döndürülür.

Tablo 2 SPACECAT Kaydı (CATTYPE = S), Kayıt Uzunluğu= 61 byte
Dosya Adı	Dosya Tipi	Açıklama
CATTYPE	CHAR(1)	Katalog tipi
USERID	CHAR(8)	Dizinin kenidisine kullanıcı tanımı
STORAGE	INTEGER(4)	Max. 4 KB’lik dosya bloklarını temsil edilir.
STORAGEUSED	INTEGER(4)	4 KB’lik dosya bloklarını temsil edilir.
STHRESH	INTEGER(2)	İkaz eşlik yüzdesi
USEROID	CHAR(8)	İç kullanıcı tanıtımı
STORAGEGROUP	INTEGER(2)	Bellek grup numarası
HIGHINO*	INTEGER(4)	Yüksek OBJECTCAT INO değeri
HIGHNID*	INTEGER(4)	Dosya alanı özellikleri kişisel bitler tarafından gösterilir: ‘1xxx xxxx’= BFS dosya alanı ‘0xxx xxxx’= SFS dosya alanı
RESERVED01	CHAR(7)	Ayrılmış
RESERVED02	CHAR(8)	Ayrılmış
RESERVED03	CHAR(8)	Ayrılmış

Tablo 3 SFS için OBJECTCAT kaydı (CATTYPE=0), Kayıt Uzunluğu =216
Dosya Adı	Dosya Tipi	Açıklama
CATTYPE	CHAR(1)	Katalog tipi
DIROWNER	CHAR(8)	Kendi dizini
PDOID	CHAR(8)	Ana Dizin OID
FN	CHAR(8)	CMS dosya adı
FT	CHAR(8)	CMS dosya tipi
OWNER	CHAR(8)	BFOID tarafından tanımlanmış base dosyanın kendisi
TYPE	CHAR(1)	‘D’=dizin ‘X’=dosya, alias ya da harici nesne ‘U’=Ayrılmamış
FMN	CHAR(1)	CMS dosya mod sayısı
RECFM	INTEGER(4)	CMS dosya kayıt format: ‘F’=Sabit ‘V’=Değişken ‘D’=Dizin ‘ ’=Harici nesne ya da çözülmemiş alias(Statü J)
OVERFLOW	CHAR(1)	DBLCAT taşma göstergesi
LRECL	INTEGER(4)	CMS dosya lojik kayıt uzunluğu
LEVEL	INTEGER(8)	Dosyanın seviyesini işler
STORAGEGROUP	INTEGER(2)	Nesnenin bellek grubu
DATABLOKUSED	INTEGER(4)	Dosya bloklarının belirli sayısı
RECORDS	INTEGER(4)	Dosya kayıt sayısı
PTRLEVEL	INTEGER(1)	Pointer bloklarının seviyesi
FILEFLAGS	CHAR(2)	Dizin özelliği kişisel bitler tarafından gösterilir: ‘1xxx xxxx’=BFS dosya sistemi ‘0xxx xxxx’=SFS dosya sistemi ‘x1xx xxxx’= DATE(en son güncelleme tarihi)için 20yy bit ‘x0xx xxxx’= DATE(en son güncelleme tarihi)için 19yy bit ‘xxx1 xxxx’= Gitmiş dosya ‘xxxx 1xxx’=DIRCONTROL ‘xxxx 0xxx’=FILECONTROL ‘xxxx x1xx’=Geri döndürülemeyen dosya ‘xxxx x0xx’=Geri döndürülen dosya ‘xxxx x1xx’=Geri döndürülemeyen dosya ‘xxxx xx1x’=dosyanın yerinde güncellenmesi ‘xxxx xx0x’= dosyanın yerinde güncellenmemesi ‘xxxx xxx1’= DATEREF(son referans tarihi) için 20 yy biti ‘xxxx xxx0’= DATEREF(son referans tarihi) için 19 yy biti
DATE	CHAR(3)	Yerel Gün (yymmdd) son değiştirilme
TIME	CHAR(3)	Yerel Saat(hhmmss) son değiştirlme
OID	CHAR(8)	Nesne tanımlayıcı
BFOID	CHAR(8)	Taban dosya tanımlayıcı
STATUS	CHAR(1)	Girilen statü ‘A’=dosya ‘V’=alias ‘E’=silinmiş alias ‘R’=kaldırılmış alias ‘D’=Dizin ‘I’= çözülmemiş alias(Tabanı düzenlenmemiş) ‘J’= çözülmemiş alias(Tabanı düzenlenmemiş) ‘K’=harici nesne ‘U’=Ayrılmamış sıra
GRANTS	CHAR(1)	Yetkili göstergeyi onaylama ‘0’= yetkili onaylanmadı ‘1’= Genel okuma ‘2’= Genel okuma artı kişisel onaylama ‘3’= Genel yazma ‘4’= Genel yazma artı kişisel onaylama ‘5’= sadece kişisel onaylama(genel değil)
MAXBLOCK	INTEGER(4)	Max. Dosya blok sayısı
DATABLOKLIST	CHAR(32)	8-dosya data blok tanımlayıcı
USEROID	CHAR(8)	Dahili User ID
BUSEROID	CHAR(8)	Tabanın dahili User ID’si
BPDOID	CHAR(8)	Taban dosyanın Ana dizin ID’si
BSCID	INTEGER(4)	Taban dosyanın statü değiştirme tanımı(SCID)
	CHAR(8)	Ayrılmış
CHGDATE_ CENTURY	CAHR(1)	LAST_CHANGE_DATE(son değişen tarih) için yüzyılbyte’ı X’19’=19yy X’20’=20yy
LAST_CHANGE_ DATE	CHAR(3)	Son değişen UTC Tarihi
	CHAR(1)	Ayrılmış
DRA1	CHAR(8)	DRA1(DMSMS/VM ilgili özellik)
DRA2	CHAR(8)	DRA2(DMSMS/VM ilgili özellik)
DRA1	CHAR(8)	DRA1(DMSMS/VM ilgili özellik)
	INTEGER(4)	Ayrılmış
CREATIONDATE_ CENTURY	CHAR(1)	CREATIONDATE(Oluşum günü) için yüzyıl byte’ı Ya X’19’ ya da X’20’
CREATIONDATE	CHAR(3)	Ayarlanmış ortak zamanda(UTC) dosya oluşma tarihi UTC(Coordinated Universal Time)

Tablo 4 BFS için OBJECTCAT kayıt(CATTYPE=O) Kayıt Uzunluğu= 216 byte’lık
Dosya Adı	Dosya Tipi	Açıklama
CATTYPE	CHAR(1)	Katalog tipi
FSNAME	CHAR(8)	Dosya Alan Adı
PDOID	CHAR(8)	Tepe dizininUser OID’si
FN	CHAR(8)	Dosya kısa adı
FT	CHAR(8)	‘0’
OWNER	CHAR(8)	Dosya alan adı
TYPE	CHAR(8)	‘D’= Dizin ‘X’= dosya veya link ‘U’=ayrılmamaış
RESERVED01	CHAR(1)	Ayrılmış
SCID	INTEGER(4)	Statü Değişim tanımlayıcısı
RESERVED02	CHAR(1)	Ayrılmış
OVERFLOW	CHAR(1)	DBLCAT taşma göstergesi
ST_INO	INTEGER(4)	Dosya seri no
LEVEL	INTEGER(2)	Dosyanın seviye işlemi
STORAGEGROUP	INTEGER(2)	Nesnenin bellek grubu
ST_NLINK	INTEGER(4)	Linklerin sayısı
DATABLOCKUSED	INTEGER(4)	Dosya bloklarının belirli sayısı
ST_UID	INTEGER(4)	Kendi dosyanızım USER ID’si
FILEFLAGS	CHAR(1)	Dizin özellikleri kişisel bitler tarafından gösterilir: ‘xxx1 xxxx’=Gitmiş dosya ‘1xxx xxxx’=BFS dosya alanı
RESERVED04	CHAR(3)	Ayrılmış
RESERVED05	CHAR(3)	Ayrılmış
OID	CHAR(8)	Nesne tanımlayıcı
RESERVED06	CHAR(3)	Ayrılmış
STATUS	CHAR(1)	Girilmiş statü: ‘A’= BFS sıradan dosya ‘C’= Karakter özel dosya ‘D’= Dizin ‘X’= harici link ‘P’= FIFO ‘L’= sembolik link ‘U’= ayrılmamış sıra
RESERVED07	CHAR(3)	Ayrılmış
ST_MODE	CHAR(32)	8-dosya daat blok tanımlayıcıları
USROID	CHAR(8)	User OID
RESERVED08	CHAR(3)	Ayrılmış
ST_SIZE	INTEGER(8)	Byte’tan dosya boyutu
RESERVED09	CHAR(3)	Ayrılmış
ST_ATIME	INTEGER(4)	Son erişilen saat
ST_MTIME	INTEGER(4)	Son data güncellemenin saati
ST_CTIME	INTEGER(4)	Son statü değişiminin saati
AUDIT_FLAGS	CHAR(8)	Bilanço flagları
DRA1	CHAR(8)	Ayrılmış
DRA2	CHAR(8)	Ayrılmış
DRA3	CHAR(8)	Ayrılmış
ST_GID	INTEGER(4)	Dosyanın grubunun Grup ID’si
CREATIONTIME	INTEGER(4)	Dosyanın oluşum zamanı
MAJORDEV	CHAR(2)	Büyük Aygıt Num
MINORDEV	CHAR(2)	Küçük Aygıt Num
RESERVED10	CHAR(3)	Ayrılmış

Tablo 5 DBLCAT Kayıt (CATTYPE=X) Kayıt sayısı= 93 byte’lık
Dosya Adı	Dosya Tipi	Açıklama
CATTYPE	CHAR(1)	Katalog tipi
OID	CHAR(8)	Dahili nesne(dosya) tanımlayıcısı
SEQ	INTEGER(4)	Sıralı sayı
DATABLOCKLIST	CHAR(80)	20-Dosya Data blok tanımlıyıcıları

Tablo 6 FQFN Kayıt (CATTYPE = F veya H), Kayıt uzunluğu = 153 byte’lık
Dosya Adı	Dosya Tipi	Açıklama
CATTYPE	CHAR(1)	Katalog tipi
DIROWNER	CHAR(8)	Dizinin kendisi
N1	CHAR(16)	Dizin adı1
N2	CHAR(16)	Dizin adı2
N3	CHAR(16)	Dizin adı3
N4	CHAR(16)	Dizin adı4
N5	CHAR(16)	Dizin adı5
N6	CHAR(16)	Dizin adı6
N7	CHAR(16)	Dizin adı7
N8	CHAR(16)	Dizin adı8
FN	CHAR(8)	CMS dosya adı
FT	CHAR(8)	CMS dosya tipi

Tablo 7 AUTHCAT Kayıt (CATTYPE = A veya G), Kayıt uzunluğu = 26 byte’lık
Dosya Adı	Dosya Tipi	Açıklama
CATTYPE	CHAR(1)	Katalog tipi
DIROWNER	CHAR(8)	Dizinin kendisi(Grantor)
OID	CHAR(8)	Harici dizin veya dosya ID
GRANTEE	CHAR(8)	User ID
AUTH	CHAR(1)	Yetkili: R=Oku; W=Yaz; A=DIROKU; B=DIRYAZ; X=YENİOKU Y=YENİYAZ

Tablo 8 EOCAT Kayıt (CATTYPE = E), Kayıt uzunluğu = 289 byte’lık
Dosya Adı	Dosya Tipi	Açıklama
CATTYPE	CHAR(1)	Katalog tipi
OID	CHAR(8)	Harici dizin veya dosya ID
SEQUENCE NUMBER	INTEGER(4)	Sıralı sayı
TYPE	CHAR(1)	Nesne tipi: X’00’=SFS harici nesne X’01’=BFS harici link
TYPE DEFINITION	CHAR(8)
DATA	CHAR(255)	Harici nesne veya link veri
NUMBER	INTEGER(4)	Girilmiş sayı
RESERVED01	CHAR(4)	Ayrılmış alan 0 içerir
RESERVED02	CHAR(4)	Ayrılmış alan 0 içerir

Tablo 9 ACAT Kayıt (CATTYPE = R), Kayıt uzunluğu = 177 byte’lık
Dosya Adı	Dosya Tipi	Açıklama
CATTYPE	CHAR(1)	Katalog tipi
OID	CHAR(8)	Çözülmemiş Alias nesne ID
DIROWNER	CHAR(8)	Dizinin kendisi
N1	CHAR(16)	Dizin adı1
N2	CHAR(16)	Dizin adı2
N3	CHAR(16)	Dizin adı3
N4	CHAR(16)	Dizin adı4
N5	CHAR(16)	Dizin adı5
N6	CHAR(16)	Dizin adı6
N7	CHAR(16)	Dizin adı7
N8	CHAR(16)	Dizin adı8
FN	CHAR(8)	Dosya adı
FT	CHAR(8)	Dosya tipi
RESERVED01	CHAR(4)	Ayrılmış alan 0 içerir
RESERVED02	CHAR(4)	Ayrılmış alan 0 içerir
RESERVED03	CHAR(8)	Ayrılmış alan 0 içerir

Tablo 10 NAMECAT Kayıt (CATTYPE = N), Kayıt uzunluğu = 88 byte’lık
Dosya Adı	Dosya Tipi	Açıklama
CATTYPE	CHAR(1)	Katalog tipi
FSID	CHAR(8)	Dosya alan ID (USEROID)
PDOID	CHAR(8)	Ana dizinin OID’i
NAMESEG	CHAR(32)	Adının segmenti
NAMLN	CHAR(2)	Nesne adının uzunluğu
OID	CHAR(8)	Bu nesnenin OID’i
NID	INTEGER(4)	Dosya alanı tek sayı adını gösterir
INO	INTEGER(4)	Dosya alanı tek sayı nesnesini gösterir
SCID	INTEGER(4)	Statü değişik tanımlayıcı
TYPE	CHAR(1)	Girilmiş Statü: ‘A’=BFS sıradan dosya ‘B’=blok özel dosya ‘C’=karakter özel dosyası ‘D’=dizin ‘X’= harici link ‘P’= FIFO ‘L’= sembolik link ‘U’=ayrılmamış sıra
RESERVED01	CHAR(8)	Ayrılmış
RESERVED02	CHAR(8)	Ayrılmış
RESERVED03	CHAR(8)	Ayrılmış

Tablo 11 NOVCAT Kayıt (CATTYPE = V), Kayıt uzunluğu = 57 byte’lık
Dosya Adı	Dosya Tipi	Açıklama
CATTYPE	CHAR(1)	Katalog tipi
FSID	CHAR(8)	Dosya alan ID (USEROID)
NID	INTEGER(4)	NAMECAT’e uygunlukta NID
SEQ	INTEGER(4)	Sıralı sayı
NAMESEG	CHAR(32)	N.ci adlı segment
RESERVED01	CHAR(4)	Ayrılmış
RESERVED02	CHAR(4)	Ayrılmış
