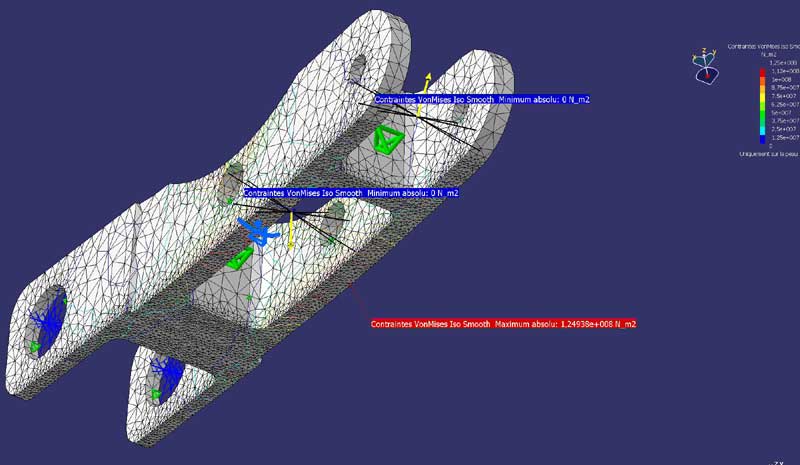

la première image d'une série de 3... quasiment identiques. Donc, ici, les petites pyramides vertes correspondent aux éléments, ici triangulaires (dans le plan). On aurait pu opter pour des éléments quadratiques aussi. L'intérêt de ces petites pyramides, c'est que nous contrôlons ici la taille des éléments. Catia nous permet de placer en divers endroits d'autres pyramides, c'est à dire des tailles d'éléments différents. Les efforts sont ici en jaune, placés sur des "pièces virtuelles rigides" en noir qui simulent les axes passant par les trous bien mieux que si on avait appliqué des efforts répartis sur les hauteurs des trous (la position du point de contrainte maxi, par exemple, n'est pas le même dans les deux cas).
