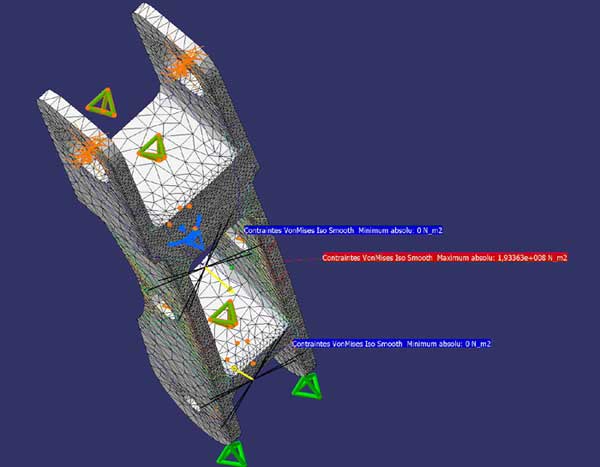

Bon, vous voyez ici les contraintes maximales dans la pièce. Catia fournis la contrainte en Von-mises... je dois dire que j'avais une lacune là dessus, quand à savoir son utilité... c'est une sorte de norme des contraintes principales. Le résultat est comparable ensuite aux contraintes maximum de traction/compression, alors ne s'en plaignons pas. Juste pour information, Catia est capable de donner les contraintes principales en chaque nœud de la pièce dans une autre option , ce qui peut être très utile pour savoir si on est en traction ou compression en différents lieux de pièces complexes. Conclusion : Je dois dire que tout n'est pas encore du niveau de Nastran/patran ou ANSIS pour ce que je connais. Ca bogue pas mal, la convergence des résultats ne vient pas toute seule, et le module éléments finis est parfois un peu trop basique (même si je n'ai sûrement pas vu toutes les fonctions). Il est assez difficile de bien paramètre tout ce que l'on souhaite. À l'inverse, c'est actuellement idéal pour des entreprises souhaitant faire des essais rapides, du fait de pièces pas trop critiques ni trop sollicitées , et qui ne veulent pas en plus investir dans un logiciel spécifique qui leur servirai une fois l'an, leur coûterai cher à l'achat, à la location. et qui nécessiterai d'avoir quelqu'un de formé dessus. Ce Module est encore relativement récent sur Catia, qui a plutôt jusqu'ici fait sa réputation sur la modélisation tri-dimensionnelle et la CFAO. Mais l'avenir est là quand même.
