Las propiedades eléctricas de un material semiconductor vienen determinadas por su estructura atómica. En un cristal puro de germanio o de silicio, los átomos están unidos entre sí en disposición periódica, formando una rejilla cúbica tipo diamante perfectamente regular. Cada átomo del cristal tiene cuatro electrones de valencia, cada uno de los cuales interactúa con el electrón del átomo vecino formando un enlace covalente. Al no tener los electrones libertad de movimiento, a bajas temperaturas y en estado cristalino puro, el material actúa como un aislante.

Los cristales de germanio o de silicio contienen pequeñas cantidades de impurezas que conducen la electricidad, incluso a bajas temperaturas. Las impurezas tienen dos efectos dentro del cristal. Las impurezas de fósforo, antimonio o arsénico se denominan impurezas donantes porque aportan un exceso de electrones. Este grupo de elementos tiene cinco electrones de valencia, de los cuales sólo cuatro establecen enlaces con los átomos de germanio o silicio. Por lo tanto, cuando se aplica un campo eléctrico, los electrones restantes de las impurezas donantes quedan libres para desplazarse a través del material cristalino. Por el contrario, las impurezas de galio y de indio disponen de sólo tres electrones de valencia, es decir, les falta uno para completar la estructura de enlaces interatómicos con el cristal. Estas impurezas se conocen como impurezas receptoras, porque aceptan electrones de átomos vecinos. A su vez, las deficiencias resultantes, o huecos, en la estructura de los átomos vecinos se rellenan con otros electrones y así sucesivamente. Estos huecos se comportan como cargas positivas, como si se movieran en dirección opuesta a la de los electrones cuando se les aplica un voltaje.

Un cristal de germanio o de silicio que contenga átomos de impurezas donantes se llama semiconductor negativo, o tipo n, para indicar la presencia de un exceso de electrones cargados negativamente. El uso de una impureza receptora producirá un semiconductor positivo, o tipo p, llamado así por la presencia de huecos cargados positivamente. Un cristal sencillo que contenga dos regiones, una tipo n y otra tipo p, se puede preparar introduciendo las impurezas donantes y receptoras en germanio o silicio fundido en un crisol en diferentes fases de formación del cristal. El cristal resultante presentará dos regiones diferenciadas de materiales tipo n y tipo p. La franja de contacto entre ambas áreas se conoce como unión pn. Tal unión se puede producir también colocando una porción de material de impureza donante en la superficie de un cristal tipo p o bien una porción de material de impureza receptora sobre un cristal tipo n, y aplicando calor para difundir los átomos de impurezas a través de la capa exterior. Al aplicar un voltaje desde el exterior, la unión pn actúa como un rectificador, permitiendo que la corriente fluya en un solo sentido (véase Rectificación). Si la región tipo p se encuentra conectada al terminal positivo de una batería y la región tipo n al terminal negativo, fluirá una corriente intensa a través del material a lo largo de la unión. Si la batería se conecta al revés, no fluirá la corriente.

En un transistor se pueden combinar dos uniones para obtener amplificación. Un tipo, llamado transistor de unión npn, consiste en una capa muy fina de material tipo p entre dos secciones de material tipo n, formando un circuito como el mostrado en la figura 2. El material tipo n a la izquierda del diagrama representa el elemento emisor del transistor, que constituye la fuente de electrones. Para permitir el avance de la corriente a lo largo de la unión np, el emisor tiene un pequeño voltaje negativo con respecto a la capa tipo p, o componente base, que controla el flujo de electrones. El material tipo n en el circuito de salida sirve como elemento colector y tiene un voltaje positivo alto con respecto a la base, para evitar la inversión del flujo de corriente. Los electrones que salen del emisor entran en la base, son atraídos hacia el colector cargado positivamente y fluyen a través del circuito de salida. La impedancia de entrada (la resistencia al paso de corriente) entre el emisor y la base es reducida, mientras que la impedancia de salida entre el colector y la base es elevada. Por lo tanto, pequeños cambios en el voltaje de la base provocan grandes cambios en la caída de voltaje a lo largo de la resistencia del colector, convirtiendo a este tipo de transistor en un eficaz amplificador. Similar al tipo npn en cuanto a su funcionamiento, el transistor de unión pnp dispone también de dos uniones y es equivalente al tubo de vacío denominado triodo. Otros tipos con tres uniones, tales como el transistor de unión npnp, proporcionan mayor amplificación que los transistores de dos uniones.

Transistores de unión bipolar

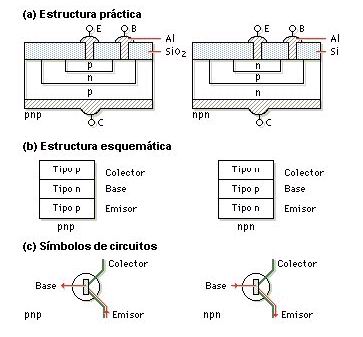

El transistor de unión bipolar está formado por tres capas de silicio (o de germanio) de gran pureza, a las cuales se han añadido pequeñas cantidades de boro (tipo p) o de fósforo (tipo n). El límite entre cada capa forma una unión, que sólo permite el flujo de corriente desde p hacia n. Las conexiones a cada capa se efectúan evaporando aluminio sobre la superficie. El revestimiento de dióxido de silicio protege las superficies no metálicas. Una pequeña corriente que pasa a través de la unión base-emisor genera una corriente entre 10 y 1.000 veces superior entre el colector y el emisor. (Las flechas muestran una corriente positiva. No deben tomarse literalmente los nombres de las capas). El transistor de unión tiene numerosas aplicaciones, que van desde los detectores electrónicos sensibles hasta los amplificadores de alta fidelidad de gran potencia. Todos ellos dependen de esta amplificación de corriente.
