Cónica Frontal | Exemplo passo a passo |
EXEMPLO PASSO A PASSO Qualquer objecto pode ser representado desta forma. Usando a imagem de um comboio, demonstra-se a seguir, as fases de construção necessárias até ao desenho final

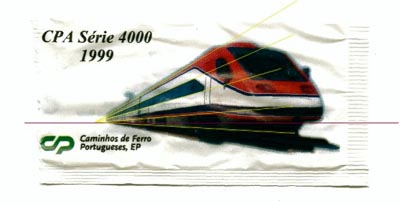

O prolongamento das linhas de fuga, permitiu encontrar o Ponto de Fuga. Como o Ponto de Fuga está sobre a Linha do Horizonte, traçou-se com facilidade com cor magenta.

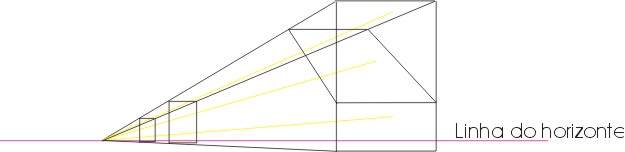

A frente do comboio, é representada da forma que sabemos, através de um rectângulo. (só sabemos desenhar paralelepípedos ). Como a parte frontal do comboio é inclinada, desenha-se essa inclinação tendo como base o paralelepípedo.

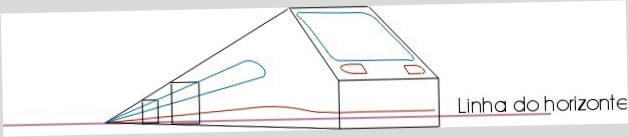

Apagadas as linhas desnecessárias, desenha-se mais uma vez com atenção às linhas de fuga, as restantes partes do comboio. Não podemos esquecer, que a 2ª carruagem é representada com menos comprimento que a 1ª, porque está colocada mais distante do observador. Arredondam-se os vértices desnecessários.

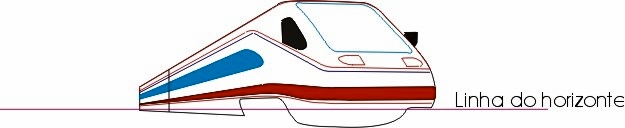

Finalmente aplica-se cor
Este tipo de perspectiva, não obriga que o objecto representado seja apenas um sólido. Podemos também fazer registos de ambientes.
|
![]() |
