PERSPECTIVA CÓNICA ANGULAR

REPRESENTAÇÃO DE FORMAS CURVAS E CIRCULARES EM PERSPECTIVA CÓNICA

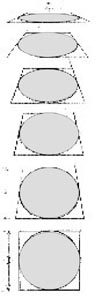

O circulo em perspectiva deforma-se. Como se pode ver na imagem ao lado, quanto mais ele se aproxima da posição em que coincide com a Linha do Horizonte, mais fechada é a elipse.

Isto acontece, mais uma vez pelas características que tanta vez já referimos no que se refere à visão humana. Se reparar, a linha recta que se vai torcendo em relação ao observador, vai se tornando mais afastada, ou seja, aquilo que no circulo de baixo é uma altura, nos círculos de cima já é um comprimento. Como já foi estudado, o comprimento sofre uma redução à medida que se afasta, por isso o circulo transforma-se em elipse.

Nestes casos, não se trata do desenho de um sólido, mas de uma superfície plana, que roda no espaço.

Este exercício, pode ser feito por si. Experimente observar uma moeda e vá rodando, o que observa é um fenómeno idêntico ao que vê desenhado na figura ao lado.

 Quando o circulo se encontra com a Linha do Horizonte, a sua aparência é a de um segmento de recta.

Para desenhar um círculo em perspectiva cónica com rigor, deve inscreve-lo nu quadrado (como aparece na figura a cima , marcar-se as 4 linhas principais do quadrado ( diagonais e paralelas aos lados que passam pelo centro do círculo). Os pontos onde estas linhas encontram a circunferência, são importantes porque fazer a perspectiva do quadrado é fácil, daí a marcar o círculo é só unir os pontos. Ver a imagem a cima.

Saber desenhar círculos ou circunferências em perspectiva, ajuda a representar uma série de objectos do nosso quotidiano. Este processo é complexo, mas merece ser treinado, pois os resultados são satisfatórios.
