SIMBOLOGIA ELECTRÓNICA.

Esta es una recopilación de símbolos sobre componentes electrónicos, procedentes de esquemas, libros, revistas y otras documentaciones técnicas en general. No todos ellos son de uso frecuente, ni constan como normalizados.

Página configurada para Internet Explorer.Resolucion 800x600.



BASCULAS LOGICAS

            Ejemplos de representación de mismas básculas en la simbologia convencional y en la CEI.

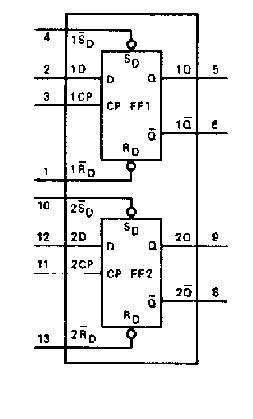

       BASCULA SINCRONA TIPO D   CI.7474     REP.CONV.              BASCULA SINCRONA TIPO D    CI.7474      REP. CEI.

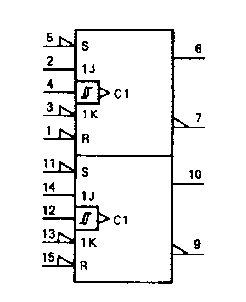

      BASCULA  SINCRONA TIPO J,K C.I.74109  REP.CONV.       BASCULA  SINCRONA TIPO J,K   C.I.74109  REP. CEI.
