SIMBOLOGIA
ELECTRÓNICA.
Esta es una
recopilación de símbolos sobre componentes electrónicos,
procedentes de esquemas, libros, revistas y otras documentaciones técnicas
en general. No todos ellos son de uso frecuente, ni constan como normalizados.
Página
configurada para Internet Explorer.Resolucion 800x600.
CODIFICADORES,
Y DECODIFICADORES.
Ejemplos de representación de CODIFICADORES-DECODIFICADORES
en la simbologia convencional y en la CEI.
 |
 |
|

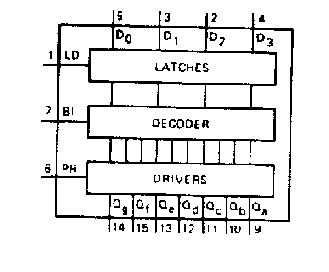

DECODIFICADOR BCD-7SEGMENTOS CI 74543 REP.CONV. |

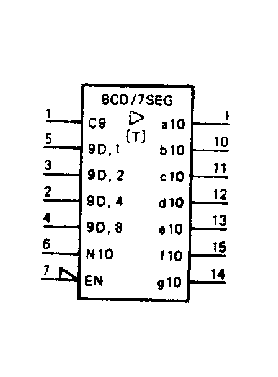

DECODIFICADOR BCD-7SEGMENTOS
CI 74543 REP. CEI. |
 |
 |
| DECODIFICADOR (DEMULTIPLEXOR)

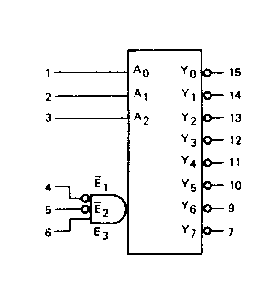

BN-OCTAL CI. 74138 REP. CONV. |

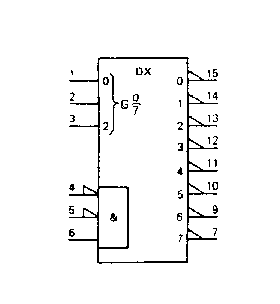

DECODIFICADOR (DEMULTIPLEXOR)
BN-OCTAL CI. 74138 REP. CEI. |
