SIMBOLOGIA ELECTRÓNICA.

Esta es una recopilación de símbolos sobre componentes electrónicos, procedentes de esquemas, libros, revistas y otras documentaciones técnicas en general. No todos ellos son de uso frecuente, ni constan como normalizados.

MULTIPLEXORES, DEMULTIPLEXORES

  EJEMPLOS DE REPRESENTACIÓN DE MULTIPLEXORES Y DEMULTIPLEXORES, EN SIMBOLOGIS CONVENCIONAL Y CEI.

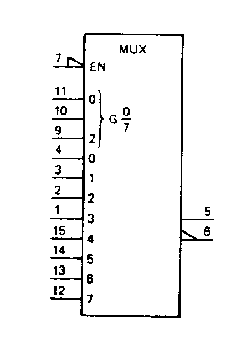

MULTIPLEXOR DE 8 ENTRADAS CI.  74151 REP. CONV.	MULTIPLEXOR DE 8 ENTRADAS CI.  74151 REP. CEI.

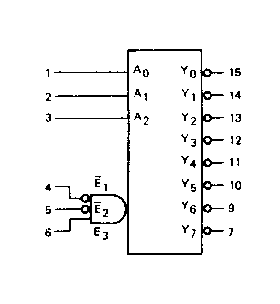

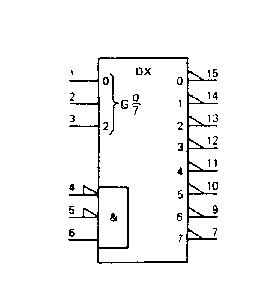

DEMULTIPLEXOR DE 8 SALIDAS CI. 74138 REP. CONV.	DEMULTIPLEXOR DE 8 SALIDAS CI. 74138 REP. CEI.

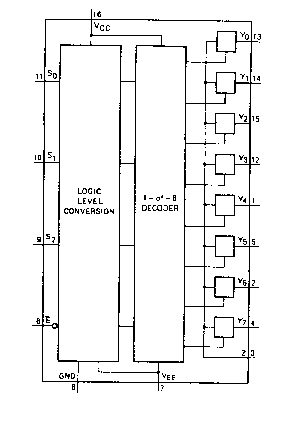

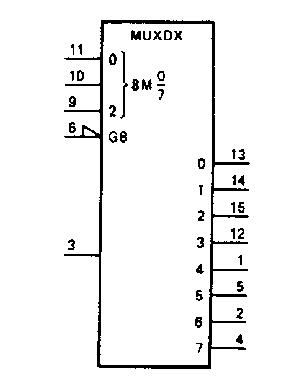

MULTIPLEXOR-DEMULTIPLEXOR BIDIRECCIONAL  CI. 744051 REP. CONV.	MULTIPLEXOR-DEMULTIPLEXOR BIDIRECCIONAL  CI. 744051 REP. CEI.
