SIMBOLOGIA ELECTRÓNICA.

Esta es una recopilación de símbolos sobre componentes electrónicos, procedentes de esquemas, libros, revistas y otras documentaciones técnicas en general. No todos ellos son de uso frecuente, ni constan como normalizados.

Página configurada para Internet Explorer.Resolucion 800x600.

REGISTROS PARALELO, Y SERIE

EJEMPLOS DE REPRESENTACION DE REGISTROS PARALELO Y DE  DESPLAZAMIENTO, EN SIMBOLOGIA CONVENCIONAL I CEI.

   REGISTRO PARALELO LATCH DE 8 BITS CI.74273 REP. CONV.     REGISTRO PARALELO LATCH DE 8 BITS CI.74273 REP. CEI.

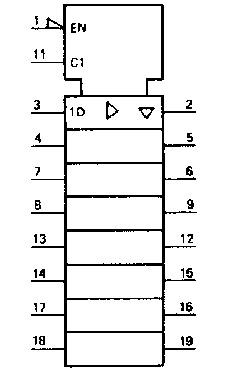

REGISTRO PARALELO LATCH DE 8 BITS CON SALIDA  3-STATE  CI.74373 REP.CONV. REGISTRO PARALELO LATCH DE 8 BITS CON SALIDA  3-STATE  CI.74373 REP.CEI.
REGISTRO PARALELO LATCH DE 8 BITS CON SALIDA  3-STATE  CI.74534 REP.CEI. REGISTRO PARALELO LATCH DE 8 BITS CON SALIDA  3-STATE  CI.74534 REP.CEI.
     REGISTRO DE DESPLAZAMIENTO CI. 74164 REP. CONV.         REGISTRO DE DESPLAZAMIENTO CI. 74164 REP. CEI.
