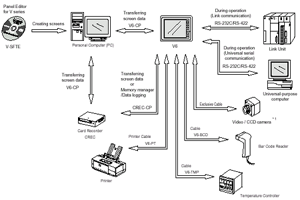

:: Rocking The Control :: เรียนรู้เกี่ยวกับระบบควบคุม เบื้องต้น โปรแกรมาเบิลลอจิก คอนโทรล์ ไมโครคอนโทร - เลอร์ และการประยุกต์ใช้งาน เบื้องต้น ........................................... ................................. Control  Overview .................................  + PLC Operation       - Toshiba T2       - SIEMENS S5       - SIEMENS S7       - Touch Screen ................................  Instrument &                Measurement ................................  Elec / MCS-51  Program Interface ............................... +Basic Application        - SIEMENS plc        - TOSHIBA plc        - AT89C8252/53 ............................... This site is best viwed with IE4 or later version with resolution set at least 800 x 600 This site is host by geocities server		Operation->Touch Screen->Introduction      Touch Screen หรือจอแบบสัมผัสเป็นอุปกรณ์ใช้สำหรับควบคุมและการแสดงผลที่เป็นกราฟิกซึ่งโดยส่วนใหญ่ก็จะใช้ร่วมกับ PLC เพื่อการควบคุมหรือการแสดงผลการทำงานของ PLC (แสดงข้อมูลหรือค่าของรีจิสเตอร์ต่างๆ) หากจะเปรียบเทียบกับระบบคอมพิวเตอร์อย่างง่ายๆก็คือจะมีส่วนของ input, processing, output, monitoring แล้ว PLC ก็เหมือนกับส่วนที่เป็น processing unit และส่วนที่เป็น output driveหรือเป็นวงจรที่ทำหน้าที่ในการจ่ายสัญญาณ output ให้กับ load จริงๆ และในส่วนของTouch screen ก็จะเป็นอุปกรณ์ที่ใช้แทนในส่วนของ input unit เช่นพวกสวิตช์ต่างๆ และส่วนที่เป็นการแสดงผลการทำงานต่างๆ      Touch Screen จะประกอบด้วย 3 ส่วนใหญ่คือส่วนของ sensor unit , controller sense และส่วนของ software device driver รูปแบบหรือเทคนิคในการ sensing ของ touch screen จะมีอยู่ 5 แบบ คือ Resistive, Capacitive, Infared,Acoustic Wave และ Near field Imaging Technic การใช้งาน Touch Screen       ในการใช้งาน touch Screen ร่วมกับ PLC นั้นก็จะมีส่วนประกอบอยู่ 3 ส่วนหลักๆ คือ ตัวTouchscreen ,Cable links และส่วนที่เป็น software (ละมุนภัณท์ เหอะๆๆ...)ที่ใช้เป็น screen editor ซึ่งการออกแบบกราฟิกหรือระบบแสดงผลต่างๆก็จะทำใน screen editor นี้เเมื่อออกแบบและตรวจสอบความถูกต้องแล้วก็ load ข้อมูลเข้าสู่ตัว touch screen หรืออาจจะเป็นการแก้ไขแบบ Online edit ซึ่งก็อาจจะกล่าวได้ว่าการออกแบบใน screen editor ก็จะเป็นแบบ" What You See Is What You Get" คือเราออกแบบกราฟิกใน screen editor อย่างไร เมื่อโหลดเข้า touch screen ก็จะเห็น(คล้ายๆ -:) )อย่างนั้น ในการออกแบบหน้าจอ touch screen นั้นภายในตัว sofware จะมีส่วนประกอบของรูปสัญลักษณ์พื้นฐานต่างๆมาให้เลือกใช้งาน ไม่ว่าจะเป็นสวิตช์ หลอดไฟแสดงผลหรือรูปแบบสัญลักษณ์การทำงานอื่นๆ ดังรูปตัวอย่างด้านบน เราก็เพียงเลือกสัญลักษณ์เหล่านั้นมาวางในพื้นที่แก้ไขของโปรแกรม และทำการกำหนดค่าหรือรีจิสเตอร์ต่างๆให้สัมพันธ์กับรีจิสเตอร์ที่ใช้ในการเขียน Ladder ใน PLC เราก็จะได้สัญลักษณ์บนหน้าจอ Touch Screen ที่ใช้ควบคุมหรือแสดงผลการทำงานของ PLC ซึ่งการใช้งานโดยละเอียด(กว่านี้)จะได้เขียนถึงในตอนต่อไป(เมื่อมีโอกาส อิอิ) การทำงาน     การทำงานของ touch screen อาจจะกล่าวอย่างคร่าวๆก็คือการส่งและรับข้อมูลของรีจิสเตอร์ต่างๆใน PLC ไม่ว่าจะเป็น อินพุท รีเรย์ หรือเอาพุท มาแสดงเป็นแบบกราฟิก รูปภาพ ค่าที่เป็นตัวเลข  หรืออื่นๆ บนหน้าจอ Touch Screen ซึ่งรีจิสเตอร์เหล่านี้จะสัมพันธ์กับ ladder diagram ที่เราได้ program ไว้ใน PLC เช่นเมื่อเราออกแบบสวิตช์ไว้ใน touchscreen และกำหนดค่ารีจิสเตอร์ I000 เมื่อกดปุ่มดังกล่าวใน touch screen ก็จะส่งผลให้รีจิสเตอร์ I000 ใน PLC ทำงานด้วย หรือในส่วนของสัญลักษณ์ที่เป็นหลอดแสดงผลก็จะนำข้อมูลของรีจิสเตอร์ที่เรากำหนดไว้นั้นมาแสดง เช่นกำหนดรีจิสเตอร์ของสัญลักษณ์หลอดไฟไว้เป็น R000 Touch screen ก็จะนำข้อมูลของ register R000 ใน PLC มาแสดง โดยหากข้อมูลใน รีจิสเตอร์เป็น 1 หรือเป็นคอนแทคปิดหลอดไฟก็จะติด หากข้อมูลเป็น 0 หรือเป็นคอนแทคเปิดหลอดไฟแสดงผลก็จะดับ การใช้งานแบบอื่นๆ Touch Screen ไม่ได้เพียงเฉพาะใช้งานร่วมกับ PLC อย่างเดียวเท่านั้น แต่ตัวของ Touch Screen เองก็สามารถที่จะสามารถใช้ในงานควบคุม และแสดงผงได้โดยไม่ต้องใช้งานร่วมกับ PLC ทั้งนี้เพราะ Touch Screen เองก็จะมีทั้งหน่วยประมวลผล หน่วยความจำต่างๆเหมือนกัน และนอกจากนี้ในบางยี่ห้อยังมีอุปกรณ์เสริมต่างๆไม่ว่าจะเป็นโมดูลอินพุท หรือโมดูลเอาท์พุท ที่สามารถใช้ทำงานแทน PLC ได้ โดยอาจใช้การเขียนในลักษณะที่เป็น macro command เพื่อประมวลผลอินพุท/เอาท์พุต และยังสามารถที่จะต่อใช้งานร่วมกับอุปกรณ์อื่นๆได้ เช่นกล้องวิดีโอ บาร์โคด หรืออุปกรณ์อื่นๆ CONTENT
