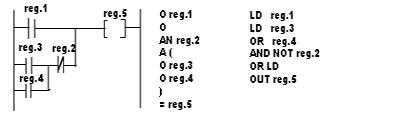

:: Rocking The Control :: เรียนรู้เกี่ยวกับระบบควบคุม เบื้องต้น โปรแกรมาเบิลลอจิก คอนโทรล์ ไมโครคอนโทร - เลอร์ และการประยุกต์ใช้งาน เบื้องต้น ........................................... ................................. Control  Overview .................................  + PLC Operation       - Toshiba T2       - SIEMENS S5       - SIEMENS S7       - Touch Screen ................................  Instrument &                Measurement ................................  Elec / MCS-51  Program Interface ............................... +Basic Application        - SIEMENS plc        - TOSHIBA plc        - AT89C8252/53 ............................... This site is best viwed with IE4 or later version with resolution set at least 800 x 600 This site is host by geocities server		Operation->Toshiba T1/T2 Series->Basic Instruction (Old version) NO / NC -Contact เป็นลักษณะของคอนเทคปกติเปิด (NO) และปกติปิด (NC) หรือในส่วนของ statement list จะใช้คำสั่ง load สำหรับปกติเปิด หรือ load not สำหรับปกติปิด โดยจะใช้ในกรณีที่ใช้คอนแทคดังกล่าวเป็นคำสั่งแรกที่เริ่มเขียนจากเส้นไฟ สำหรับในกรณีที่มีการนำคอนแทคมาต่อจากคำสั่งคอนแทคแรกในลักษณะอนุกรมจะใช้คำสั่ง and และในกรณีที่นำมาต่อขนานจะใช้คำสั่ง or ทั้งนี้ก็ขึ้นอยู่กับเงื่อนไขต่างๆ สำหรับการใช้งานโดยทั่วไปก็คือวางคอนแทคในแนวเส้นไฟและกำหนดหมายเลขหรือ address ของคอนแทค Coil หรือ Output เป็นคอยล์ของอุปกรณ์ output ก็คือเมื่อคำสั่งคอยล์มีการทำงานตามโปรแกรม ก็จะเป็นเสมือนการจ่ายไฟให้กับอุปกรณ์ที่ต่ออยู่ที่ Output Terminal หรืออาจใช้เป็นคอยล์ของรีเรย์ช่วยภายใน คือในบางกรณี output 1ตัวแต่ต้องใช้เงื่อนไขในการตรวจสอบมากกว่า 1 เงื่อนไขเราก็อาจใช้คอยล์ของรีเรย์ช่วยภายในเป็นตัวเก็บสถานะของแต่ละเงื่อนไข แล้วค่อยนำคอยล์ของรีเรย์ภายในดังกล่าวไปขับคอยล์ output อีกทีก็ได้ สำหรับการใช้งานก็เหมือนกับคอนแทคคือวางสัญญาลักษณ์คอยล์ในแนวเส้นไฟ และกำหนดหมายเลขหรือ address ของคอยล์ Set / Reset เป็นคำสั่งที่มักใช้คู่กัน คือเมื่อเราต้องการให้รีจีสเตอร์หรือรีเรย์คอนแทคตัวใดทำงานก็ใช้คำสั่ง set รีจิสเตอร์หรือรีเรย์ตัวนั้นก็จะทำงานหรือ on ไปตลอดจนกระทั่งเราใช้คำสั่ง reset จึงเป็นการหยุดการทำงานดังกล่าว การใช้งานคือใช้คำสั่ง set /reset และตามด้วยรีจิสเตอร์ หรือหมายเลขคอนแทค (adress เดียวกันทั้งในคำสั่ง set และ reset) Timer เป็นฟังก์ชันหรือคำสั่งที่ใช้ตั้งเวลา โดยทั่วไปจะมีการทำงานเป็น 2 โหมดหลักๆ คือลักษณะที่เป็น On Delay Timer และ Off Delay timer โดยการทำงานของ on delay timer คือเมื่อคอนแทคทุกตัวในแนวเส้นไฟใน ladder ต่อกันก็จะเป็นเหมือนการจ่ายไฟให้ on delay timer ทำงาน ซึ่ง timer จะไม่ให้ output ในทันที แต่จะหน่วงเวลาไว้ช่วงหนึ่งตามระยะเวลาที่ได้ตั้งไว้ และเมื่แครบกำหนดเวลาที่ตั้งไว้จึงให้ output ออกมา ในส่วนของ off delay timer ลักษณะการทำงานก็คือ เมื่อมีคอนแทคตัวใดตัวหนึ่งจาก (คือไม่ต่อกัน) ก็จะเป็นเหมือนการตัดไฟ timer แต่ timer จะยังไม่หยุดทำงานในทันที คือยังมี ouput ออกมาอีก และเมื่อหน่วงครบเวลาที่ตั้งไว้ใน off delay timer ตัว timer ก็จะตัด output จากรูปเป็นการใช้ timer ของ toshiba สมมุติว่า x000 เป็นสวิตช์ เมื่อ x000 ทำงาน จะส่งผลให้ timer ทั้ง 2 ตัวทำงาน ซึ่ง output ,y20จะยังไม่ทำงานจนกระทั่ง timer นับถึงเวลาที่ตั้งไว้(500) y20 จึงทำงาน ในทางกลับกัน เมื่อกด x000 y21 จะเริ่มทำงานเลยจนกระทั่ง T001 นับถึงเวลาที่ตั้งไว้ (500) จึงหยุดทำงาน    ลักษณะการใช้งาน (ซึ่งในแต่ละยี่ห้ออาจไม่เหมือนกัน) ก็คือใส่สัญญาลักษณ์ timer on/off แล้วกำหนดเบอร์หรือหมายเลขของ timer และกำหนดเวลาหน่วง โดยเวลาที่ตั้งอาจมีความละเอียด 0.1 หรือ 0.001 sec. หรือมากกว่านี้ คือในกรณีที่ใช้ความละเอียดของ timer เป็น 0.1 sec. สมมุติว่าเราต้องการตั้งเวลาที่ 5 วินาที เราก็จะต้องใส่ค่า 50 ให้กับ timer หรือ 500 ในกรณีที่ timer มีความละเอียดเป็น 0.001 sec. Counter ใช้เป็นตัวนับ โดยมีมีการจ่าย input ให้ counter ตัว counter ก็จะเริ่มนับไปจนกระทั่งถึงจำนวนที่ได้ตั้งไว้ ก็จะจ่าย output ออกไป ซึ่งในบางยี่ห้ออาจต้องมีการกำหนดขาที่ใช้ enable ให้กับตัว counter ด้วย คือต้องจ่าย input ให้กับขอา enable (เป็น 1)ตลอดช่วงเวลาของการนับ หากหยุดจ่าย input ให้กับขา enable ตัว counter ก็จะหยุดทำงานและ reset ตัวเองใหม่อีกครั้ง และจะเริ่มนับได้อีกครั้งเมื่อให้ขา enable เป็น 1สำหรับการใช้งานก็คือใส่สัญญาลักษณ์ counter กำหนดหมายเลย coutnter และกำหนดจำนวนที่ต้องการให้นับ Flipflop ลักษณะการใช้งานจะเหมือนกับคำสั่ง set/reset ที่ได้กล่าวไปแล้ว คือเป็นเหมือนเอาคำสั่ง set และ reset มาอยู่ในสัญญาลักษณ์ตัวเดียวกัน โดยในสัญญาลักณ์ของ flipflop ก็จะมีขา set และ ขา reset เมื่อเราต้องการให้รีจิสเตอร์หรือรีเนย์ข่วยที่กำหนดให้ทำงานหรือเป็น 1 ก็จะต้อง enable ขาset และเมื่อต้องการให้รีจิสเตอร์ดังกล่าวหยุดทำงานหรือเป็น 0 ก็จะต้อง enable ขา reset CONTENT
