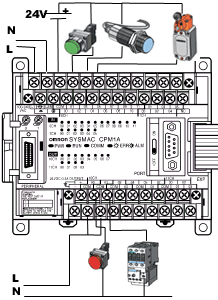

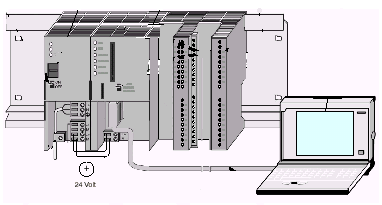

:: Overview :: เรียนรู้เกี่ยวกับระบบควบคุม เบื้องต้น โปรแกรมาเบิลลอจิก คอนโทรล์ ไมโครคอนโทร - เลอร์ และการประยุกต์ใช้งาน เบื้องต้น ........................................... ................................. Control  Overview .................................  + PLC Operation       - Toshiba T2       - SIEMENS S5       - SIEMENS S7       - Touch Screen ................................  Instrument &                Measurement ................................  Elec / MCS-51  Program Interface ............................... +Basic Application        - SIEMENS plc        - TOSHIBA plc        - AT89C8252/53 ............................... This site is best viwed with IE4 or later version with resolution set at least 800 x 600 This site is host by geocities server		Control Overview ->Installation and Wirring  การติดตั้งและข้อกำหนดในส่วนของ hardware (กระด้างพัณท์...ฮ่า คิดได้งัยเนี้ย) รวมถึงข้อแนะนำด้านการติดตั้งระบบกราวด์นั้นก็สามารถหาอ่านได้ในคู่มือของ plc หรือจะดูตามweb site ของผู้ผลิตได้ครับ ซึ่งส่วนมากก็จะมี data sheet หรือ manual ให้download กันมาอ่าน สำหรับในตอนนี้จะก็เป็นการ diagram wirring สายอย่างคร่าวๆ ( แบบ simple ๆ ..ฮ่า )  ทั้ง plc แบบ compact และแบบ modular นั้นลักษณะการต่อใช้งานก็ไม่ต่างกันมากนัก แบบของ compact ก็จะรวมเกือบทุกส่วนที่ใช้งานหลักๆอยู่ในตัวเดียวกันทั้ง supply cpu I/O แต่ในแบบของ modular plc นั้นก็จะแบ่งเป็น module ย่อยว่าเป็นโมดูลของแหล่งจ่ายไฟ โมดูลหน่วยประมวลผล โมดูลอิพุท/เอาท์พุท โมดูลสื่อสารหรืออื่นๆ แต่ก็ไม่ได้ยุ่งยากในการต่อใช้งาน เพราะใน rack ที่ติดตั้งโมดูลก็จะมีบัสภายใน rack และ socket ใส่โมดูล เพื่อเชื่อมต่อการสื่อสารโมดูลต่างๆไปยังหน่วยประมวลผล ดังตัวอย่างจากรูปเป็นการต่อใช้งาน compact plc ซึ่งมอินพุทเป็นแบบดิจิตอล และเอาท์พุทแบบรีเรย์เบื้องต้น ในตัวอย่างนี้เราจะใช้อิพุทเป็น 24 DC และส่วนของเอาพุทจะไปขับอุปกรณ์ที่เป็น 220 AC การต่อใช้งานก็จะจ่ายไฟ supply 220 ให้ plc ในส่วนของอิพุท ในที่นี้จะเป็นอุปกรณ์อิพุทแบบ source คือจะจ่ายไฟบวกเข้า plc โดยจะต่อไฟลบเข้ากับ com ของplcอินพุท และใช้ไฟบวกจากอุปกรณ์อินพุท โดยที่เมื่ออุปกรณ์ (สวิตช์/ เซ็นเซอร์ (pnp) ) ทำงานก็จะต่อไฟบวกเข้าเป็นสัญญาณอินพุทให้ plc    ในส่วนของเอาพุทซึ่งเป็นแบบรีเรย์เอาท์ ก็จะใช้ L (hot) เป็น common ซึ่งเมื่อทำงานครบเงื่อนไข ก็จะต่อ L ให้อุปกรณ์เอาท์พุททำงาน   สำหรับ plc ที่เป็นแบบ modular ก็จะไม่ต่างกันมากนัก เพียงแต่จะการติดตัง rack เพื่อทำการติดตั้ง module เพิ่มเติม ซึ่งจากรูปเป็นตัวอย่างของการติดตั้ง rack-module ของ SIEMEN S7-300 ซึ่งจะทำการติดตั้งโมดูลต่างๆเช่น supply ,cpu,input module, output module ทำการจ่ายไฟ suply และwirring i/o ต่างๆ สำหรับการตั้ง address ของ hardware จะอยู่ในส่วนของ plc operation (โปรดติดตาม ฮ่า)               และสำหรับรูป(ซ้าย-ขวา)ฏฃก็จะเป็นไดอะแกรมของการต่อ input output โมดูล ซึ่งในส่วนของอิพุทจะต่อไฟลบให้ plc และต่อไฟบวกผ่านอุปกรณ์เพื่อเป็นเงื่อนไขของอินพุทให้ plc และในส่วนของ output ซึ่งจะเป็นแบบสวิตช์(ทรานซิสเตอร์เอาท์) ก็จะจ่ายไฟบวก-ลบให้ plc ตาม terminal และจะได้ output แบบไฟบวก(เมื่อ plc ทำครบเงื่อนไข) โดยมีข้อกำหนดในการติดตั้งโมดูลของ SIEMENS S7-300 CPU 315-2DP คือจะสงวน 3 slot แรกไว้สำหรับ supply cpu และ interface module โดยที่ I/O ต่างๆจะเริ่มติดตั้งได้ตั้งแต่ slot 4 โดยจะต่อ rack ได้ 4 rack .....ส่วนข้อกำหนดอื่นๆสามารถหาdownloadมาอ่าน(หากสนใจ อิอิ) ได้จากweb site ของผู้ผลิตแต่ละราย CONTENT
