1.- Descripción de la
modulación
La tecnología ADSL emplea una técnica de modulación que permite
la transmisión de datos a gran velocidad sobre el par de cobre
(línea telefónica convencional). La primera diferencia entre esta
técnica de modulación y las usadas por los módems en banda vocal
(V.32 a V.90) es que éstos últimos sólo transmiten en la banda de
frecuencias usada en telefonía (300 Hz a 3.400 Hz), mientras que los
módems ADSL operan en un margen de frecuencias mucho más amplio que
va desde los 24 KHz hasta los 1.104 KHz, aproximadamente.
Otra diferencia entre el ADSL y otros módems es que el ADSL puede
coexistir en un mismo bucle de abonado con el servicio telefónico
(véase en el párrafo anterior el intervalo de frecuencias en el que
trabaja el ADSL), cosa que no es posible con un módem convencional
pues opera en banda vocal, la misma que la telefonía.
Al tratarse de una modulación en la que se transmiten diferentes
caudales en los sentidos Usuario -> Red y Red -> Usuario, el
módem ADSL situado en el extremo del usuario es distinto del ubicado
al otro lado del bucle, en la central local.
En la Figura 1: Enlace ADSL se muestra un enlace ADSL
entre un usuario y la central local de la que depende. En dicha
figura se observa que además de los módems situados en casa del
usuario (ATU-R o "ADSL Terminal Unit-Remote) y en la central (ATU-C
o "ADSL Terminal Unit-Central"), delante de cada uno de ellos se ha
de colocar un dispositivo denominado "splitter". Este dispositivo no
es más que un conjunto de dos filtros: uno paso alto y otro paso
bajo. La finalidad de estos filtros es la de separar las señales
transmitidas por el bucle de modo que las señales de baja frecuencia
(telefonía) vayan separadas de las de alta frecuencia (datos).
Figura
1: Enlace ADSL
Figura
2: Funcionamiento del "splitter"
En una primera etapa coexistieron dos técnicas de modulación para
el ADSL: CAP ("Carrierless Amplitude/Phase") y DMT ("Discrete
MultiTone"). Finalmente los organismos de estandarización (ANSI,
ETSI e ITU) se han decantado por la solución DMT. Básicamente
consiste en el empleo de múltiples portadoras y no sólo una, que es
lo que se hace en los módems de banda vocal. Cada una de estas
portadoras (denominadas subportadoras) es modulada en cuadratura
(modulación QAM) por una parte del flujo total de datos que se van a
transmitir. Estas subportadoras están separadas entre sí 4,3125 KHz,
y el ancho de banda que ocupa cada subportadora modulada es de 4
KHz. El reparto del flujo de datos entre subportadoras se hace en
función de la estimación de la relación Señal/Ruido en la banda
asignada a cada una de ellas. Cuanto mayor es esta relación, tanto
mayor es el caudal que puede transmitir por una subportadora. Esta
estimación de la relación Señal/Ruido se hace al comienzo, cuando se
establece el enlace entre el ATU-R y el ATU-C, por medio de una
secuencia de entrenamiento predefinida. La técnica de modulación
usada es la misma tanto en el ATU-R como en el ATU-C. La única
diferencia estriba en que el ATU-C dispone de hasta 256
subportadoras, mientras que el ATU-R sólo puede disponer como máximo
de 32.

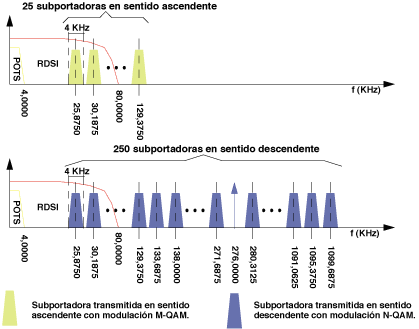

Figura
3: Modulación ADSL DMT con FDM
Figura
4: Modulación ADSL DMT con cancelación de ecos
El algoritmo de modulación se traduce en una IFFT (transformada
rápida de Fourier inversa) en el modulador, y en una FFT
(transformada rápida de Fourier) en el demodulador situado al otro
lado del bucle. Estas operaciones se pueden efectuar fácilmente si
el núcleo del módem se implementa sobre un DSP.
El modulador del ATU-C hace una IFFT de 512 muestras sobre el
flujo de datos que se ha de enviar en sentido "downstream".
El modulador del ATU-R hace una IFFT de 64 muestras sobre el
flujo de datos que se ha de enviar en sentido "upstream".
El demodulador del ATU-C hace una FFT de 64 muestras tomadas de
la señal "upstream" que recibe.
El demodulador del ATU-R hace una FFT, sobre 512 muestras de la
señal "downstream" recibida.
En las dos figuras anteriores se han presentado las dos
modalidades existentes dentro del ADSL con modulación DMT: FDM y
cancelación de ecos. En la primera, los espectros de las señales
ascendente y descendente no se solapan, lo que simplifica el diseño
de los módems, aunque reduce la capacidad de transmisión en sentido
descendente, no tanto por el menor número de subportadoras
disponibles como por el hecho de que las de menor frecuencia,
aquéllas para las que la atenuación del par de cobre es menor, no
están disponibles. La segunda modalidad, basada en un cancelador de
ecos para la separación de las señales correspondientes a los dos
sentidos de transmisión, permite mayores caudales a costa de una
mayor complejidad en el diseño.
En la Figura 3: Modulación ADSL DMT con FDM y en la
Figura 4: Modulación ADSL DMT con cancelación de ecos se
muestran los espectros de las señales transmitidas por los módems
ADSL tanto en sentido ascendente como descendente. Como se puede
ver, los espectros nunca se solapan con la banda reservada para el
servicio telefónico básico (POTS o "Plain Old Telephone Service"), y
en cambio sí que se solapan con los correspondientes al acceso
básico RDSI. Por ello el ADSL y el acceso básico RDSI son
incompatibles.
En un par de cobre la atenuación por unidad de longitud aumenta a
medida que se incrementa la frecuencia de las señales transmitidas.
Y cuanto mayor es la longitud del bucle, tanto mayor es la
atenuación total que sufren las señales transmitidas. Ambas cosas
explican que el caudal máximo que se puede conseguir mediante los
módems ADSL varíe en función de la longitud del bucle de abonado. En
la Figura 5: Caudal máximo (Kbps) de los módems ADSL en función
de la longituddel bucle de abonado se representa la curva del
caudal máximo en Kbps, tanto en sentido ascendente como descendente,
que se puede conseguir sobre un bucle de abonado con un calibre de
0,405 mm., sin ramas multiplexadas. En la figura se representan las
curvas con y sin ruido. La presencia de ruido externo provoca la
reducción de la relacion Señal/Ruido con la que trabaja cada una de
las subportadoras, y esa disminución se traduce en una reducción del
caudal de datos que modula a cada subportadora, lo que a su vez
implica una reducción del caudal total que se puede transmitir a
través del enlace entre el ATU-R y el ATU-C.
Hasta una distancia de 2,6 Km de la central, en presencia de
ruido (caso peor), se obtiene un caudal de 2 Mbps en sentido
descendente y 0,9 Mbps en sentido ascendente. Esto supone que en la
práctica, teniendo en cuenta la longitud media del bucle de abonado
en las zonas urbanas, la mayor parte de los usuarios están en
condiciones de recibir por medio del ADSL un caudal superior a los 2
Mbps. Este caudal es suficiente para muchos servicios de banda
ancha, y desde luego puede satisfacer las necesidades de cualquier
internauta, teletrabajador, así como de muchas empresas pequeñas y
medianas.

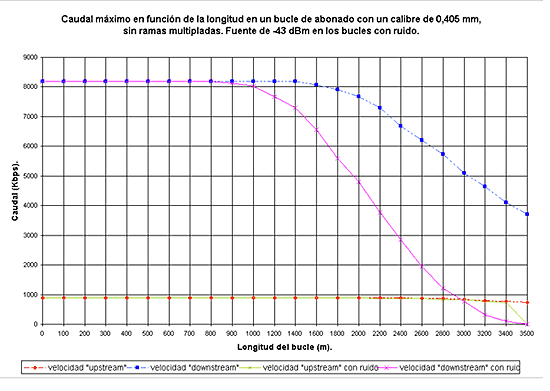

Figura
5: Caudal máximo (Kbps) de los módems ADSL en función de la longitud
del bucle de abonado
2.- DSLAM
Como antes se ha explicado, el ADSL necesita una pareja de
módemes por cada usuario: uno en el domicilio del usuario (ATU-R) y
otro (ATU-C) en la central local a la que llega el bucle deese
usuario.
Esto complica el despliegue de esta tecnología de acceso en las
centrales. Para solucionar esto surgió el DSLAM ("Digital Subscriber
Line Access Multiplexer"): un chasis que agrupa gran número de
tarjetas, cada una de las cuales consta de varios módemes ATU-C, y
que además concentra el tráfico de todos los enlaces ADSL hacia una
red WAN (Figura 6: DSLAM).
Figura
6: DSLAM
La integración de varios ATU-Cs en un equipo, el DSLAM, es un
factor fundamental que ha hecho posible el despliegue masivo del
ADSL. De no ser así, esta tecnología de acceso no hubiese pasado
nunca del estado de prototipo dada la dificultad de su despliegue,
tal y como se constató con la primera generación de módemes ADSL.
3.- ATM sobre ADSL
Estas son las ventajas del acceso ADSL:
- Gran ancho de banda en el acceso: permite el intercambio de
información en formato digital a gran velocidad entre un usuario y
la central local a la que se conecta mediante un par de cobre.
- Ancho de banda disponible de forma permanente.
- Se aprovecha una infraestructura ya desplegada, por lo que los
tiempos de implantación de los servicios sobre la nueva modalidad
de acceso se acortan.
- El acceso es sobre un medio no compartido, y por tanto
intrínsecamente seguro.
Ahora bien, ¿cómo se puede sacar provecho de esta gran velocidad
de acceso? Las redes de comunicaciones de banda ancha emplean el ATM
("Asynchronous Transfer Mode") para la conmutación en banda ancha.
Desde un primer momento, dado que el ADSL se concibió como una
solución de acceso de banda ancha, se pensó en el envío de la
información en forma de células ATM sobre los enlaces ADSL.
En los estándares sobre el ADSL, desde el primer momento se ha
contemplado la posibilidad de transmitir la información sobre el
enlace ADSL mediante células ATM. La información, ya sean tramas de
vídeo MPEG2 o paquetes IP, se distribuye en células ATM, y el
conjunto de células ATM así obtenido constituye el flujo de datos
que modulan las subportadoras del ADSL DMT.
Si en un enlace ADSL se usa ATM como protocolo de enlace, se
pueden definir varios circuitos virtuales permanentes (CVPs) ATM
sobre el enlace ADSL entre el ATU-R y el ATU-C. De este modo, sobre
un enlace físico se pueden definir multiples conexiones lógicas,
cada una de ellas dedicadas a un servicio diferente. Por ello, ATM
sobre un enlace ADSL aumenta la potencialidad de este tipo de acceso
al añadir flexibilidad para múltiples servicios a un gran ancho de
banda.
Otra ventaja añadida al uso de ATM sobre ADSL es el hecho de que
en el ATM se contemplan diferentes capacidades de transferencia
(CBR, VBR-rt, VBR-nrt, UBR y ABR), con distintos parámetros de
calidad de servicio (caudal de pico, caudal medio, tamaño de ráfagas
de células a velocidad de pico y retardo entre células consecutivas)
para cada circuito. De este modo, además de definir múltiples
circuitos sobre un enlace ADSL, se puede dar un tratamiento
diferenciado a cada una de estas conexiones, lo que a su vez permite
dedicar el circuito con los parámetros de calidad más adecuados a un
determinado servicio (voz, vídeo o datos).
Figura
7: DSLAM ATM
En los módems ADSL se pueden definir dos canales, uno el canal
"fast" y otro el "interleaved". El primero agrupa los CVPs ATM
dedicados a aplicaciones que pueden ser sensibles al retardo, como
puede ser la transmisión de voz. El canal "interleaved", llamado así
porque en el se aplican técnicas de entrelazado para evitar pérdidas
de información por interferencias, agrupa los CVPs ATM asignados a
aplicaciones que no son sensibles a retardos, como puede ser la
transmisión de datos.
A nivel de enlace, algunos suministradores de equipos de central
para ADSL han planteado otras alternativas al ATM, como PPP sobre
ADSL y frame-relay sobre ADSL, pero finalmente no han tenido mucha
aceptación.
Los estándares y la industria han impuesto el modelo de ATM sobre
ADSL. En ese contexto, el DSLAM pasa a ser un conmutador ATM con
múltiples interfaces, una de ellas sobre STM-1, STM-4 ó E3, y el
resto ADSL-DMT, y el núcleo del DSLAM es una matriz de conmutación
ATM sin bloqueo. De este modo, el DSLAM puede ejercer funciones de
policía y conformado sobre el tráfico de los usuarios con acceso
ADSL. En la Figura 8: Torre de protocolos con ATM sobre ADSL
se muestra la torre de protocolos con ATM sobre ADSL.
Figura
8: Torre de protocolos con ATM sobre ADSL
4.- Modelos para ofrecer servicios
Los modelos para ofrecer servicios propuestos por el ADSL Fórum
son los que se muestran en la siguiente figura:
Figura
9: Modelos propuestos por el ADSL para la prestación de servicos con
acceso ADSL
De acuerdo con lo que ya explicamos en el apartado anterior, la
solución que se ha impuesto pasa por el envío de células ATM sobre
el enlace ADSL (entre el ATU-R y el ATU-C situado en el DSLAM). Por
lo tanto, de los seis modelos que propone el ADSL Fórum sólo son
válidos los dos últimos. Y la regulación del servicio de acceso
indirecto al bucle de abonado hecha desde el Minsiterio de Fomento
va en la misma dirección.
(Información obtenida y modificada de
http://www.telefonica-data.com/) |
