MARACAIBO
Diseño de la Red LAN para la
sucursal ubicada en la Ciudad de Maracaibo, Venezuela.

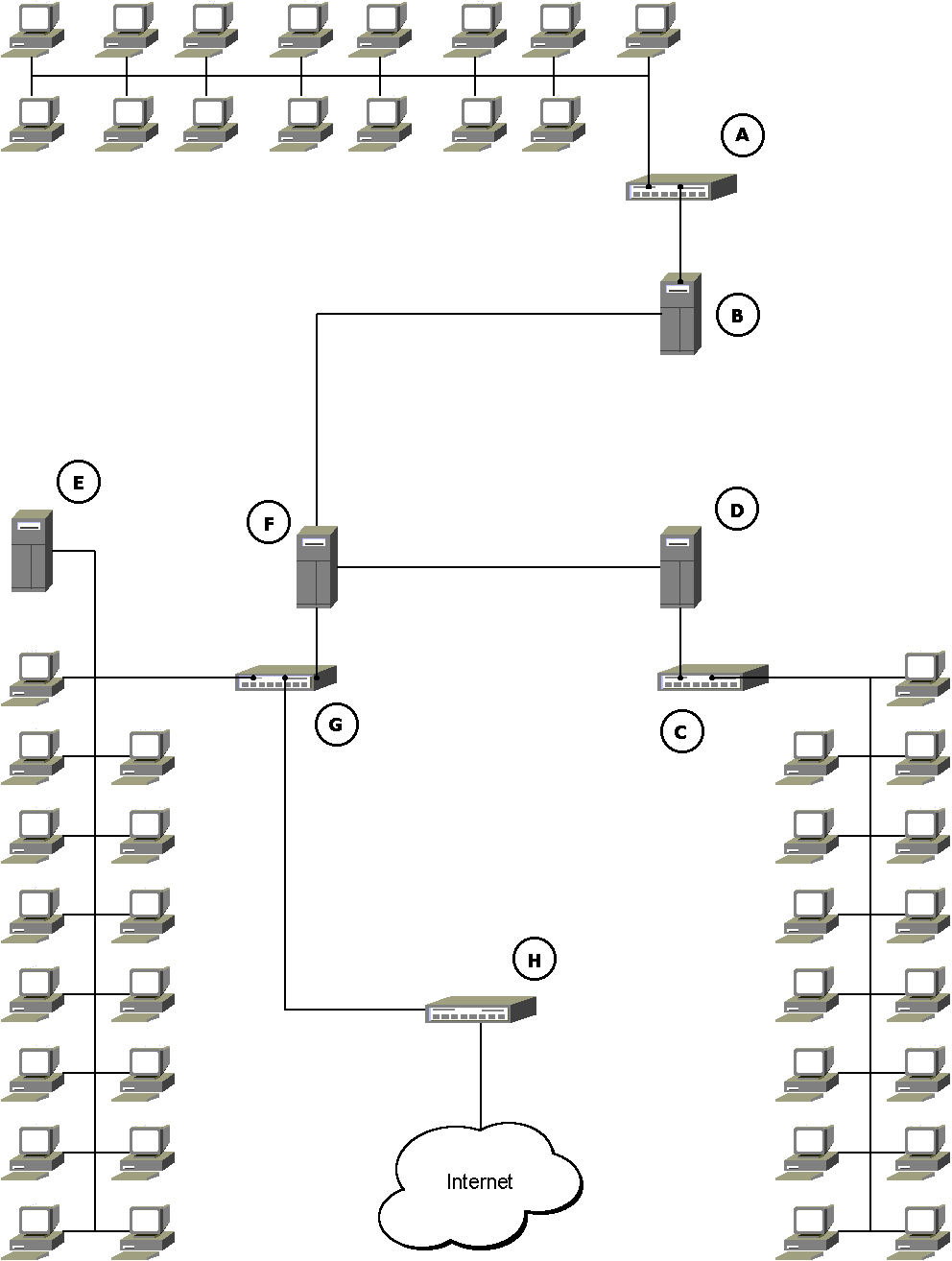

Figura
N° 4. Red de Maracaibo
Leyenda:
A 3Com
Swich 10/100 24 puertos.
B Puente (Bridge)
con transceiver para FDDI.
C
3Com Swich 10/100 24 puertos.
D
Puente (Bridge)
E Servidor
de Acceso Local para las tres Sub Redes.
F
Puente (Bridge) con transceiver
para FDDI.
G
3Com Swich 10/100 24 puertos.
H 3Com
Secure Router
Equipos y Materiales Utilizados:
1 Router/Firewall
3 Swich 10/100 12 puertos
45 Estaciones de Trabajo
3 Impresoras de Red (no reflejadas
e forma gráfica)
1 Servidor
Cable UTP nivel 5
Fibra Óptica
Red Ethernet-FastEthernet,
configurada como Cliente/Servidor, con topología Estrella,
método de acceso CSMA/CD y protocolo TCP-IP.
Cabe destacar que la conexión
existente entre los puentes F y D (30 mts.) se
realiza a través de Cable de cobre, mientras que a conexión
existente entre los puentes F y B (1 Km.) se
realiza a través de Fibra Optica.
|
