TRABAJO N° 2
Grupo 6. Emibel Porta, Lucero Peñalver, María Belén Pérez
Diseñar una Red que le permita a la Sede controlar todas las operaciones.
Caracas: Red LAN de veinte Usuarios (Sede)
Miami: Un solo Usuario
Valencia: Red LAN de cinco Usuarios

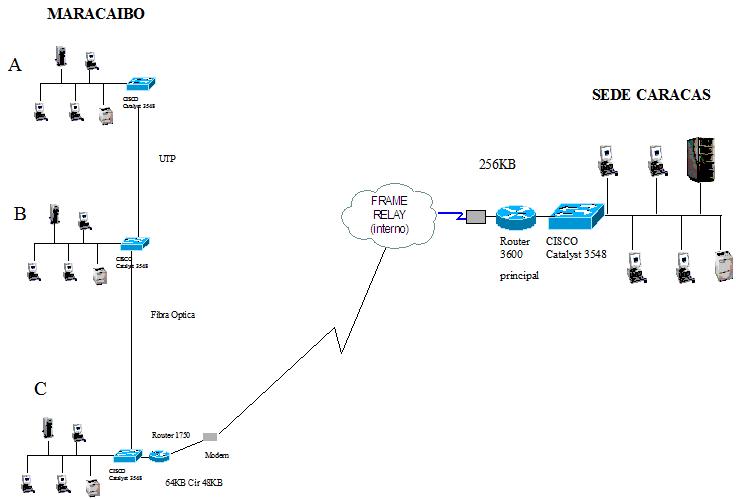

Maracaibo: Tres redes LAN conectadas entre si, con 15 Usuarios cada una. Distancia entre A y B es 30 mts. Y entre B y C es 1 Km.
Diseño 1:
Topología de la Red: Estrella Extendida
Router: Se utilizan dos (02) Router, uno que comunica las tres Redes LAN de Maracaibo y otro que se encuentra en la sede (Caracas)
Medios de Transmisión: Se utiliza en todos los casos Cable UTP categoría 5, excepto para comunicar la Red B y C de Maracaibo, donde se utiliza fibra óptica ya que la distancia entre éstos es de 1 Km. También se utiliza en este caso un Transceiver para que codifique y decodifique la información del UTP a la Fibra Óptica.
Tipo de Transmisión: Digital
Protocolo Utilizado: TCP/IP
Swicth: Se utilizan cinco, uno que enlaza cada Red LAN con más de dos usuarios.

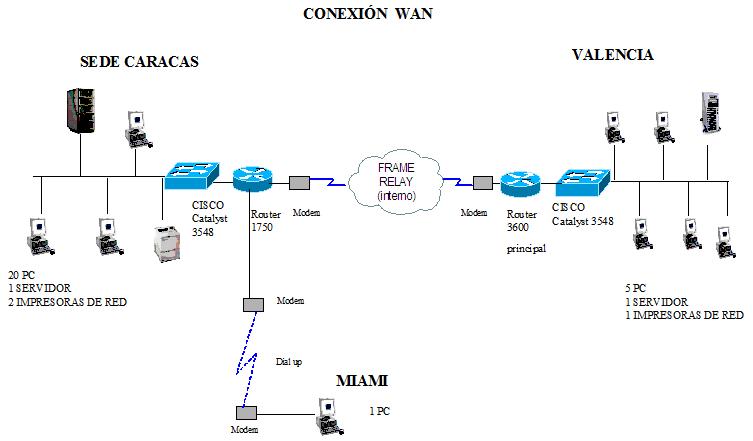

Diseño 2:
Una topología multi-punto.
Entre Caracas-Miami una comunicación vía módem ya que por tratarse de un solo usuario no se justifica un gasto mayor.
En Maracaibo A-B cable UTP, (en este caso se supuso que están en el mismo edificio) ya que este permite hasta un máximo de 100 metros.
B-C se decidió por fibra óptica dada que existe una mayor distancia y poder mantener buena velocidad.
Entre Caracas-Maracaibo, una comunicación vía frame relay y para esta se utiliza el módem, el swicht y el router
Entre Caracas-Valencia, al igual que la anterior la comunicación vía frame relay.
