Generalidades del Sistema GPS

El Primer sistema de navegación basado en satélites fue el TRANSIT, quien entrada en servicio en el año 1965. A principio de los 60 los departamentos de defensa, transporte y la agencia espacial norteamericanas (DoD, DoT y NASA respectivamente) tomaron interés en desarrollar un sistema para determinar la posición basado en satélites. El sistema debía cumplir los requisitos de globalidad, abarcando toda la superficie del globo; continuidad, funcionamiento continuo sin afectarle las condiciones atmosféricas; altamente dinámicas, para posibilitar su uso en aviación y precisión. Esto llevó a producir diferentes experimentos como el Timation y el sistema 621B en desierto, simulando diferentes comportamientos.  El sistema TRANSIT estaba constituido por una constelación de seis satélites en órbita polar baja, a una altura de 1074 Km. Tal configuración conseguía una cobertura mundial pero no constante. La posibilidad de posicionarse era intermitente, pudiéndose acceder a los satélites cada 1.5 h. El cálculo de la posición requería estar siguiendo al satélite durante quince minutos continuamente.

Fig N° 1. Constelación TRANSIT

TRANSIT trabajaba con dos señales en dos frecuencias, para evitar los errores debidos a la perturbación ionosférica. El cálculo de la posición se basaba en la medida continua de la desviación de frecuencia Doppler de la señal recibida y su posterior comparación con tablas y gráficos. El error de TRANSIT estaba en torno a los 250 m. Su gran aplicación fue la navegación de submarinos y de barcos, pero tenia muchos problemas.

La entonces URSS tenía un sistema igual que el TRANSIT, de nombre TSICADA. Había que dar un gran salto. La guerra fría fomentaba invertir unos cuantos billones de pesetas en un revolucionario sistema de navegación, que dejara a la URSS definitivamente atrás. Se concibió un sistema formado por 24 satélites en órbita media, que diera cobertura global y continua. ROCKWELL  (California) se llevó uno de los contratos más importantes de su época, con el encargo de 28 satélites. Fue en 1978 que fue lanzado el primer satélite NAVSTAR, y se planificó tener la constelación completa ocho años después. Unido a varios retrasos, el desastre de la lanzadera Challenger paró el proyecto durante tres años. Por fin, en diciembre de 1983 de declaró la fase operativa inicial del sistema GPS. El objetivo del sistema GPS era ofrecer a las fuerzas de los EE.UU. la posibilidad de posicionarse (disponer de la posición geográfica) de forma autónoma o individual, de vehículos o de armamento, con un coste relativamente bajo, con disponibilidad global y sin restricciones temporales. La iniciativa, financiación y explotación corrieron a cargo del Departamento de Defensa de los EE.UU. (DoD), el GPS se concibió como un sistema militar estratégico. En 1984 un vuelo civil de Korean Airlines fue derribado por la Unión Soviética al invadir por error su espacio aéreo. Ello llevó a la administración Reagan a ofrecer a los usuarios civiles cierto nivel de uso de GPS, llegando finalmente a ceder el uso global y sin restricciones temporales, de esta forma se conseguía un retorno a la economía de los EE.UU. inimaginables unos años atrás. Además suponía un gran liderazgo tecnológico originando un vertiginoso mercado de aplicaciones.  Desde 1984, con muy pocos satélites en órbita, aparecieron tímidamente fabricantes de receptores GPS destinados al mundo civil (Texas Instruments y Trimble Navigation).

Actualmente El Sistema de Posicionamiento Global (GPS), se descompone en tres segmentos básicos, los dos primeros de responsabilidad militar: segmento espacio, formado por 24 satélites GPS con una órbita de 26560 Km. de radio y un periodo de 12 h.; segmento control, que consta de cinco estaciones monitoras encargadas de mantener en órbita los satélites y supervisar su correcto funcionamiento, tres antenas terrestres que envían a los satélites las señales que deben transmitir y una estación experta de supervisión de todas las operaciones y el segmento usuario, formado por las antenas y los receptores pasivos situados en tierra.

Hoy en día el GPS supone un éxito para la administración y economía americana no interesando a nadie que se reduzca la inversión en el sistema, sino todo lo contrario. La política de la administración de EE.UU. es mantener coste 0 para el usuario el sistema GPS, potenciar sus aplicaciones civiles a la vez que se mantiene el carácter militar.  El volumen de venta de equipos GPS en está en torno a los 300 millones de dólares anuales. El equipamiento de GPS para navegación intercontinental o entre aeropuertos tiene una penetración anual del 5% (aproximadamente unas 15.000 unidades). Sin embargo en aproximación el GPS no tiene la suficiente integridad y precisión aunque la FAA esta financiando el proyecto WAAS (Wide Area Augmentation System) que refuerza el sistema GPS y será útil para aproximaciones de clase I (en EE.UU).  Pero el auténtico mercado del GPS en el mundo es la navegación terrestre. Con 435 millones de turismos y 135 millones de camiones es el más amplio mercado potencial de las aplicaciones comerciales del GPS. Entre las aplicaciones con más desarrollo contamos con sistemas de navegación independiente, sistemas de seguimiento automático, control de flotas, administración de  servicios, etc. Solo en los EE.UU existen 25.000 autobuses equipados con GPS y en Japón hay ya un millón y medio de vehículos privados que cuentan con sistema GPS en su equipamiento.

Ir Arriba

Descripción del Sistema GPS

El GPS funciona mediante unas señales de satélite codificadas que pueden ser procesadas en un receptor de GPS permitiéndole calcular su posición, velocidad y tiempo. Se utilizan cuatro señales para el cálculo de posiciones en tres dimensiones y del ajuste del reloj del receptor en el bloque receptor.

Para describir mejor el sistema se lo puede dividir en tres partes:

1. Segmento espacial

2. Segmento de control

3. Segmento de usuario

1. Segmento Espacial

El segmento del espacio del sistema está formado por los satélites GPS que mandan señales de radio desde el espacio. Nominalmente la constelación operacional de GPS consiste en 24 satélites que orbitan alrededor de la tierra en 12 horas. Normalmente  hay más número de satélites ya que se ponen en órbita unidades nuevas para reponer satélites antiguos que tienen una vida media aproximada de siete años y medio. Hasta la actualidad han habido tres generaciones de satélites, los Block I (actualmente inoperativos), Block II (9 satélites entre 1989 y 1990 y 19 adicionales hasta el 1997) y Block IIR (un satélite en 1998). En enero de 1999 orbitaban 27 satélites GPS en total.

Los satélites están situados a 20.180 Km de altura desplazándose a una velocidad de 14.500 Km./h. Las órbitas son casi circulares y se repite el mismo recorrido sobre la superficie terrestre (mientras la tierra rota a su vez sobre si misma) de esta forma en prácticamente un día (24 horas menos 4 minutos) un satélite vuelve a pasar sobre el mismo punto de la tierra. Los satélites quedan situados sobre 6 planos orbitales (con un mínimo de 4 satélites cada uno), espaciados equidistantes a 60 grados e inclinados unos 15 grados respecto al plano ecuatorial. Esta disposición permite que desde cualquier punto de la superficie terrestre sean visibles entre cinco y ocho satélites.

Fig N° 2. Constelación GPS

2. Segmento de Control

Los satélites son seguidos y monitoreados por varias estaciones ubicadas estratégicamente alrededor del mundo. Esta red de estaciones de monitoreo se denomina generalmente segmento de control del GPS, y consta de 4 estaciones de monitoreo y una estación de control principal ubicada en la Base de la Fuerza Aérea Falcon en Colorado Springs, Colorado.

Las estaciones de monitoreo miden las señales de ondas de radio que son transmitidas continuamente por los satélites y pasan esa información a la estación de control principal. Ésta usa la información para determinar la órbita exacta de los satélites y para ajustar sus señales de navegación, por ejemplo: error de reloj, correcciones, estado del satélite, etc.

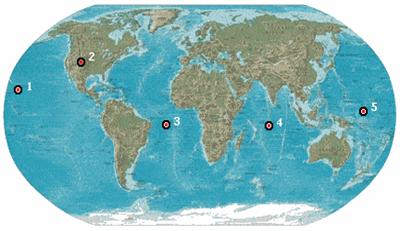

Fig N° 3. Localización general de las Estaciones Terrestres

Hawai – 2. Colorado Springs -  3. Isla Ascensión – 4. Isla Diego García – 5. Kwajalein

3. Segmento de Usuario

El segmento de usuario lo forman los receptores y la comunidad de usuarios. Los receptores convierten las señales recibidas de los satélites en posición, velocidad y tiempo estimados. Se requieren cuatro satélites para el cálculo de la posición en cuatro dimensiones X, Y, Z y tiempo. Los receptores son utilizados para navegación, posicionamiento, estimaciones temporales y otras investigaciones.

Fig N° 4. Navegación GPS

El posicionamiento preciso es posible usando receptores en posiciones de referencia proporcionando datos de corrección y posicionamiento relativo a receptores remotos. Vigilancia, control geodésico y estudios de las placas tectónicas son ejemplos.

Las aplicaciones de tiempo y estabilización de frecuencia se basan en la precisión de los relojes que incorporan los satélites y que son monitorizados continuamente por las estaciones de control. Los satélites actuales incorporan cuatro relojes atómicos, dos de Rubidio y otros dos de Cesio que ofrecen una estabilidad de frecuencia equivalente a un error de un segundo en 30.000 años. (Hay que tener en cuenta que un error de 30ns Provoca un error de 30cm.). Los observatorios astronómicos, sistemas de telecomunicaciones, sincronización de centrales eléctricas y laboratorios de certificación pueden obtener señales de tiempo y frecuencia de alta precisión mediante receptores especiales de GPS. Las señales de GPS han sido utilizadas para medir parámetros atmosféricos.
