Trabajo Final

Diseño de una Red

Planteamiento de lo requerido

El trabajo consiste en el diseño de una RED que le permita a la SEDE controlar todas sus Operaciones.


CARACAS Posee una red LAN de veinte (20) usuarios.

MIAMI Posee un (01) solo usuario.

VALENCIA Posee una red LAN de cinco (05) usuarios.

MARACAIBO Posee tres (03) redes LAN conectadas entre si con 15 usuarios cada una,

la distancia entre A y B es de treinta (30) metros y entre B y C es de un (01) Km.

    El diseño debe ser gráfico. Todo lo que usen debe ser justificado.


• Multiplexores
• Router
• Modem
• Medios de transmisión.
• Tipos de transmisión
• Tipos de conmutación
• Topología de las Redes
  Protocolos, etc.

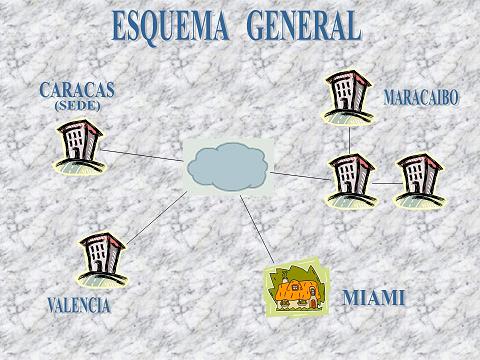

Diseño propuesto

Características Generales:

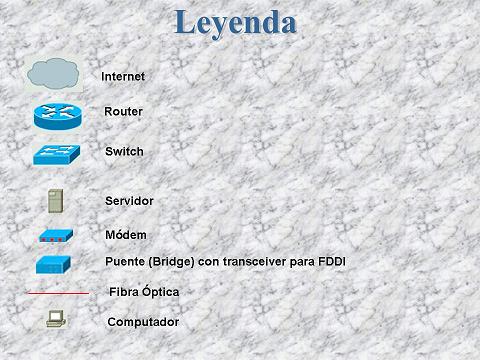

 * En esta red fueron usados los siguientes instrumentos: servidores, módems, switches, routers, cable UTPcat5e, fibra óptica, Puentes (Bridges) con transceiver para FDDI.

 * En líneas generales esta red ethernet/fast-ethernet se implementó con topología de estrella con excepción de Miami donde por su simplicidad se usa únicamente un módem.

 * El protocolo usado en toda la red es TCP/IP.

 * Se usó cableado UTP categoría 5e con conectores RJ45, a excepción de la interconexión de los edificios B y C de Maracaibo en donde, por su larga distancia (1 Km.) fue necesario usar Fibra Óptica a través de dos Puentes (Bridges) con transceiver para FDDI.

 *  El tipo de conmutación usada es por paquetes, dado que la información viaja en forma de paquetes y luego en el host destino se unen nuevamente.

 Características Específicas:

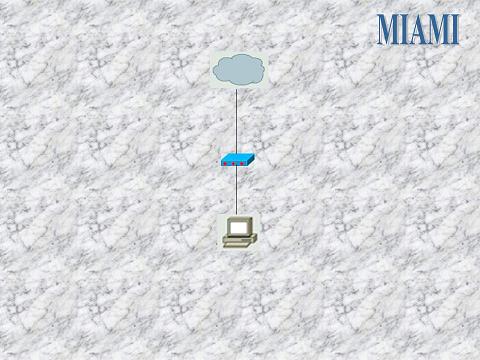

• Miami: Un computador con módem para acceder a Internet.
• Caracas: 20 computadores, 2 switches, 1 servidor y 1 router para acceder a Internet.

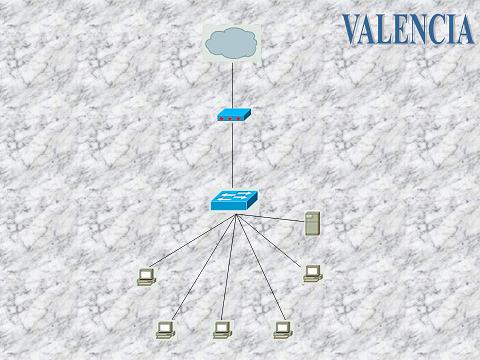

• Valencia: 5 computadores, 1 servidor, 1 switch y 1 módem para acceder a Internet.
• Maracaibo: 45 computadores, 3 servidores, 4 switches, 2 Puentes (Bridges) con transceiver para FDDI y 1 router para acceder a Internet.
