Información General

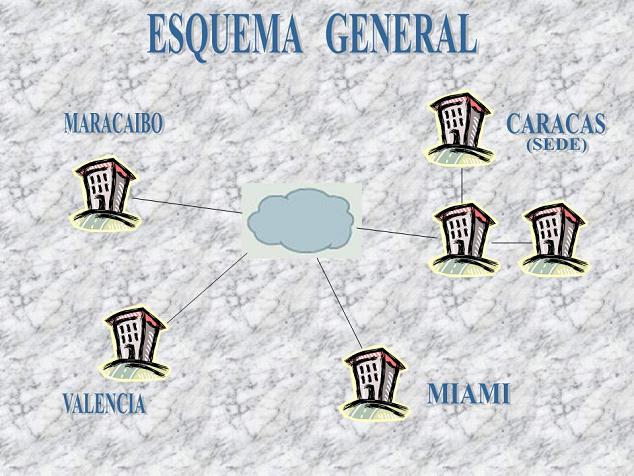

     La empresa MARTISKY, C.A. es un mayorista que importa software, consumibles, piezas y componentes de computación para venderlos en nuestro país. Actualmente tienen su Sede Principal en Caracas, y dos sucursales ubicadas en Valencia y Maracaibo. De igual forma posee una sede dedicada exclusivamente a compra de productos en Miami, a través de la cual hacen las gestiones para traer los componentes a Venezuela.



Descripción del Sistema Actual

     La empresa cuenta con 100 usuarios distribuidos de la siguiente forma:

Caracas

     45 usuarios. Distribuidos en 3 grupos de 15 usuarios cada uno. Los grupos A y B se encuentran en el mismo piso de un edificio de oficinas, pero en sectores que se encuentran separados por una distancia de 40 metros. El grupo C se encuentra en un edificio que se encuentra a un kilómetro de distancia del edificio donde se encuentran los grupos A y B.

Valencia

     20 usuarios.

Maracaibo

     30 usuarios. Dos grupos de 15 usuarios cada uno. Los grupos A y B se encuentran en una misma planta pero en distintas oficinas, separados por una distancia de 50 metros.

Miami

     5 usuarios.

     Esta empresa no realizó una buena planificación y los usuarios están trabajando como grupos de trabajo aislados los unos de los otros. Se interconectan enviando información a los otros a través de una conexión discada, con todos los problemas que ello acarrea.



Descripción de la propuesta

Especificaciones:

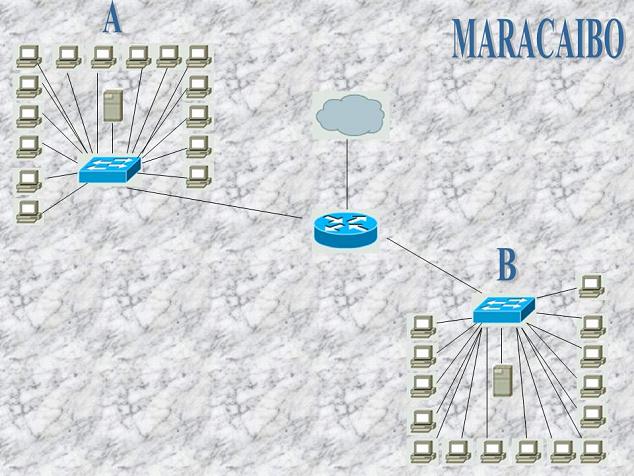

• Maracaibo: 30 computadores, 2 switches, 2 servidores y 1 router para acceder a Internet.

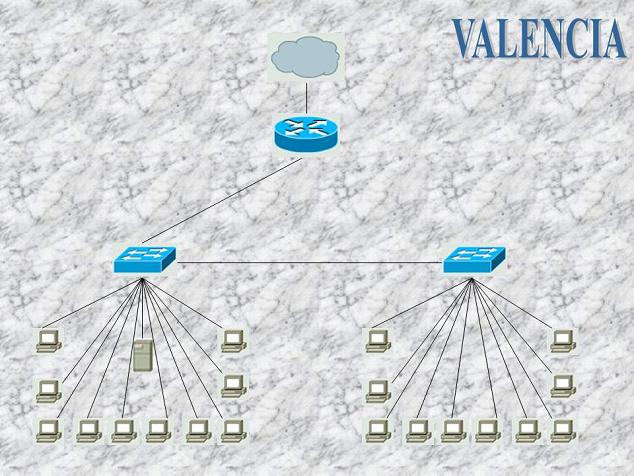

• Valencia: 20 computadores, 2 switches, 1 servidor y 1 router para acceder a Internet.

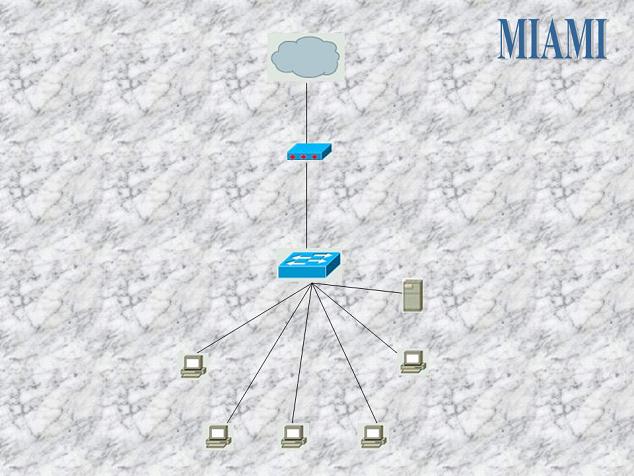

• Miami: 5 computadores, 1 servidor, 1 switch y 1 módem banda ancha para acceder a Internet.

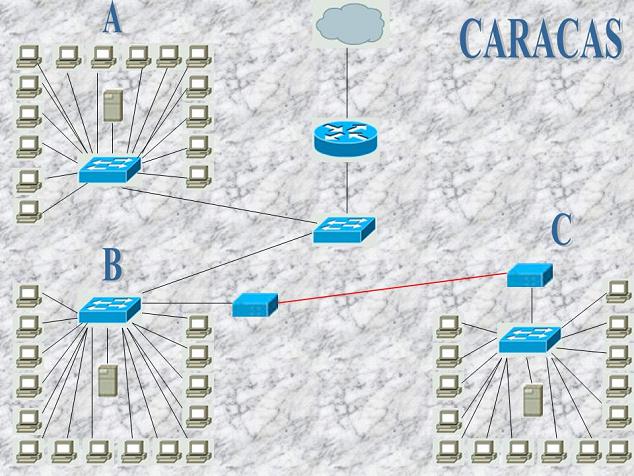

• Caracas: 45 computadores, 3 servidores, 4 switches, 2 Puentes (Bridges) con transceiver para FDDI y 1 router para acceder a Internet.



Marco Teórico

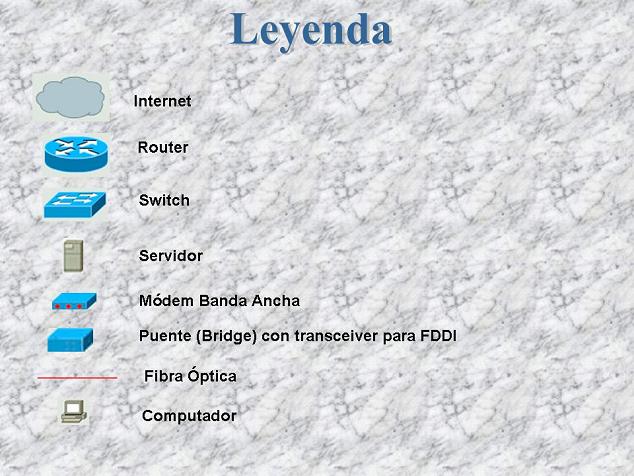

 * En este diseño de red fueron usados los siguientes instrumentos: servidores, módems, switches, routers, cable UTPcat5e, fibra óptica, Puentes (Bridges) con transceiver para FDDI. (Marcas usadas: IBM, 3COM, Cisco Systems, Siemon, etc)

 * En líneas generales esta red ethernet/fast-ethernet se implementó con topología de estrella.

 * El protocolo usado en toda la red es TCP/IP.

 * Se usó cableado UTP categoría 5e con conectores RJ45, a excepción de la interconexión de las oficinas B y C de Caracas en donde, por su larga distancia (1 Km.) fue necesario usar Fibra Óptica a través de dos Puentes (Bridges) con transceiver para FDDI.

 *  El tipo de conmutación usada es por paquetes, dado que la información viaja en forma de paquetes y luego en el host destino se unen nuevamente.

     Los computadores a usar en esta red tienen las siguientes características:

IBM ThinkCentre M50

Características: Software Architecture Procesador Memoria Disco duro Graphics Subsystem Optical device Audio Dispositivos estándar Security Garantía limitada Peso y dimensiones Opciones de expansión Manejo de poder Communications

General Information Modelo: 8188KS5 Descripción: ThinkCentre M50

Volver al Principio

Software Operating system provided: Microsoft Windows XP Professional Aplicaciones productivas: Lotus Notes Stand-alone Client (license), Lotus SmartSuite Millennium (license) Aplicaciones para red y/o comunicación Access IBM 4.0, Access Support Connected Client, IBM Client Security Software (web-downloadable), IBM Director Agent (web deliverable) Device drivers/utilities: IBM Rapid Restore Ultra, Norton AntiVirus 2003 OEM Version, PC Doctor diagnostics, Update Connector Sistemas operativos con soporte: Novell Client 4.83 for Windows NT/2000, Microsoft Windows NT 4.0 Workstation, Microsoft Windows XP Home Edition, Microsoft Windows XP Professional, Microsoft Windows 2000 Professional, Microsoft Windows 98 Second Edition

Volver al Principio

Architecture Bus type/architecture: PCI Slots x Bays Total (Avail) 4(4) x 4(1) Orientaciones permitidas: Horizontal/Vertical Configuración: Escritorio (4x4)

Volver al Principio

Procesador Fabricante del procesador: Intel Procesador (CPU):2: Intel Pentium 4 Processor Processor internal clock speed:2: 2.66GHz Front side bus: 533MHz

Volver al Principio

Memoria Memoria (RAM) est./máx.: 256MB / 4GB RAM slots total 4 DIMM RAM slots available 3 DIMM RAM speed: 333MHz RAM type: PC2700 DDR SDRAM

Volver al Principio

Disco duro Tamaño1: 80GB Hard disk type: ATA-100 (Enhanced IDE)

Volver al Principio

Graphics Subsystem Graphics type: 2D/3D Conjunto de procesadores gráficos: Intel Extreme Graphics 2 Tipo de RAM de video: DVMT Max resolution (with max video RAM) NI: 2048x1536 256 colors No. máx. de colores (con mem. video máx.): 16777216 Interfaz del bus de gráficos: AGP directo

Volver al Principio

Optical device Optical device Speed: CD-ROM 48X Max Floppy diskette size: 3.5" 1.44MB

Volver al Principio

Audio Speakers: 1 (Internal Mono Speaker) Integrated speakers:   Audio chipset make & model: SoundMAX Cadenza

Volver al Principio

Communications Ethernet Card:   Interface:: Ethernet integrada Speed: 10 Mbps, 100 Mbps

Volver al Principio

Dispositivos estándar Mouse: IBM USB Optical Wheel Mouse Keyboard type: IBM Preferred Pro Full size PS/2

Volver al Principio

Security Funciones de seguridad: Control de la secuencia de inicialización Soporte para seguridad mediante cerradura en U Security slot (for attachment of optional cable lock) Control de E/S del puerto serial Contraseña de inicialización Hardfile I/O control Control de E/S del puerto paralelo Inicialización sin teclado o mouse Contraseña de configuración Bloqueo de inicialización mediante diskette Control de E/S mediante diskette

Volver al Principio

Garantía limitada3 Type of service: In situ Periodo de garantía: Tres años para componentes y para la mano de obra

Volver al Principio

Peso y dimensiones6 Peso: 10Kg Altura: 140mm Ancho: 425mm Depth: 414mm

Volver al Principio

Opciones de expansión Slots x bays total (free): 4(4) x 4(1) Slots total (free) and type: 1(1) AGP, 3(3) PCI Slots total (free) and type: Si Ports: Paralelo Entrada de línea Mouse External microphone External Display Headphone/Line out Teclado RJ-45 Serial 2 USB 2.0 (front) 6 USB 2.0 (back)

Volver al Principio

Manejo de poder 5 Poder: 230W Power supply type: Universal de 110 ó 220 voltios con switch manual



Conclusiones y recomendaciones

     De la propuesta hecha se concluye lo siguiente:

1) Con la puesta en marcha de la misma se garantiza una indiscutible mejora en la eficiencia del trabajo. Al contar con interconexiones adecuadas entre los grupos y equipos que trabajen con  rapidez y menores inconvenientes se obtiene un ahorro de tiempo sustancial.

2) Los equipos y diseño de red propuestos garantizan escalabilidad y compatibilidad para los años venideros.

3) Con este esquema disminuirían las consultas de soporte técnico.

4) Debido a las marcas escogidas se tiene garantizado un respaldo total.

     Se recomienda realizar un mantenimiento adecuado, preventivo y periódico a la red y equipos que conforman la misma, con el fin de llevar a cabo los procesos de forma óptima.
