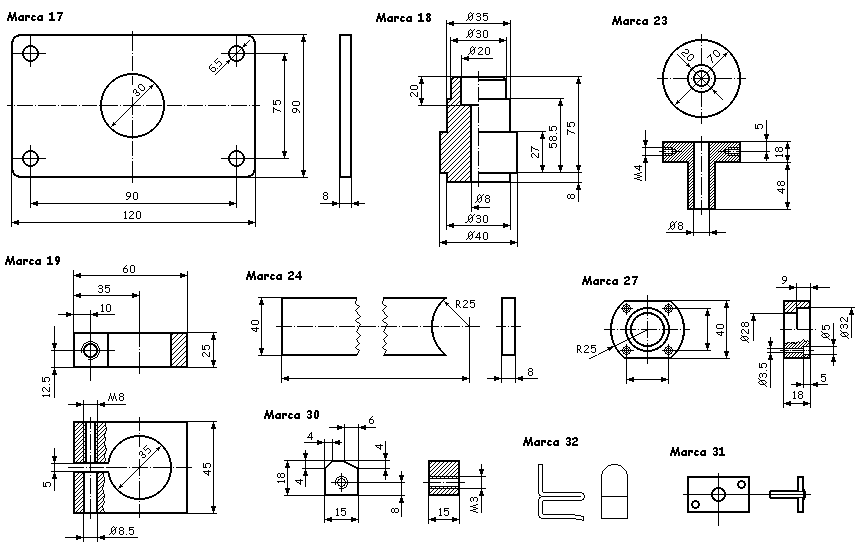

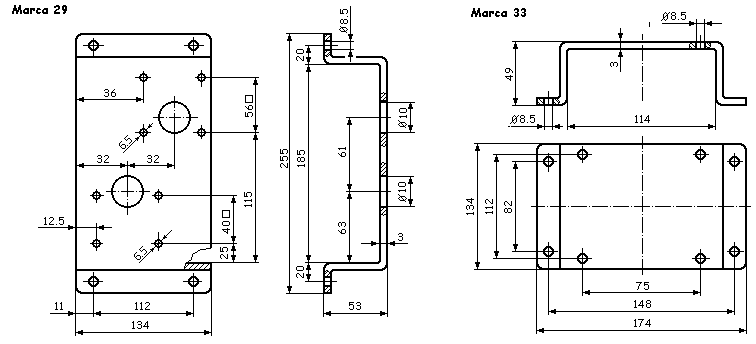

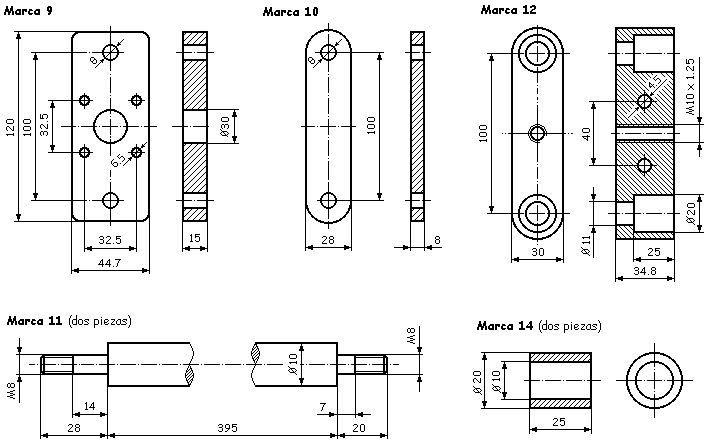

DESPIECE DE CONJUNTOS.

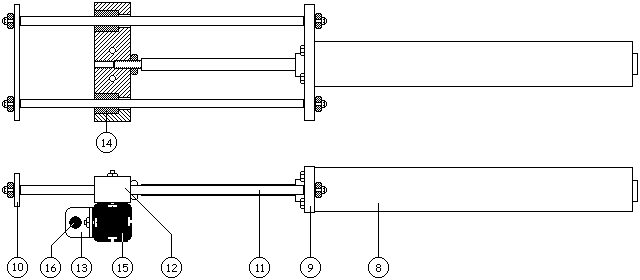

CONJUNTO DEL CILINDRO PRINCIPAL


CONJUNTO DEL CILINDRO TRANSVERSAL


CONJUNTO DEL PLATO DE GIRO


ELEMENTOS NORMALIZADOS

El rodamiento rígido de bolas, de referencia 6006-2RS, tiene un diámetro exterior de 55 mm, un diámetro interior de 30 mm, un grosor de 13 mm y lleva dos placas de obturación de caucho. El rodamiento rígido de bolas, de referencia 6002-2RS, tiene un diámetro exterior de 32 mm, un diámetro interior de 15 mm, un grosor de 9 mm y lleva dos placas de obturación de caucho. El piñón del tensor necesitó mecanizado para ajustar su diámetro interior al diámetro interior del rodamiento rígido de bolas 6002-2RS y la cota L se redujo a 22.5 mm para que los planos medios de la corona y el piñón quedaran al mismo nivel. En la corona se mecanizó un cajeado para el rodamiento 6006-2RS, de forma que el plano medio del rodamiento y el plano medio de la corona coincidieran.
