         ASOCIACION SERIE DE CONDENSADORES



    Objeto

Asociar tres condensadores en serie y comprobar el reparto de tensiones, y la capacidad equivalente, según la teoría que se explica a continuación.

     Fundamento teórico

Si asociamos en serie un número cualquiera de condensadores, tenemos que hallar la capacidad equivalente para solucionar el circuito. Supuestos tres condensadores en serie



1



 y como hay una sola corriente





2

 Luego





3

   Es decir

4





    Realización

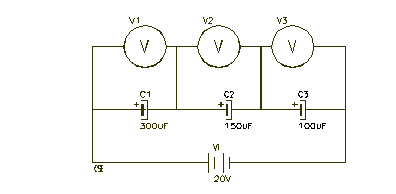

            × Calcular la capacidad total del circuito siguiente, la carga total acumulada, y la tensión de cada condensador.





            × Medir la tensión en bornes de cada condensador, y comparar esos valores               con los  resultados calculados.

           × Comprobar que la suma de V1 ,V2 y V3 es en realidad VT .
