CONCEPTOS PREVIOS

                CIRCUITO L EN C.A.

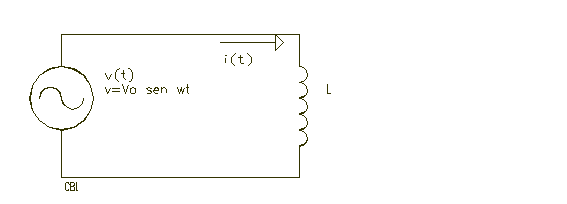

Tiene una composición como el de la fg., con un generador aplicando una tensión senoidal y como carga un inductancia pura, proporcionada por una bobina de resistencia interna despreciable.

  En este circuito circulará una corriente i, que estará desfasada 90° en retraso con respecto a la tensión de entrada.

RECAPITULACION

Cuando a una bobina se le aplica una tensión continua, el fenómeno de autoinducción solo aparece al abrir o cerrar el circuito.

  En corriente alterna, cuando la corriente que circula por la bobina es creciente, tramo de 0 a π/2, la bobina se opone a este crecimiento; y cuando es decreciente, tramo de π/2 a π, la bobina se opondrá también a esa disminución.

 En definitiva un sistema diferencial se opondrá a cualquier variación.

 CALCULOS

 Si consideramos un circuito inductivo puro por el que circula una corriente senoidal de la forma i=I₀sen(wt), produce por ser variable una f.e.m. de autoinducción

 sale

 Como hemos considerado despreciable la resistencia de la bobina, toda la tensión aplicada cae en forma de inductancia, siendo

                        v=-e

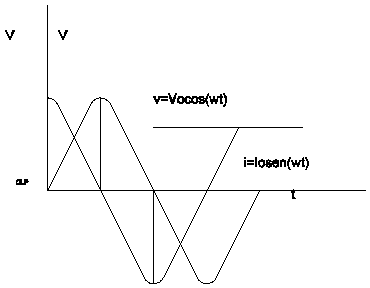

 es decir        v= L.w.I₀ cos(wt) que es la expresión de la tensión aplicada.

 Esto quiere decir que para que circule una corriente senoidal, es preciso que la tensión aplicada sea cosenoidal, desfasada 90° en adelanto en consecuencia.

De forma general en un circuito inductivo puro, la corriente va desfasada 90° en retraso respecto a la tensión aplicada.
