     CIRCUITO R EN C.A.

El circuito está formado por un generador que introduce tensión periódica senoidal, y una carga resistiva pura.

  Por el circuito circulará una corriente

Al valor V₀ /R se le hace = I₀ quedando

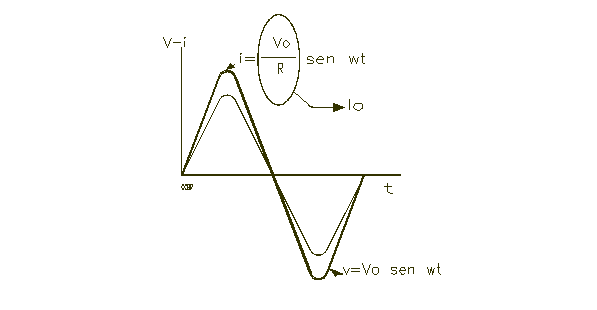

  Representando gráficamente estas funciones resultaría

Es decir la corriente y la intensidad estarán en fase, ambas son wt, y las curvas toman el valor característico máximo, en el mismo instante.

  Esto también se puede expresar diciendo que la intensidad y la tensión son dos vectores que tienen el mismo argumento pero distinto módulo.

  En este circuito solo habrá consumo de potencia activa.
