PRATICA

   MONTAJE MIXTO DE RESISTENCIAS

     Objeto

 Aplicar las leyes de Kirchhoff a un circuito de una resistencia en serie, con un conjunto de otras dos en paralelo.Montaje mixto.

    Fundamento teórico

Al aplicar energía a un circuito mixto se produce un reparto de caídas de tensión, proporcional a los valores de las resistencias equivalentes de los conjuntos.

Para resolver estos problemas tenemos que plantear un sistema con las ecuaciones que resulten de aplicar las leyes de Kirchhoff.

Ante un circuito práctico debemos de comprobar que en cada rama circula la corriente calculada, y por tanto que en cada carga cae la tensión adecuada.

    Realización

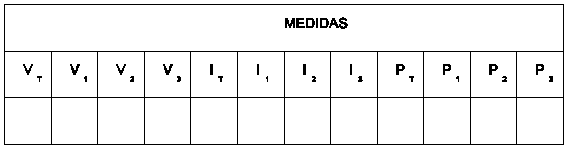

     × A la vista del circuito siguiente, debemos de medir las variables que se indican en la tabla

          × con los valores obtenidos comprobar que se aproximan a los valores calculados previamente.
