CONCEPTOS PREVIOS

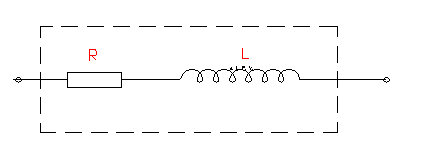

    FACTOR DE CALIDAD DE UNA BOBINA

 Se puede definir como la relación entre su Reactancia y su Resistencia.

 Cuanto mayor sea Q, mayor será la calidad de la bobina, es decir, se debe de buscar una relación de alta X_L, y baja R.

También Q indica el número de veces que la tensión en bornes de la bobina es la tensión en bornes de la resistencia.

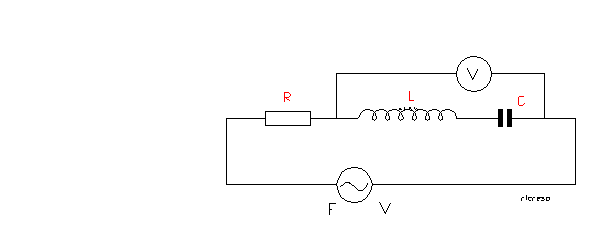

 En el circuito serie, la resistencia total será la suma del elemento pasivo R propiamente dicho, y la resistencia de la bobina, R_T = R + R_L .

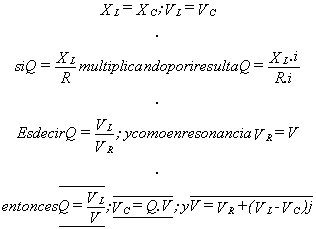

En resonancia la tensión en extremos de la bobina es Q veces mayor, que la tensión que aplica el generador.En extremos del condensador ocurre otro tanto, y como son de igual valor y están desfasadas 180°, su suma será cero; por lo que resulta que la tensión en bornes de la resistencia es igual a la del generador.

                        V= V_R = R.i

Vemos que la tensión en la bobina y en el condensador es Q veces la de entrada.

Como aplicación inmediata podemos mencionar la selección de frecuencias

Si entre las señales, f₁ = F_R ,entonces esta señal encuentra una impedancia mínima para pasar por la bobina, y derivaría por la rama del circuito resonante; mientras que f₂ y f₃ seguirían por la otra rama de distinta impedancia (para ellas menor).
