PRACTICA

          PRACTICA DE CARGA Y DESCARGA DE UN CONDENSADOR A TRAVES DE UNA RESISTENCIA EN C.C.

     Realización

            × Montar el circuito de la fg. siguiente, en la posición 1 del conmutador, comprobando previamente que el condensador está descargado.

CIRCUITO A MONTAR

            × Realizar el cálculo de la constante de tiempo T =R.C y el tiempo de carga T_c.

                     Constante de tiempo   T= 680 . 330 .10^-6 =0,224 sg.

                      Tiempo de carga T_c =5 . T = 5 . 0,224 = 1,122 sg.

Posición 1-Carga el condensador

Posición 2-Descarga el condensador

            × Visualizar con el O.R.C. las curvas de tensión y de corriente del circuito,CUANDO CARGA EL CONDENSADOR.

             De tensión V_c

            Situamos el ORC en DC, en bornes del condensador y al aplicar tensión vemos que la traza sube lentamente hasta el valor de 15v.

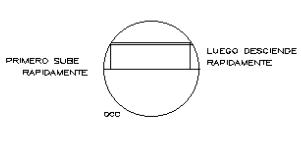

 Otra forma de visualizar el efecto es haciendo el barrido con el conmutador de tiempos en 200 ms, o la posición más baja por defecto, con lo que el spot hace la trayectoria de la fg.

            De corriente

 Situamos el ORC en bornes de la resistencia R viendo en la pantalla que el trazo sube de forma repentina (hasta 15v.) y luego desciende lentamente.

Si ponemos el barrido en la posición más baja y el conmutador de tensiones en 5 v/dv., veremos esto.

             × Pasar el conmutador a la posición 2, CUANDO DESCARGA EL CONDENSADOR y obtener las curvas de tensión y de corriente.

DE TENSION

Situando el ORC en bornes del condensador y descargándole a través de la resistencia vemos que, como estaba el trazo en la parte superior, desciende lentamente.

Si en vez del trazo observamos el punto en barrido lento, veremos esto

DE CORRIENTE

En la descarga, con el ORC situado en bornes de la resistencia, vemos que la traza situada en el centro,primeramente desciende de forma rápida y luego asciende lentamente.

 Con el barrido lento, el punto baja rápidamente y luego sube

como se indica

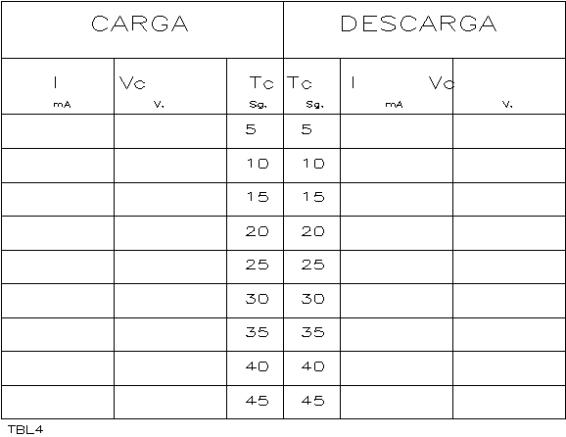

            × Sustituir la resistencia de 680 Ω por otra de 33k, repetir los dos apartados anteriores,y rellenar la tabla adjunta Con los datos obtenidos trazar las 4 curvas de corriente y tensión,en carga y descarga, por el método punto a punto,sobre papel milimetrado.
