PRACTICA







        CIRCUITO RC EN CORRIENTE

        ALTERNA











     Objeto





Observar el comportamiento de un condensador en C.A. mediante el ORC, y comparar los resultados con los cálculos efectuados.



     Realización

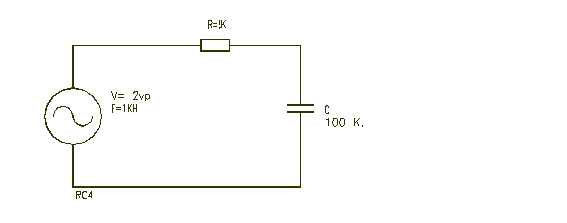

      × Montar el circuito de la fg.



      × Calcular teóricamente los valores de X_C, Z, i, V_R ,y φ.







            -           X_C = 1/2πFC =1/6,28.1000.100.10^-9 =1592,3 Ω









            -           i=V/R = 1,41 / 1880 ; i= 750 µAmp.





            -    tg φ = X_C/ R = 1592,3 / 1000 = 1,592  ; φ = 57,8 °





            -           V_R = i.R = 750 µA . 1000Ω = 0,75 v.

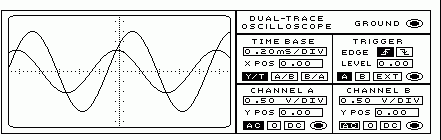

      × Medir con el ORC  los valores de V_ent, V_R, V_C, y el desfase (φ) por comparación.



La gráfica adelantada es la de la tensión en la resistencia.





      × Medir con el ORC el desfase φ, mediante barrido producto de canales.









           sen φ = A/B
