 PRACTICA

CIRCUITO RLC EN C.A.

Objeto

Ver el comportamiento de los tres elementos pasivos coincidiendo en el mismo circuito, y comprobar sus parámetros con el empleo del ORC.

Realización

× Montar el circuito de la fg..

CIRCUITO A MONTAR

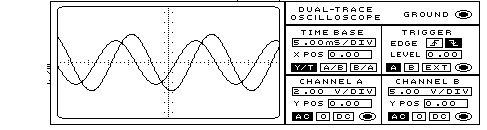

× Medir el desfase entre la corriente y la tensión de entrada con el ORC

DESFASE

× Medir la corriente del circuito.

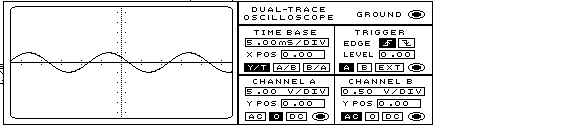

× Dibujar las formas de onda de las tensiones en el condensador-2-  y la bobina respectivamente -1-.

1.-TENSION EN LA BOBINA, (0,5 V/Div)

2.-TENSION EN EL CONDENSADOR(5V/Div)
