BARRERAS METÁLICAS (ABSORBENTES)
La resistencia de los materiales y pinturas a los agentes atmosféricos, están comprobados según las Normas ECCA (European Coil Coating Association), y BBA (British Board of Agreement). Los componentes de toda la barrera son totalmente reciclables.

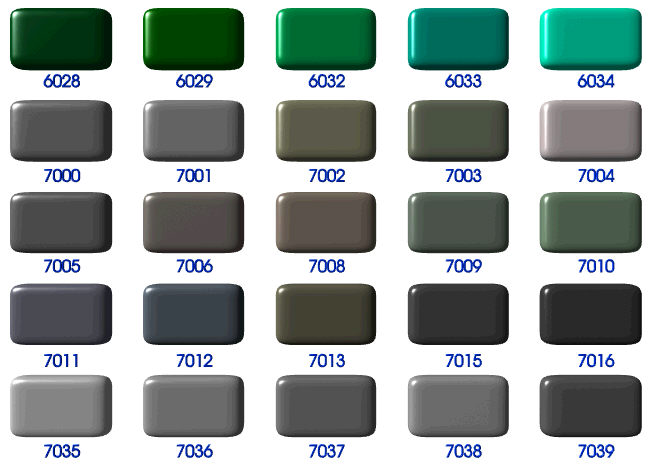

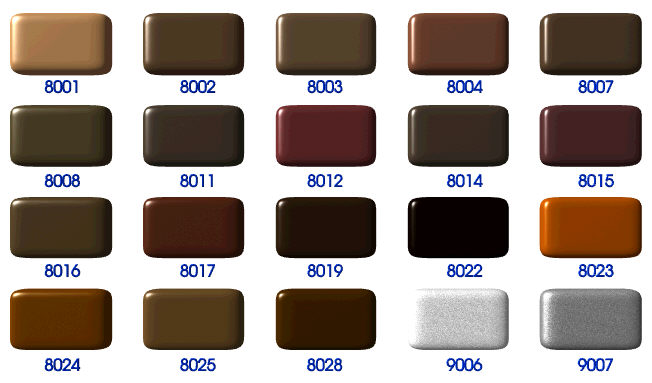

La gama de colores es la correspondiente a la tabla RAL, dentro de la cual algunos de los colores serían los que se muestran:
" Descripción del panel
Paneles de alto rendimiento fonoaislante y fonoabsorbente destinados a la realización de barreras acústicas. El sistema se compone de dos planchas de acero galvanizado (una de ellas perforada para asegurar la propiedad fonoabsorbente), cuyo interior está relleno con un panel de lana mineral.
" Dimensiones del módulo base L= 4950 mm. H=500 mm. Esp.= 92-122 mm.
" Características técnicas
- Elemento anterior de acero galvanizado del tipo FE P 02 G UNI 15753, con cobertura de zinc de 275 g/m2, espesor de 1.0 mm., perfilado y agujereado con perforaciones de diámetro 5 mm. Y paso 8 mm. (Porcentaje de perforación 35%).
- Acero pintado en polvo con base de poliéster con valor medio del espesor del film no inferior a 70 micron.
- Elemento posterior, orientado al receptor del ruido, en acero galvanizado del tipo Fc P 02 UNI 5753, con cobertura de zinc de 275 g/m2 sin perforaciones. Espesor 1.0 mm. Con la misma pintura que el elemento anterior.
- Elementos terminales llamados "perfiles en C).
- Material fonoabsorbente constituido por unna panel de lana mineral de densidad mayor o igual a 100 Kg /m3, insertado en el interior del panel.
- Guarniciones tubulares en neopreno fijadas en las extremidades del panel para evitar el contacto directo entre el panel y el poste, garantizando a su vez el resultado de la pantalla acústica.
- Prestaciones del panel base:
" Resistencia mecánica conforme a la norma EN 1794.1
" Capacidad fonoaislante en laboratorio Rw= 34 dB (ISO 140-ISO 717); DLr= 28 dB (EN 1793.2)
" Capacidad fonoabsorbente DL = 19 dB (EN1793.1), coeficientes de fonoabsorbencia en laboratorio (ISO 354)
Freq (Hz) 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000
Alpha 0.37 0.43 0.85 0.82 0.98 0.97 1.03 1.08 1.07 1.07 1.03 1.00 0.99 0.99 0.94 0.87 0.80 0.77
 |
 |
 |
 |
 |
 |

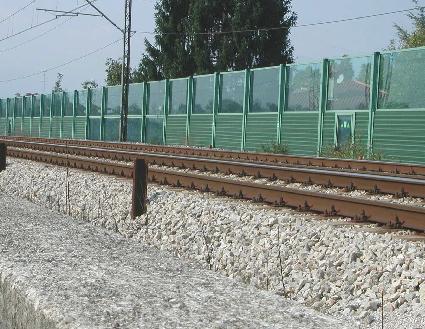

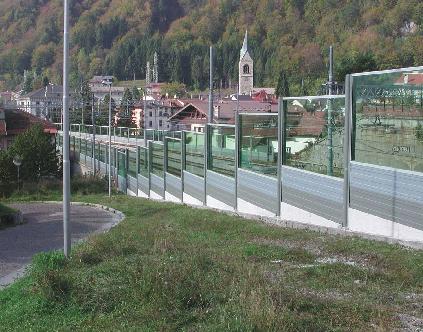

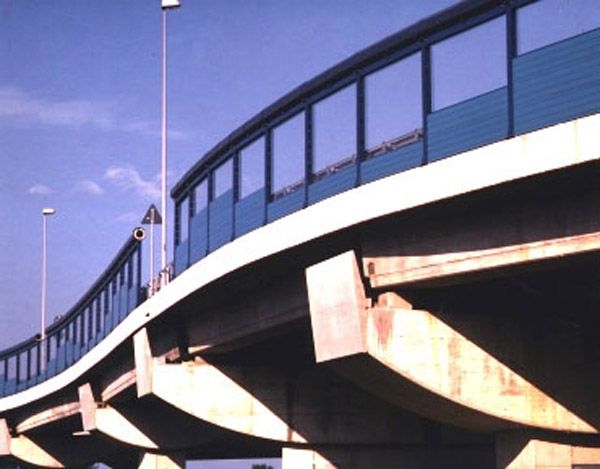

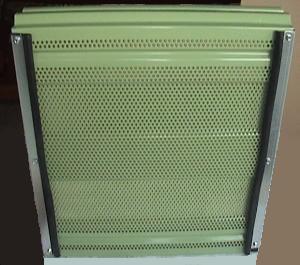

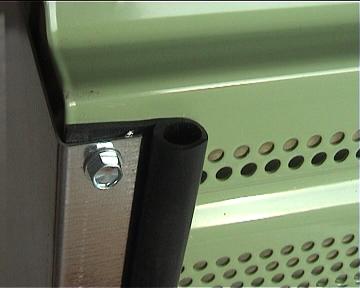

Detalles fotográficos del machiembrado, de las juntas de neopreno y de la chapa perforada del panel tipo. Así como algunas barreras con este tipo de panel.
