Calor (estrés térmico)
Si

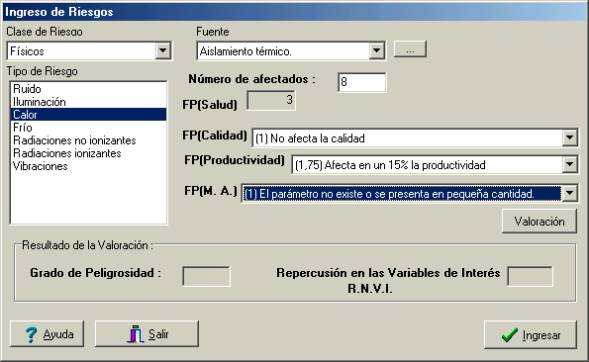

desea introducir el Riesgo de Calor (estrés térmico), deberá escoger éste
Tipo de entre los que le presenta el Programa Evaluación de Riesgos en Físicos,
para lo cuál deberá dar clic con el Mouse.
Después
deberá colocar la Fuente y el número de usuarios ó expuestos, para continuar
seguidamente con el proceso de Valoración.
Luego
deberá hacer clic en la carpeta de Factores de Ponderación, para seleccionar
los valores de los Factores de Ponderación.
Seguidamente

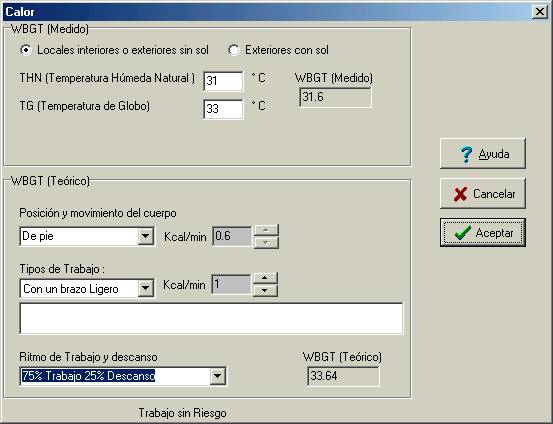

deberá hacer clic en Valoración, apareciéndole la siguiente ventana. En ella
podrá decidir una valoración cuali-cuantitativa , si no posee mediciones.
Si
posee mediciones, el programa EMIRO 2002,
dispone de la opción “estudios técnicos”. En ésta opción Calor en
los microclimas laborales, el Programa EMIRO 2002 plantea la posibilidad de utilizar la Norma del WBGT (Wet Bulb
Globe Thermometer) de la A.C.G.I.H.. Dicha Norma, se basa en la " Hipótesis
de que una situación no es peligrosa si no se rebasa un cierto valor de la
temperatura interna del organismo ".
El
programa calcula primero el WBGT (medido) insertándole los valores de las
temperaturas :
TS.-
Temperatura Seca en º C
THN.- Temperatura Húmeda
Natural en ºC
TG.- Temperatura del Globo
termometro en ºC
El
cálculo lo realiza el programa
mediante las formulas siguientes :
a)
Locales interiores o exteriores sin sol :
WBGT
= 0,7 THN + 0,3 TG
b)
Exteriores con sol :
WBGT
= 0,7 THN + 0,2 TG + 0,1 TS
La
estimación de la Carga Térmica Metabólica se consigue con EMIRO
2002 mediante la suma de los tres términos : A, B y C, cuyos valores se
indican a continuación :
A
= Posición y movimiento del cuerpo, para
lo cual dispone de siguiente tabla.
Posición
Kcal/min.
Sentado
0,3
De
pie
0,6
Andando
en terreno llano
2,0 - 3,0
Andando
en pendiente
añadir 0,8 por metro de desnivel
B = Tipos de Trabajo
Valor Medio Valores
límites
Kcal/min.
Kcal/min.
Manual ligero.
0,4
0,2 - 1,2
Manual
pesado.
0,9
0,2 - 1,2
Con
un brazo : ligero.
1,0
0,7 - 2,5
Con
un brazo : pesado.
1,8
0,7 - 2,5
Con
ambos brazos : ligero.
1,5
1,0 - 3,5
Con
ambos brazos : pesado.
2,5
1,0 - 3,5
Con
el cuerpo : ligero.
3,5
2,5 - 15
Con
el cuerpo : moderado.
5,0
2,5 - 15
Con
el cuerpo : pesado.
7,0
2,5 - 15
Con
el cuerpo : muy pesado.
9,0
2,5 - 15
C = Metabolismo basal.
Para efectos prácticos se considera siempre el valor de 1 Kcal/min.
Siendo
la Carga Térmica Metabólica = CTM = A + B + C, convirtiendo el valor a
Kcal/hora.
Para determinar el WBGT (teórico),
Evaluación de Riesgos tiene en cuenta la Carga Térmica Metabólica y el
Ritmo de trabajo.
Según los Ritmos de trabajo y
descanso, durante la jornada laboral, están disponibles cuatro expresiones
matemáticas, que le permiten a EMIRO 2000 determinar el WBGT (teórico),
en función de la carga térmica metabólica CTM en Kcal/hora y del Ritmo de
trabajo. Las expresiones son :
1.- Ritmo de trabajo contínuo
de 8 horas por jornada.
WBGT(teórico)
= (3,3 / 150) x (350 - CTM) + 26,7
Sí
CTM menor o igual que 350 Kcal/hora
WBGT(teórico)
= (1,7 / 150 ) x (500 - CTM) + 25
Sí
CTM es mayor que 350 Kcal/hora
2.-
Ritmo del 75 % de trabajo por hora y 25 % de descanso por hora.
WBGT(teórico)
= (4,7 / 300) x (500 - CTM) + 28,25
3.-
Ritmo del 50 % de trabajo por hora y 50 % de descanso por hora.
WBGT(teórico)
= (3,5 / 300) x (500 - CTM) + 29,7
4.-
Ritmo del 25 % de trabajo por hora y 75 % de descanso por hora.
WBGT(teórico)
= (2,2 / 300) x (500 - CTM) + 30
El programa determina, cuando
se introducen los valores de las temperaturas, el valor del WBGT(medido).
Cuando
se selecciona la Posición, el Tipo de trabajo y el Ritmo de trabajo, EMIRO
2002 determina el valor del WBGT(teórico). Y finalmente le determina el
porcentaje de desviación %D del medido respecto del teórico, mediante
la expresión :
WBGT(medido) - WBGT(teórico)
%D
= ----------------------------------------------------------
x 100
WBGT (medido)
Sí
% D es negativo el programa le saca el mensaje : Trabajo sin Riesgo
y el valor negativo de % D.
Por último para el cálculo
del Grado de Peligrosidad G.P. el programa EMIRO 2002 emplea la siguiente
expresión :
G.P.
= 8 x ( 75 + %D)

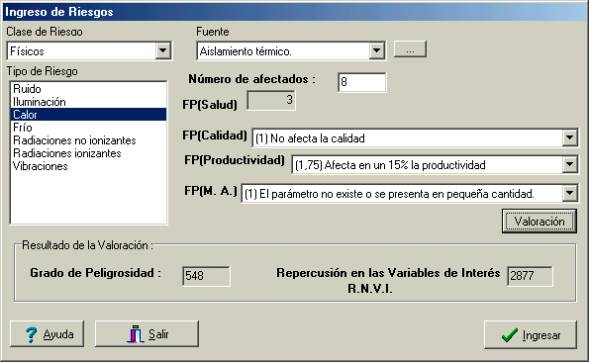

Cuando
Usted haya incorporado todos los datos en la ventana de Valoración del Riesgo
Calor, deberá hacer clic en la tecla Aceptar, así el Programa le
traslada a la ventana inicial, pudiendo observar los valores del Grado de
Peligrosidad y de la Repercusión de este Riesgo.
Si
está conforme con los valores presentados para el G.P. y la R.N.V.I.
y, desea incorporar el Riesgo de Calor : Localizado, Identificado y Valorado,
usted deberá hacer clic en la tecla Ingresar de esta ventana. En ese
momento el programa le preguntará en una ventana auxiliar si desea o no
insertar el Riesgo en la Base de Datos. Si lo acepta el programa ingresará el
Riesgo y, le retornará a la ventana que le permitirá Identificar un nuevo
Riesgo en la Localización en donde se encontraba.
Si
desea insertar un nuevo Riesgo pero en otra Localización, deberá contestar
negativamente en la pregunta ¿ Sí desea insertar otro Riesgo en ésta
Localización ?, el programa le retornará a la pantalla de Localización de
Riesgos, en donde con clic podrá elegir una nueva localización de entre las
que tenga definidas, o bien definir nuevas localizaciones.
En
el caso de que no disponga de mediciones ambientales para el Riesgo de Calor y,
así se lo indica al programa en la ventana que lo interroga al respecto, el
programa le presentará una ventana con Escalas cualicuantitativas orientadoras
para el proceso de Valoración del Riesgo de Calor. Para valorar el Riesgo usted
deberá escoger un valor para el Grado de Peligrosidad.
