Opstelling

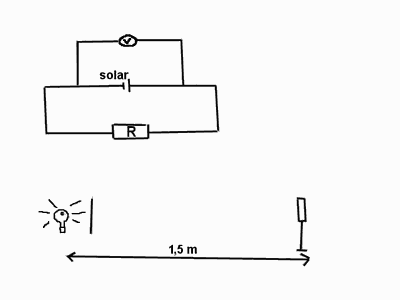

De gehele opstelling is in een donkere kamer geplaatst. Alleen het licht van de lamp mag invloed hebben op de zonnecel, waarvan de inwendige weerstand werd opgeheven door een weerstand van 10 kilo-Ohm. Deze waarde hebben we gevonden door verschillende weerstanden te proberen. De weerstand van 10 kilo-Ohm bleek het beste afleesresultaat te geven. Parallel aan de zonnecel is een voltmeter geschakeld. De zonnecel wordt beschenen door een 6 W lamp, waar verschillende kleuren filters voor gezet zijn. De lamp was aangesloten op een voedingskast (6V wisselspanning). De afstand tussen lamp en zonnecel was zodanig dat de warmte van de lamp zo min mogelijk invloed had op de meetresultaten. Die afstand was anderhalve meter.
