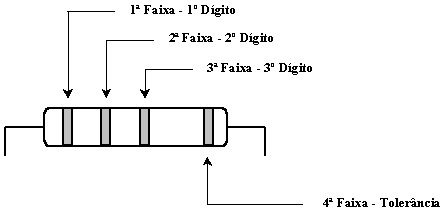

- Os resistores são usualmente identificados, quanto ao seu valor numérico, utilizando-se um código de cores. O esquema abaixo mostra como ler as especificações do encapsulamento através desta notação.
|
1º e 2º dígitos |
Multiplicador |
Tolerância |
|||
| Cor | Dígito | Cor | Multiplicador | Cor | Tolerância |
| Preto | 0 | Preto | 1 | Prata | ± 10% |
| Marrom | 1 | Marrom | 10 | Ouro | ± 5% |
| Vermelho | 2 | Vermelho | 100 | Sem faixa | ± 20% |
| Laranja | 3 | Laranja | 1000 | ||
| Amarelo | 4 | Amarelo | 10000 | ||
| Verde | 5 | Verde | 100000 | ||
| Azul | 6 | Azul | 1000000 | ||
| Violeta | 7 | Prata | 0,01 | ||
| Cinza | 8 | Ouro | 0,1 | ||
| Branco | 9 | ||||
Exemplo: Determinar o valor nominal de um resistor que possui as seguintes cores seqüencialmente:1ª faixa - marrom = primeiro dígito = 1;
2ª faixa - vermelho = segundo dígito = 2;
3ª faixa - laranja = fator multiplicador = 1000;
4ª faixa - tolerância = prata = ± 10%Deste modo teremos:
R = (1 2) . (1000) ± 10%
ou seja
R = 12000 ± 1200 WPortanto, o valor da resistência deve estar compreendido entre 10800 W e 13200W
