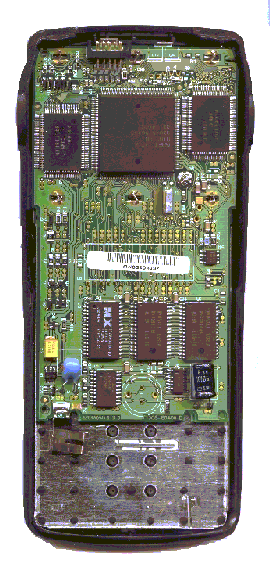

EL PROCESADOR
EL prcesador de la Hp 40G el mismo que el de la Hp 49G y el de la Hp 48 Gx.
La refecencia del microprocesador es D3004GD 00048-80063 0009PK013.
Las características del micro son:
|
Procesador |
HP40g |
|
Nombre |
Saturn |
|
Constructor |
Nec |
|
Frecuencia |
4 Mhz |
|
Bus |
8 bits (D0...D7) |
|
Bus de direccion |
19 bits (A0...A18) |
|
Registro de travail |
64 bits |
|
Número de registros |
19 registre |
|
Número de pins (broches) |
160 pins |
Comparativas
|
Procesador |
HP28S |
HP48S |
HP48SX |
HP48G |
HP48GX |
HP38G |
HP49G |
HP40G |
|
Nombre |
Lewis |
Clarke |
Clarke |
Yorke |
Yorke |
Yorke |
Yorke |
Yorke |
|
Frecuencia |
1.7 Mhz |
2 Mhz |
2 Mhz |
4 Mhz |
4 Mhz |
4 Mhz |
4 Mhz |
4 Mhz |
LA MEMORIA RAM
La Hp40G posee 256 K de cache
Las Caracteristicas de la RAM
|
Nombre |
HY628100B |
|
Fabricante |
Corré |
|
Constructor |
Hunday |
|
Capacidad en KO |
128KO |
|
Capacidad en Bits |
1Mbits |
|
Tension |
4.5V à 5.5 V |
EL puerto EPROM
|
|
Vpp: Tension de programacion OE: Validacion de sorties CE: Validacion de la puce A0...A18: Bus de dirección DQ0...DQ7: Bus Vcc: Tensión de Alimentación GND: Masa |
Características del puerto EPROM
|
Número de broches |
32 broches |
|
Tipo de memoria |
Eprom |
|
Capacidad máxima |
512 KO |
La Pantalla
Características de la Pantalla
|
Colores |
Negro/Blanco |
|
Definición |
131*64 |
|
Número de pixels |
8384 pixels |
|
Nivel de gris |
Si |
|
Contrastes |
6 |
Procesador Gráfico
Características del Procesador Gráfico
|
Nombre |
NJU6417 CF |
|
Función |
Generador de pantalla grñafica |
Puerto Serie
|
|
Características del Puerto RS232
|
Nombre |
RS232 |
|
Número de borches |
10 borches |
|
Velocidad |
9600 baudes |
|
Velocidad máxima |
15360 baudes (interna) |
El Contador del Reset
Le controleur de reset sert à gerer la touche reset de l'HP40g.
|
|
Vin: Tensión de entrada RESET: Tensión de salida GND: Masa NC: Non conectado |
Características del botón de Reset
|
Nombre |
34164 PNWJN3 |
|
Número de borches |
8 broches |
|
Tensión de Vin |
-1V à10V |
El 74CH00
|
|
A0...A3: Entrada B0...B3: Entrada O0...O3:Salida Vcc: Tensión de alimentación GND: Masse |
Características del 74ch00
|
Nombre |
74HC00 |
|
Número de broches |
14 broches |
|
Número de entrada |
8 |
|
Número de salida |
4 |
El decodificador HC373
|
|
OE: Validación de salida D0...D7: Entrada Q0...Q7: Salida LE: Validación de saguridad Vcc: Tensión de alimentación GND: Masa |
Características del 74HC00
|
Nombre |
HC374 |
|
Número de broches |
20 Broches |
|
Número de entradas |
8 |
|
Número de salidas |
8 |
Alimentación
La Hp 40G funciona con 3 pilas del 1.5 V con una tensión de 4.5 V
