Så lagade jag varvräknaren!

Uppdaterad 2003-06-19.

Introduktion


Problemet: intermittent fungerande varvräknare, trots felsökning, kabelbyten, jordningsförbättringar, så ville inte Volvons original-varvräknare
(från Smiths Instruments) fungera tillförlitligt. Dessutom verkade den inte visa motorns varvtal korrekt - Endast smärre gaspådrag behövdes för att
skicka upp visaren i de högre, rödmärkta regionerna.

Samuel Smith utvecklade den första engelska hastighetsmätaren redan 1904. Smiths Instruments var en välkänd tillverkare av bilinstrumentering
under många år, och köptes upp av Lucas (japp, den berömda engelska bil-eltillverkaren) så sent som 1983. Sedan såldes instrumenttillverkningen
vidare till tyska VDO, men den lokala ledningen för f.d. Smiths köpte själv ut anläggningen från VDO och grundade istället Carbont Automotive Instruments (CAI).
Detta hände 1993.  De tillverkar fortfarande bilinstrument i klassisk "Smiths-stil". VDO är ett Siemens-ägt tyskt bilsinstrumentföretag med nästan lika lång
tid på nacken, ett knappt sekel. Jag kommer att tänka lite grand på förhållandet Bosch-Lucas - tysk fungerande teknologi mot brittisk "mindre fungerande" sådan...
Ta inte illa upp, alla anglofiler - jag tycker själv att det är otroligt fascinerande med klassisk brittisk ingenjörskonst, och en av de stora "förtjänsterna" med P1800 är att den
ju är ganska engelsk för att vara en svensk bil... Men tyska prylar fungerar nästan alltid bäst - och jag ville verkligen ha en korrekt fungerande varvräknare i bilen.




Bakgrundsinfo, historik

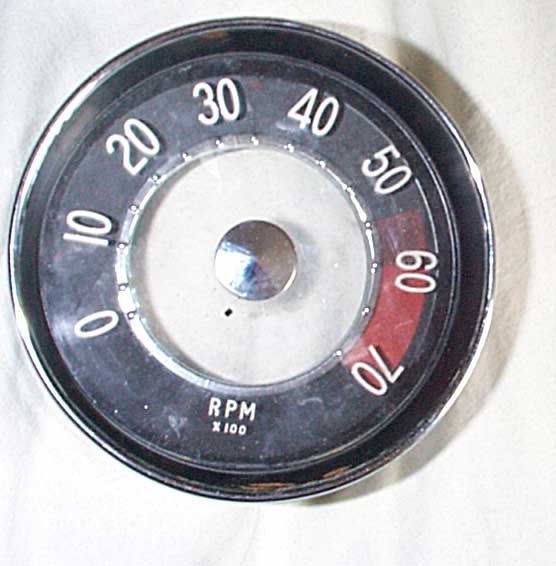

Olika varianter av P1800-varvräknaren:: Engelsk text (RPM) , med  markerade områden på skalringen:
Denna skala användes på Jensen-modellerna till och med årsmodell  62. Både svensk
och engelsk text fanns som variant av glasskivan från början.

Denna tidiga varvräknare förekommer dessutom i ytterligare två varianter: med lös
givarbox (artikelnr 665258-0) i fronten (t o m chassinummer 9999), sedan med induktionsgivare inbyggd
i själva varvräknaren:



Kopplingsschema för varvräknaren med inbyggd induktionsgivare. Notera särskilt att givarkabeln
bara går in i en "ögla"  runt pick-up-enheten på varvräknarhusets baksida!

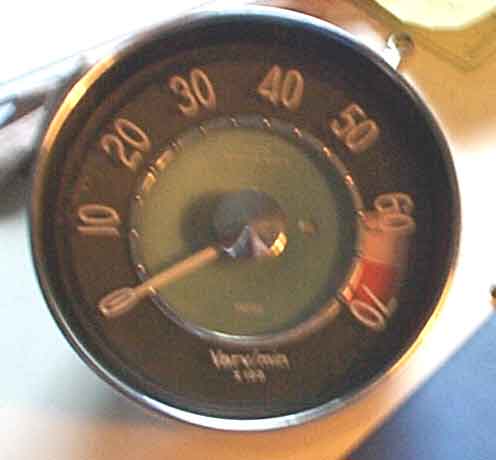

Med svensk text ("Varv/min") med skalringen dimensionerad som:
Fr  o m 1963 års modell användes denna skala. Streckat "varningsområde" flyttas alltså från att börja vid 5500 rpm till 6000 rpm. Motorn ändrades
det året, annan kamaxel, högre kompression, nya förgasarnålar och 8 nya hästkrafter, vilket föranledde de 500 "extra" tillåtna varven!


Från 1970 års modell (1800E) ser alla instrumenten annorlunda ut - de blir svarta, kromringarna försvinner, bl a, för att minska alla reflexer.

[tack till Mark Bergfors för faktauppgifter!]

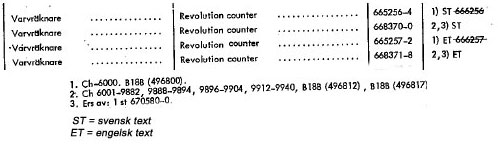

Så här ser det ut artikelmässigt (ur reservdelskatalogen):




Reparationen

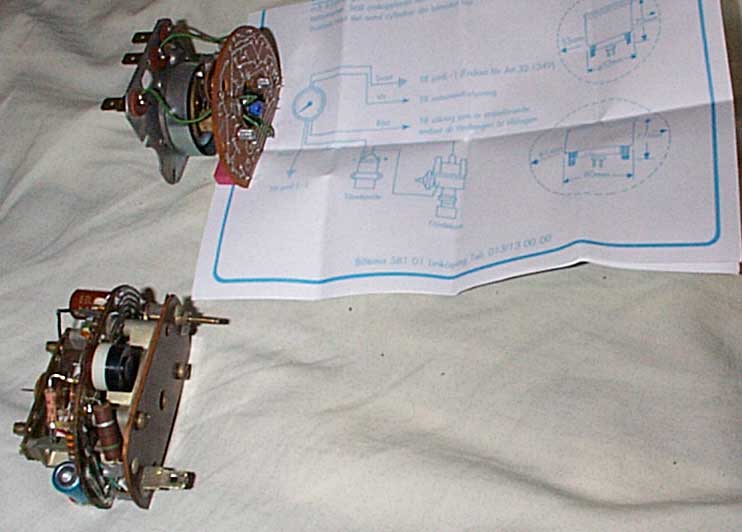

Ovan: På bilden ser vi två olika drivverk till varvräknare. Den större, undre, är Smiths ursprungsverk. Den övre är ett VDO-verk
från en gammal SAAB. jag valde den för att de har jämförbara yttre dimensioner (speciellt bygghöjden från bakre skivan till centrumnålens
infäste är kritiskt, får inte vara för långt på utbytesverket, för då får det inte plats i gamla varvräknarens "kopp".

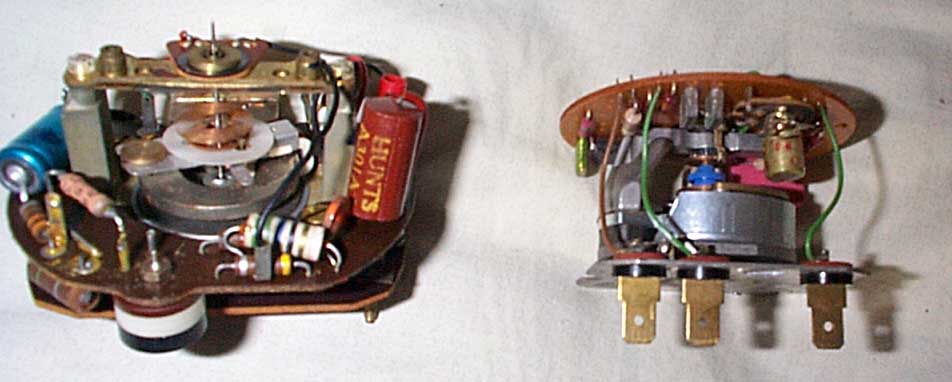

Smiths-verket till vänster, bygger på induktionsgivare (ingen galvanisk förbindelse med tänddelarna i motorn). En kabel löper från utgången på tändspolen
ner till fördelaren, men tar ett varv in i kupén och går i "loop" på en pick-up-enhet på baksidan av Smiths originalverk. De pulser som genereras i kabeln driver
sedan varvräknaren. Jag noterade dock, att utslaget på räknaren är känsligt för kabellängden (och att uppgift saknades om max/min-längder samt andra
beskaffenheter som kabeln borde ha,  t ex dimension, för att utslaget på visartavlan skall bli korrekt.)

Till höger: VDO-verket, som bygger på mer "modern" funktion; mittersta kontakten tar upp pulserna direkt från tändspolen (alltså galvanisk kontakt),
och detta driver i sin tur visarutslaget proportionellt mot antalet pulser. Så fungerar de flesta moderna och halvmoderna varvräknare.
Jag valde detta verk för att det hade samma arbetsområde - 0 till 7000 varv/min - som Smiths-verket ursprungligen hade. Tittar man på modernare
varvräknare, på t ex Biltema, så går de istället till 8000 varv/min, vilket gör att de förmodligen nte passar ihop med denna varvräknares ursprungsskala.



Här har nya VDO-verket centrerats och fästs i koppens botten.

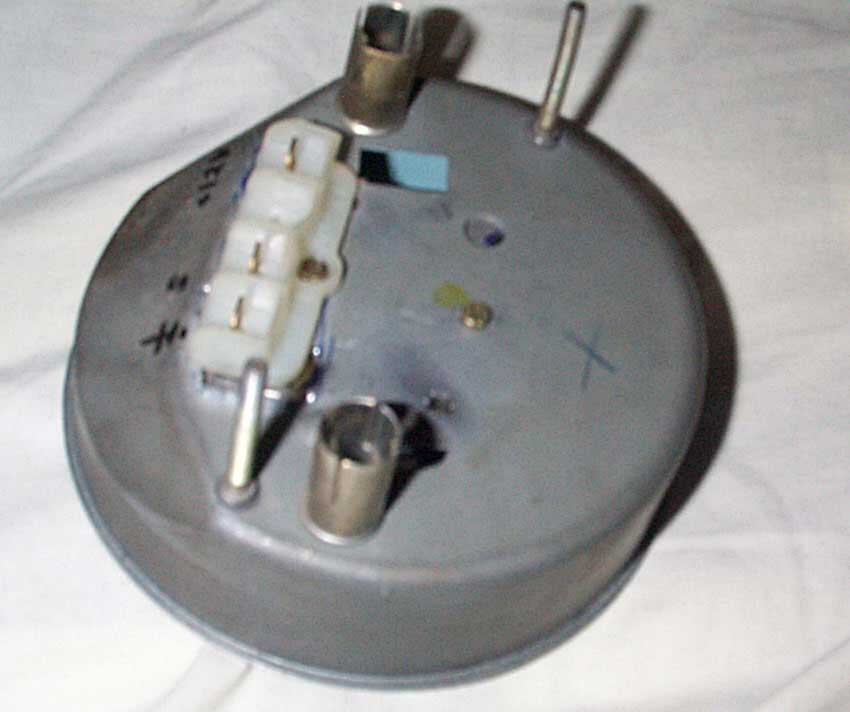

Här syns de nya anslutningarna på baksidan - 3 st flatstift i en isolations-"sockerbit" (lite onödig, kanske, men jag satte på den ändå,
eftersom den passade bra och satt på det ursprungliga huset på denna räknare. Man får tänka sig för så att inte introducerar nåt som
sedan gör att hela varvräknarenheten inte passar i instrumentpanelen.

Tre kontakter har detta nya räknarverk: +12V, jord och "signal", som jag ansluter till tändspolens uttag. Vid test visade det sig att detta
fungerar alldeles utmärkt samt att utslaget mot skalskivans varvtal stämde väl med verkligheten, både vid tomgångens inställda 800 varv/min
såväl som högre gaspådrag till  5500 varv.

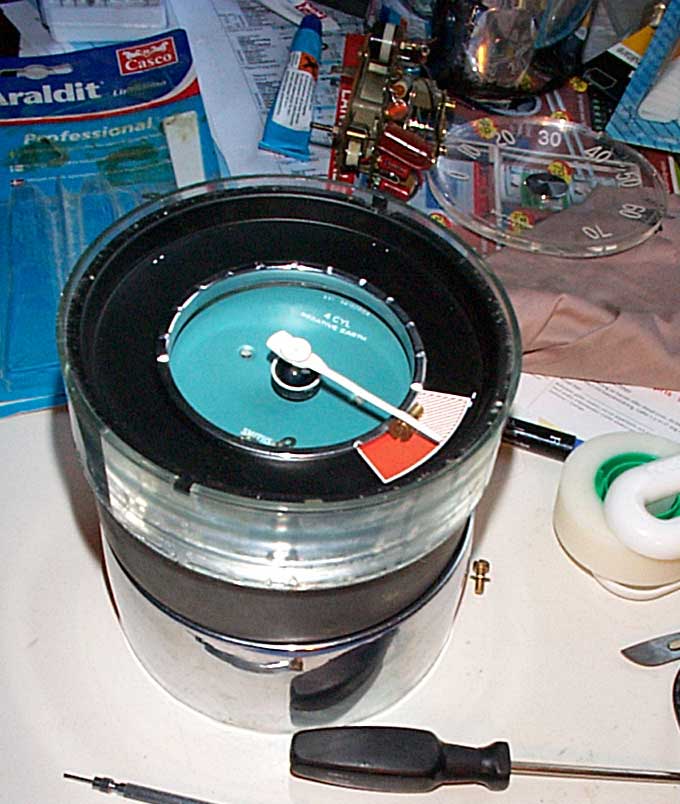

Ljusblå "bakgrundsskivan" fäst ovanpå nya verket, samt lite återanvändning av visarfäste från VDO-räknaren,
där jag helt sonika fäste den vita Smiths-visaren ovanpå,  under inpassning och limning.



Sådär, varvräknaren tillbaks i bilen, fungerande!!
