Un tiristor es uno de los tipos más importantes de los dispositivos semiconductores de potencia. Los tiristores se utilizan en forma extensa en los circuitos electrónicos de potencia. Se operan como conmutadores biestables, pasando de un estado no conductor a un estado conductor. Para muchas aplicaciones se puede suponer que los Tiristores son interruptores o conmutadores ideales, aunque los tiristores prácticos exhiben ciertas características y limitaciones.
Un Tiristor es dispositivo semiconductor de cuatro capas de estructura pnpn con tres uniones pn tiene tres terminales: ánodo cátodo y compuerta. La fig. 1 muestra el símbolo del tiristor y una sección recta de tres uniones pn. Los tiristores se fabrican por difusión.
Cuando el voltaje del ánodo se hace positivo con respecto al cátodo, las uniones J1 y J3 tienen polarización directa o positiva. La unión J2 tiene polarización inversa, y solo fluirá una pequeña corriente de fuga del ánodo al cátodo. Se dice entonces que el tiristor está en condición de bloqueo directo o en estado desactivado llamándose a la corriente fuga corriente de estado inactivo ID. Si el voltaje ánodo a cátodo VAK se incrementa a un valor lo suficientemente grande la unión J2 polarizada inversamente entrará en ruptura. Esto se conoce como ruptura por avalancha y el voltaje correspondiente se llama voltaje de ruptura directa VBO. Dado que las uniones J1 y J3 ya tienen polarización directa, habrá un movimiento libre de portadores a través de las tres uniones que provocará una gran corriente directa del ánodo. Se dice entonces que el dispositivo está en estado de conducción o activado.
Fig. 1 Símbolo del tiristor y tres uniones pn
La caída de voltaje se deberá a la caída ohmica de las cuatro capas y será pequeña, por lo común 1V. En el estado activo, la corriente del ánodo está limitada por una impedancia o una resistencia externa, RL, tal y como se muestra en la fig. 2.
La corriente del ánodo debe ser mayor que un valor conocido como corriente de enganche IL, a fin de mantener la cantidad requerida de flujo de portadores a través de la unión; de lo contrario, al reducirse el voltaje del ánodo al cátodo, el dispositivo regresará a la condición de bloqueo. La corriente de enganche, IL, es la corriente del ánodo mínima requerida para mantener el tiristor en estado de conducción inmediatamente después de que ha sido activado y se ha retirado la señal de la compuerta. En la fig. 2b aparece una gráfica característica v-i común de un tiristor.
Fig.2 Circuito Tiristor y característica v-i
Una vez que el tiristor es activado , se comporta como un diodo en conducción y ya no hay control sobre el dispositivo. El tiristor seguirá conduciendo, porque en la unión J2 no existe una capa de agotamiento de vida a movimientos libres de portadores. Sin embargo si se reduce la corriente directa del ánodo por debajo de un nivel conocido como corriente de mantenimiento IH , se genera una región de agotamiento alrededor de la unión J2 debida al número reducido de portadores; el tiristor estará entonces en estado de Esto significa que ILbloqueo. La corriente de mantenimiento es del orden de los miliamperios y es menor que la corriente de enganche, IL. >IH . La corriente de mantenimiento IH es la corriente del ánodo mínima para mantener el tiristor en estado de régimen permanente. La corriente de mantenimiento es menor que la corriente de enganche.
Cuando el voltaje del cátodo es positivo con respecto al del ánodo, la unión J2 tiene polarización directa, pero las uniones J1 y J3 tienen polarización inversa. Esto es similar a dos diodos conectados en serie con un voltaje inverso a través de ellos. El tiristor estará en estado de bloqueo inverso y una corriente de fuga inversa, conocida como corriente de fuga inversa IR, fluirá a través del dispositivo.
La acción regenerativa o de enganche de vida a la retroalimentación directa se puede demostrar mediante un modelo de tiristor de dos transistores. Un tiristor se puede considerar como dos transistores complementarios, un transistor PNP, Q1, y un transistor NPN, Q2, tal y como se demuestra en la figura 3.
La corriente del colector IC de un tiristor se relaciona, en general, con la corriente del emisor IE y la corriente de fuga de la unión colector-base ICBO, como
Ic = IE + ICBO……………………..(1)
La ganancia de corriente de base común se define como =IC/IE. Para el transistor Q1 la corriente del emisor es la corriente del ánodo IA, y la corriente del colector IC1 se puede determinar a partir de la ecuación (1):
IC1 = 1 IA + ICBO1………………………(2)
a) Estructura básica b)Circuitoequivalente
Fig. 3 Modelo de tiristor de dos terminales.
Donde alfa1 es la ganancia de corriente y ICBO1 es la corriente de fuga para Q1. En forma similar para el transistor Q2, la corriente del colector IC2 es:
IC2 = 2IK + ICBO2…………………………(3)
Donde 2 es la ganancia de corriente y ICBO2 es la corriente de fuga correspondiente a Q2. Al combinar IC1 e IC2, obtenemos:
IA = IC1 + IC2 = 1IA + ICBO1 + 2IK + ICBO2……………………….(4)
Pero para una corriente d compuerta igual AIG, IK=IA+IG resolviendo la ecuación anterior en función de IA obtenemos:
IA = 2 IG + ICBO1 + ICBO2………………………….(5)
Un tiristor se activa incrementándola corriente del ánodo. Esto se puede llevar a cabo mediante una de las siguientes formas.

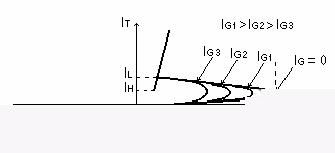

Fig.4: Efectos de la corriente de compuerta sobre el voltaje de bloqueo directo.
Los tiristores se fabrican casi exclusivamente por difusión. La corriente del ánodo requiere de un tiempo finito para propagarse por toda el área de la unión, desde el punto cercano a la compuerta cuando inicia la señal de la compuerta para activar el tiristor. Para controlar el di/dt, el tiempo de activación y el tiempo de desactivación, los fabricantes utilizan varias estructuras de compuerta.
Dependiendo de la construcción física y del comportamiento de activación y desactivación, en general los tiristores pueden clasificarse en nueve categorías:
· Tiristores de control de fase (SCR).
· Tiristores de conmutación rápida (SCR).
· Tiristores de desactivación por compuerta (GTO).
· Tiristores de triodo bidireccional (TRIAC).
· Tiristores de conducción inversa (RTC).
· Tiristores de inducción estática (SITH).
· Rectificadores controlados por silicio activados por luz (LASCR).
· Tiristores controlados por FET (FET-CTH).
· Tiristores controlados por MOS (MCT).
El diodo Shockley es un tiristor con dos terminales: ánodo y cátodo. Está constituido por cuatro capas semiconductoras que forman una estructura pnpn. Actúa como un interruptor: está abierto hasta que la tensión directa aplicada alcanza un cierto valor, entonces se cierra y permite la conducción. La conducción continúa hasta que la corriente se reduce por debajo de un valor específico.
Figura 6: Construcción básica y símbolo del diodo Shockley
El SCR es un dispositivo de cuatro capas muy similar al diodo Shockley, con la diferencia de poseer tres terminales: ánodo, cátodo y puerta (gate). Al igual que el diodo Shockley, presenta dos estados de operación: abierto y cerrado, como si se tratase de un interruptor.
Dentro de la familia de dispositivos pnpn, el rectificador controlado de silicio (SCR) es, sin duda, el de mayor interés hoy en día, y fue presentado por primera vez en 1956 por los Bell Telephone Laboratories. Algunas de las áreas más comunes de aplicación de los SCR incluye controles de relevador, circuitos de retardo de tiempo, fuentes de alimentación reguladas, interruptores estáticos, controles de motores, recortadores, inversores, cicloconversores, cargadores de baterías, circuitos de protección, controles de calefacción y controles de fase.
En años recientes han sido diseñados SCR para controlar potencias tan altas de hasta 10 MW y con valores individuales tan altos como de 2000 A a 1800 V. Su rango de frecuencia de aplicación también ha sido extendido a cerca de 50 kHz, lo que ha permitido algunas aplicaciones de alta frecuencia
El símbolo gráfico para el SCR se muestra en la figura 8, y las conexiones correspondientes a la estructura de semiconductor de cuatro capas en la figura 7.
Figura 7. Construcción básica del SCR.
Figura 8. Símbolo del SCR.
Este dispositivo es similar al SCR, con la diferencia de que el GCS puede interrumpir el paso de corriente con una señal en el terminal de gate.
Igual que el SCR, no permitirá el paso de corriente hasta que un pulso positivo se reciba en el terminal de puerta. La diferencia se encuentra en que el GCS puede pasar al estado de corte mediante un pulso negativo 10 ó 20 veces mayor que el pulso positivo aplicado para entrar en conducción.
Figura 9: Símbolo del GCS
Los GCS están diseñados para cargas relativamente pequeñas y pueden soportar sólo unas pocas decenas de amperios.
Es similar en cuanto a construcción al SCR. La diferencia está en que posee dos terminales de puerta, uno para entrar en conducción y otro para corte. El SCS se suele utilizar en rangos de potencia menores que el SCR.
Figura 10: Símbolo del SCS
El SCS tiene aplicaciones muy similares a las de SCR. Este último tiene la ventaja de poder abrirse más rápido mediante pulsos en cada uno de los terminales de gate, pero el inconveniente que presenta respecto al SCR es que se encuentra más limitado en cuanto a valores de tensión y corriente. También se utiliza en aplicaciones digitales como contadores y circuitos temporizadores.
Es un tipo de tiristor que puede conducir en los dos sentidos. Es un dispositivo de dos terminales que funciona básicamente como dos diodos Shockley que conducen en sentidos opuestos.
Figura 11: Construcción básica y símbolo del diac
La curva de funcionamiento refleja claramente el comportamiento del diac, que funciona como un diodo Shockley tanto en polarización directa como en inversa.
Cualquiera que sea la polarización del dispositivo, para que cese la conducción hay que hacer disminuir la corriente por debajo de la corriente de mantenimiento. Las partes izquierda y derecha de la curva, a pesar de tener una forma análoga, no tienen por qué ser simétricas.
Este dispositivo es simular al diac pero con un único terminal de puerta (gate). Se puede disparar mediante un pulso de corriente de gate y no requiere alcanzar el voltaje VBO como el diac.
El triac es fundamentalmente una combinación paralela inversa de dos terminales de capas de semiconductor que permiten el disparo en cualquier dirección con una terminal de compuerta para controlar las condiciones de encendido bilateral del dispositivo en cualquier dirección. En otras palabras, para cualquier dirección, la corriente de compuerta puede controlar la acción del dispositivo en una forma muy similar a la mostrada para un SCR.
En la figura 12 se proporciona el símbolo gráfico del dispositivo y las características. Para cada dirección de conducción posible hay una combinación de capas de semiconductor, cuyo estado será controlado por la señal aplicada a la terminal de compuerta.
Figura 12: Construcción básica y símbolo del TRIAC.

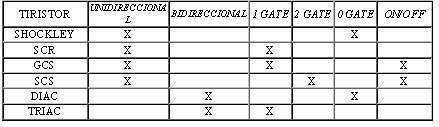

Como resumen final del tema se reflejan en una tabla las características más importantes de los tiristores que se han presentado.
