Deviatore digitale
Obiettivi
Progettare un circuito a 2 ingressi A e B ed una uscita Y (che si preleverà sul piedino 3 della porta NOR) che sotto l'azione di un controllo C consente di ottenere: Y = A per C = 1 e Y = B per C = 0
Soluzione

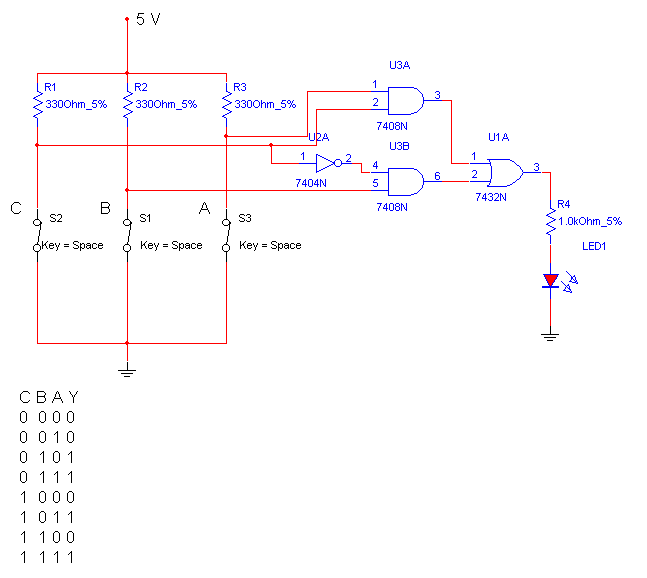

Il circuito può essere schematizzato come in figura
Esso presenta 3 ingressi ed una uscita per cui si può scrivere la tabella seguente:
|
|
Y = An B Cn + A B Cn + A Bn C + A B C = = B Cn ( An + A ) + A C ( Bn + B ) = B Cn + A C Dalla formula di cui sopra, si può vedere come dalla somma logica OR (An + A = 1 ...0 + 1 = 1 ) e Bn + B = 1 ...(0 + 1 = 1) per cui: Y = B Cn + A C
|
Allo stesso risultato si può giungere scrivendo una tabella della verità sintetica (utile nel caso di circuiti che presentano ingressi di controllo).
Nel nostro caso la tabella sintetica è la seguente:
|
|
Ovvero: Y
= B se C = 0; Y = A se C = 1
( Y = BCn + AC ) |
Breve relazione da inviare via mail
