Flip  Flop J - K master slave

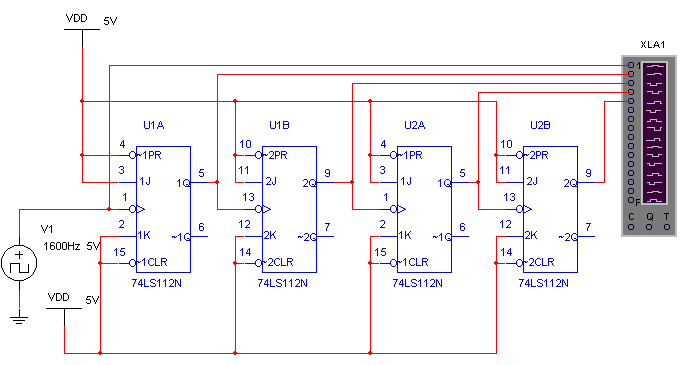

  Una volta costruito lo schema di figura, seguire la seguente procedura:

1. Fare doppio clic sul display del Logic Analyzer;

2. Impostare il Clocks/Div. su 64;

3. Fare clic su set di Clock setup e configurare come nella figura seguente;

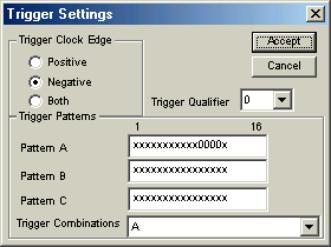

4. Fare clic su Trigger setup e configurare come nella figura seguente;

Attivare a questo punto la simulazione.

Si possono notare i quattro segnali di uscita (dall'alto verso il basso, con la frequenza che si dimezza ad ogni riga).

Tra le due righe verticali (traslate appositamente di qualche mm. verso destra per rendere visibili i fronti di salita) è possibile "contare" i periodi su ciascuna riga...(8; 4; 2; 1).

Breve relazione da inviare via mail
