Latch S-R







  1. Realizzazione di un latch S-R a porte NAND
  2. Verifica della tavola della verità
  3. Interruttore antirimbalzo



Componenti:

N. 2 resistori da 1 K ohm

N. 2 resistori da 330 ohm

N. 1 circuito integrato SN 7400

N. 2 diodi LED

Sn

Rn

Q

Qn

0

0

n.a.

n.a.

0

1

1

0

1

0

0

1

1

1

Qn

Qn n



(Gli stati logici  Sn = 0 ed Rn = 0 non sono ammessi. Per Sn = 1 e Rn = 1, l’uscita Q sarà quella precedente….non cambia.)



Esecuzione della prova:

  1. Si simuli il commutatore di ingresso con un filo che abbia un’estremità collegata a massa. Collegando l’altra estremità ora ad Sn ora a Rn si verifichino la seconda e la terza riga della tabella della verità.
  2. Con il filo non collegato a nessuno dei due ingressi si verifichi la quarta riga della tabella della verità.
  3. Si esegua il collegamento con Sn, lo si interrompa senza toccare Rn (simulando così un rimbalzo).



(Osservare che le uscite non cambiano stato e sono insensibili a tale rimbalzo. Rifare lo stesso con il punto Rn.)

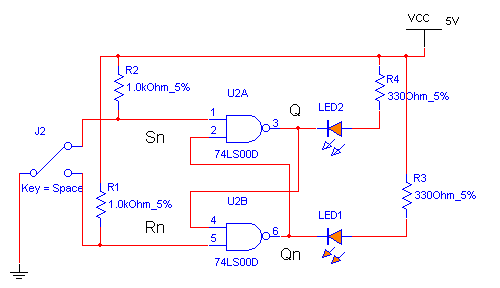

Latch SR a porte NAND

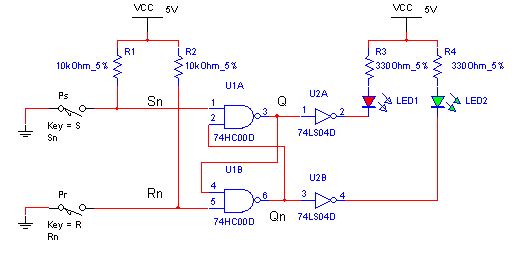

Latch SR a porte NAND modificato



Agendo sui pulsanti Ps e Pr,  rilevare i livelli logici Q e Qn (con multimetro od oscilloscopio) e completare la tabella seguente.



Fase

Ps                       Pr

Sn                        Rn Q                          Qn Led R               Led V

Funzione

1

ON                   OFF 0                          1 1                            0 ON                   OFF

Set

2 OFF                 OFF 1                          1

Memoria

3 OFF                 ON
4 OFF                 OFF
5 ON                  ON
6 ON                  OFF
7 ON                  ON
8 OFF                 OFF



I led si accenderanno quando l'uscita sarà 1.

Per essere certi di azionare i pulsanti contemporaneamente (durante le fasi 7 e 8), conviene collegare i terminali d'ingresso allo stesso pulsante.
