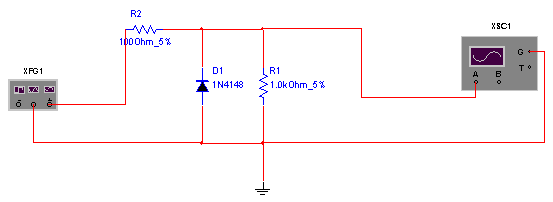

Il segnale sinusoidale applicato all'ingresso è 10 Vp (10 Vpp)

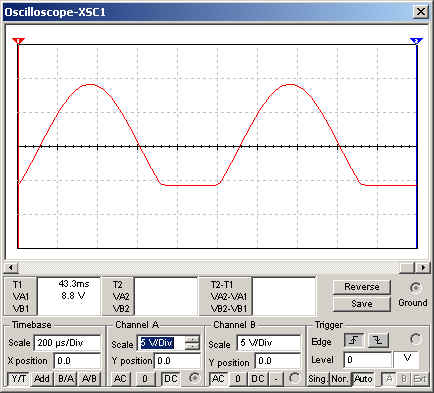

La tensione di picco del segnale d'uscita è data da: Vpout = R1/R2+R1 * Vp =1K/1,1K * 10 = 9,09

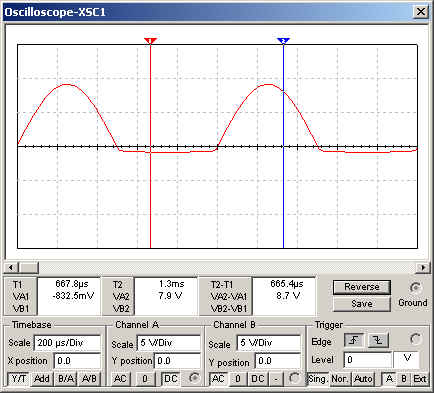

Quando la Vi scende al di sotto di 0,7V  il diodo conduce e la tensione d'uscita rimarrà "limitata" a quel valore sino a quando la Vi non supera 0,7V

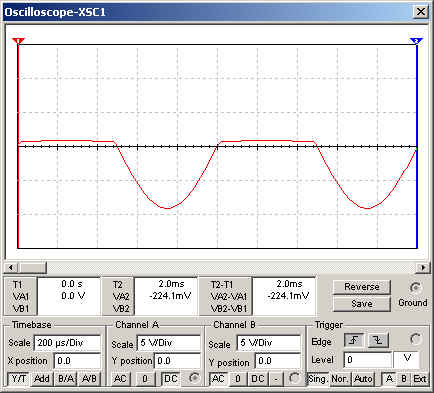

In questo caso invece, quando la Vi sale al di sopra di 0,7V  il diodo conduce e la tensione d'uscita rimarrà "limitata" a quel valore sino a quando la Vi non scende al di sotto di  0,7V

Anche in questo caso, quando il diodo non conduce, la tensione di picco del segnale d'uscita è data da: Vpout = R1/R2+R1 * Vp =1K/1,1K * 10 = 9,09

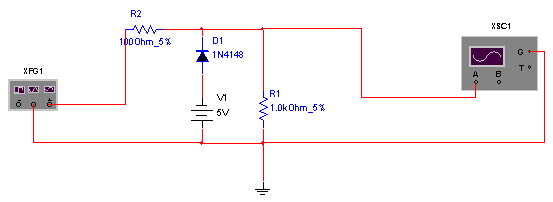

Per tutto il tempo di conduzione del diodo (ovvero sino a quando la Vi applicata sull'anodo del diodo non scende al di sotto del potenziale della batteria), la Vout avrà il valore della batteria (V1). (Vout = V1+0,7)

In questo caso, quando il diodo non conduce, la tensione di picco del segnale d'uscita è data da: Vpout = R1/R2+R1 * Vp =1K/1,1K * 10 = 9,09

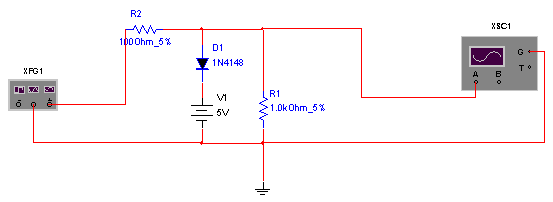

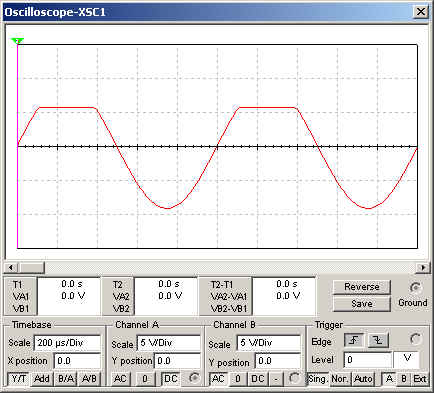

In questo circuito, la limitazione avverrà a: V1 + 0,7 (5,7 V)

 Variare la Vi per verificare i diversi livelli di taglio in corrispondenza dei diversi valori di Vi
