Visualizzatore a 4 ingressi ( Q3 Q2 Q1 Q0 )
che segnali un 1 in ingresso con l'accensione del LED corrispondente.
Obiettivi
Realizzare un semplice circuito in grado di visualizzare n. 4 stati logici di uscita (0 e 1)

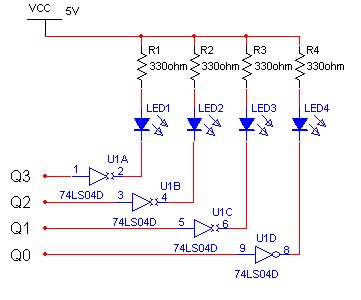

Nel circuito di figura, in corrispondenza di un livello logico 1 alle uscite Q3, Q2, Q1, Q0, si avrà la corrispondente accensione del LED.
Breve relazione da inviare via mail
