Accordatore d'Antenna a cura di Maurizio STOCCO.


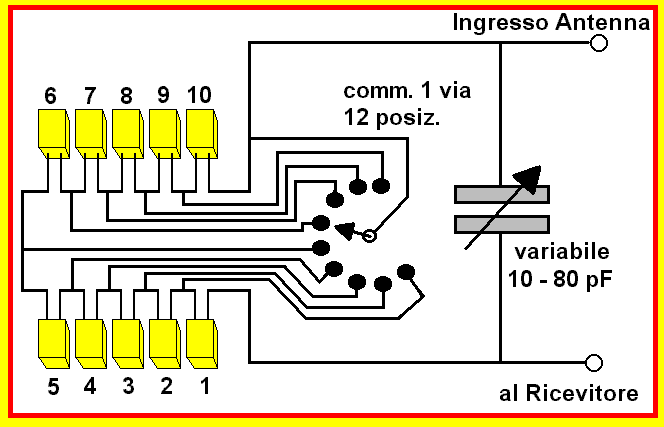

Sfogliando la rubrica sarete incappati nell'articolo riguardante i filtri e le bobine per A.F. e sebbene siano molto semplici da realizzare , in quanto necessita solo di avere un filo di rame smaltato e di un supporto plastico , o ferromagnetico , quello che a volte è introvabile è proprio il filo di rame . Molti si sono rassegnati e rovistando tra apparecchiature in disuso o da trasformatori , si sono procurati questo importante materiale . Di seguito però, vi illustrerò la realizzazione di un accordatore d'antenna che , a differenza di tutti quelli finora presentati, che adottavano una bobina in aria , avvolta su un supporto plastico , impiega delle induttanze appositamente costruite per l'alta frequenza e reperibili facilmente da rivenditori di Nuova Elettronica .Queste induttanze sono minuscole e in commercio sono vendute in una grande assortimento per quanto concerne il valore dell'induttanza in microhenry. Per completare il tutto basta un condensatore variabile , del valore di 10 - 80 pF (e chi non ne ha in casa... ) e un commutatore a 1 via 12 posizioni , che andranno collegati come da disegno allegato.


Elenco componenti :

n° 1 condensatore variabile , 10 - 80 pF ,

n° 1 commutatore rotativo a 1 via 12 posizioni.

n° 10 induttanze Neosid , valore microhenry vedi tabella ,

N° Induttanza Valore in microhenry
1
2
3
4
5
6
7
8
9
10
0,47
0,68
0,82
1,5
2,7
3,9
8,2
12
22
33





Realizzazione pratica , le induttanze andranno collegate in serie dalla numero 1 , valore 0,47 mH via, via fino alla numero 10 del valore di 33 mH . Si collegano al commutatore facendo attenzione che la rotazione sia in senso orario per aumento di induttanza , cioè il commutatore girato tutto a Sx collega solamente la induttanza n° 1 , poi al primo scatto verso Dx collega in serie la n° 1 con la n°2 sommando il valore di 0,47 + 0,68 = 1,15 mH e cosi di seguito fino alla posizione del commutatore nove che collega in serie le prime 9 induttanze , l'ultimo scatto del commutatore le collega tutte 10 .

Naturalmente il filo che parte dal cursore del commutatore va collegato al filo ingresso antenna .Collegherete poi il variabile e il tutto lo inserirete in una scatola , facendo presente che quando ruoterete la manopola del commutatore da Sx verso DX la frequenza di accordo va dai 30 MHz ai 3 MHz .

Buon lavoro!

Maurizio STOCCO
