SALAS DE CONTROL, EQUIPOS DE PROTECCIÓN, RELÉS Y ACOMETIDAS DE GURI.
![]() |
Entre los niveles 1 y 2 nos topamos con el "cerebro" de Guri como lo es su sala de control. Aqui se realiza el control de gran cantidad de variables de cada una de las 20 unidades generadoras entre las que destacan: velocidad, frecuencia, tensión, potencia, ángulo de los alabes y temperatura, ademas de verificar el nivel del embalse y ordenar la apertura y cierre de las compuertas del aliviadero |
![]() |

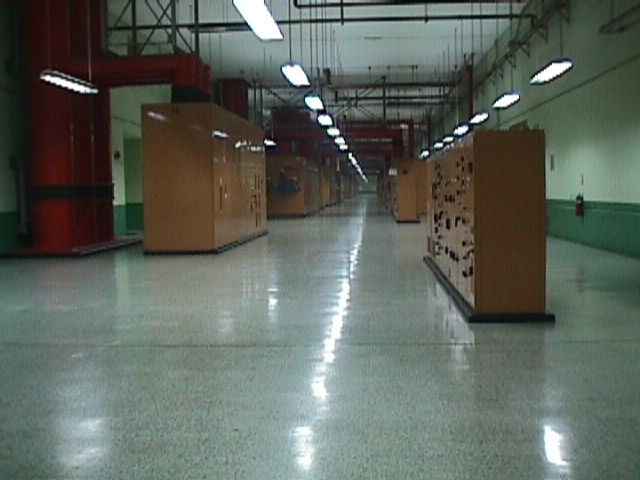

Sala de equipos de protección y reles. Aqui nos encontramos con los tableros de indicación, control y protección de cada una de las unidades donde podemos verificar entre otras cosas, tensión terminal (AC) y de excitación (DC), corriente de salida (AC) y de excitación (DC), potencia real, activa y reactiva, aparte de otros parámetros tanto mecánicos como eléctricos. |
![]() |

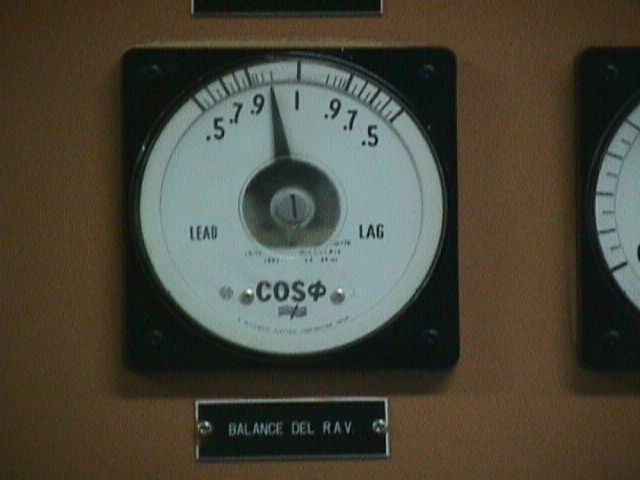

Entre otras cosas que indica el tablero tenemos el factor de potencia. En la foto de aprecia un "cosenofímetro" el cual nos indica con cierta precisión el factor de potencia de la máquina en tiempo real. En ese momento nos indicó un fp de 0.98 en adelanto. |
![]() |
A esta sala llegan todas las acometidas de las unidades, tenemos tableros de protección que funcionan a 18000 volts que es la tensión terminal de los generadores. |
![]() |
Detalle de los grandes ductos donde se encuentran las acometidas que transportan la energía a una tensión de 18 Kv hasta los transformadores que la elevan a 800 Kv. |
