PATIO DE DISTRIBUCIÓN DE GURI

Ubicada en una pequeña colina en una de las márgenes de la central, esta subestación es la encargada de interconectar y distribuir toda la energia eléctrica generada por las 20 unidades turbogeneradoras a los distintos consumidores y demás subestaciones de gran parte del territorio nacional e inclusive consumidores mas alla de nuestras fronteras. Desde aqui se alimentan las s/e La Arenosa (Valencia), La Horqueta (Villa de Cura) y Sur (Valles del Tuy) con 3 líneas a 800kV de mas de 600km cada una, pasando por las s/e intermedias Malena y San Gerónimo "B". La s/e Guayana "B", que sirve a las industrias básicas, es alimentada con 4 líneas a 400kV de 70km cada una, La s/e El Tigre es alimentada con 3 líneas a 400kV de 187km cada una y dos líneas de 230kV hacia el sistema eléctrico de CADAFE.

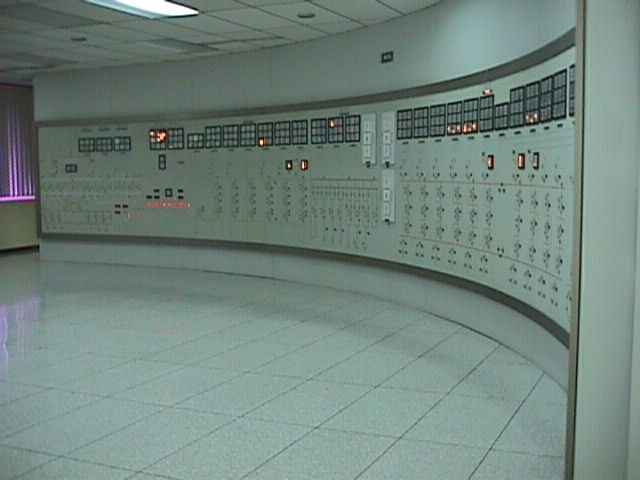

	Sala de control del patio de distribución, mejor conocida como "Mímico". Aqui se lleva el control y la supervisión en detallado de todos los componentes y equipos que conforman esta gigantesca subestación.

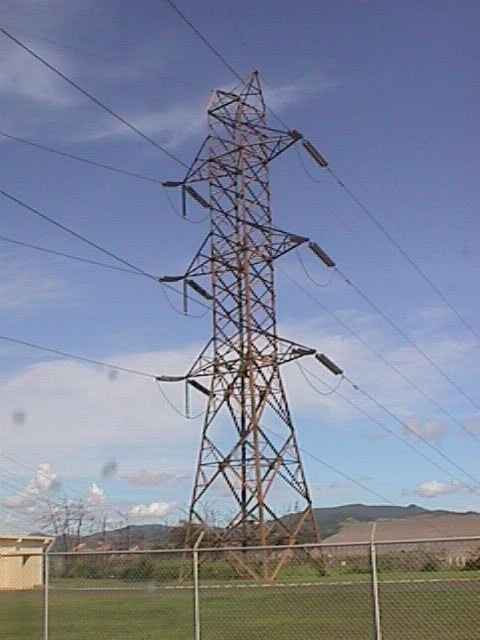

	Torre de amarre ó ángulo a 230kV doble terna con dos conductores de guarda. Se observan a la izquierda las cadenas de amarre y las de orientación y a la derecha se distingue la presencia de amortiguadores.

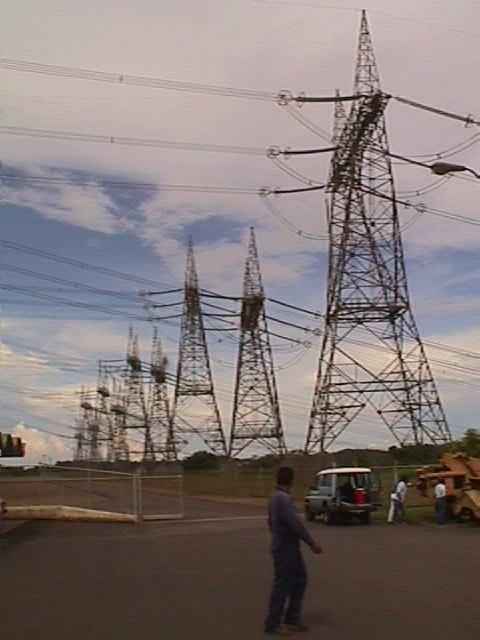

	Conjunto de 10 torres de amarre ó ángulo a 800kV simple terna, con 2 conductores por fase y doble conductor de guarda. Nótese el gran tamaño de las estructuras necesario para poder soportar el peso de las cadenas de aisladores y el peso propio del conductor y nótese ademas la separación línea/línea y línea/tierra para poder garantizar los requerimientos mínimos de aislamiento.

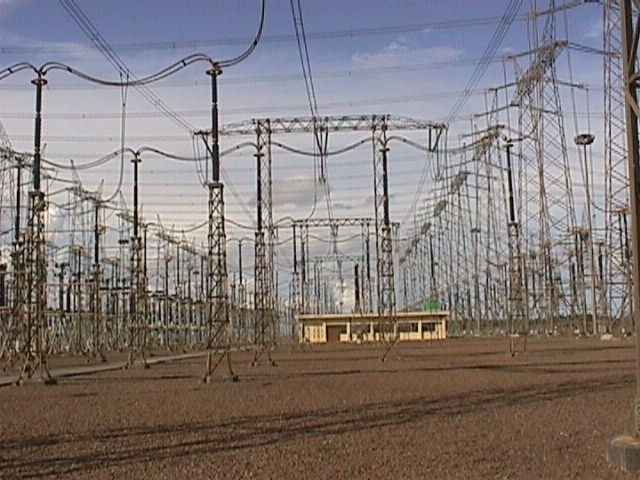

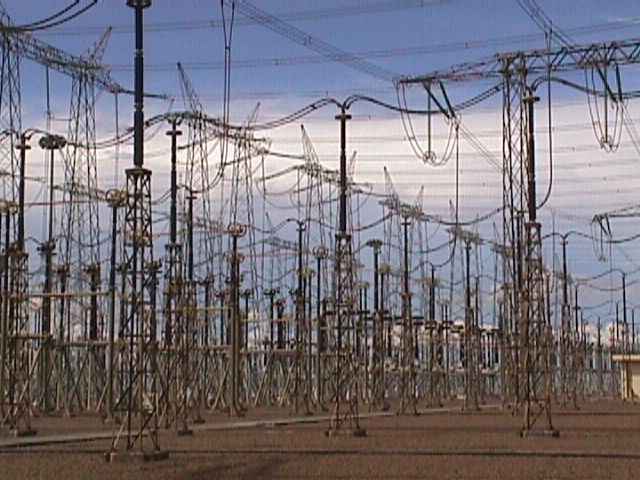

	Vista del patio de distribución donde se distingue en la parte superior una de las barras con sus 3 fases y la altura de las estructuras adyacentes la cual es necesaria para garantizar el aislamiento mínimo y al mismo tiempo para garantizar la seguridad del personal que trabaja en el área. Al fondo la casa de relés.

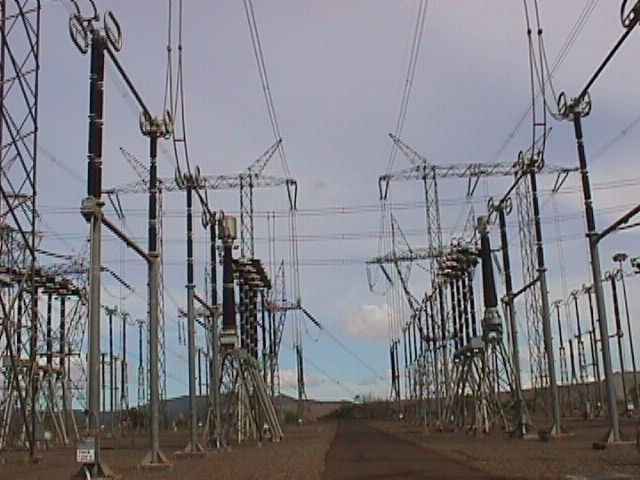

	Otra vista del patio donde se aprecian seccionadores, interruptores, diferentes tipos de conexiones y la caminería para poder acceder a las diferentes zonas de la subestación con un mínimo de seguridad. El suelo esta recubierto por una capa de piedra picada de unos 10 cm de espesor y todas las estructuras estan aterradas a una malla metálica ubicada debajo de esta capa de piedra.

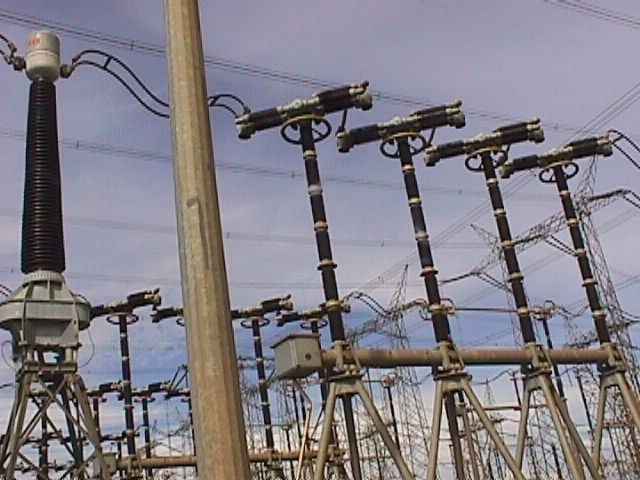

	Interruptores de potencia de 4 cabezas polares (centro) y seccionadores (derecha). Estos interruptores están diseñados para interrumpir automaticamente el flujo de energía eléctrica en caso de producirse una falla en el sistema (corto circuito) o en el caso que se requiera para realizar mantenimiento a los diferentes equipos.
	De derecha a izquierda, tenemos interruptores, transformadores de corriente y seccionadores. Esta subestación posee una configuración de doble barra con interruptor y medio. A ella "llegan" 10 líneas a 800kV por la barra II, y "salen" 3 líneas a 800kV y una interconexión a 400kV por la barra I.
	Sección del patio de distribución a 230kV donde tenemos interruptores, transformadores de corriente y transformadores de potencial.

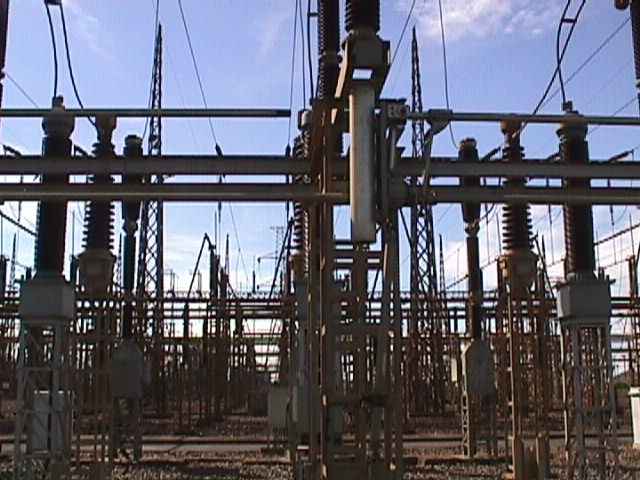

	Detalle de los transformadores de corriente y su conexión con interruptores (derecha) y seccionadores (izquierda). Dichos transformadores son utilizados para reducir significativamente la corriente y medirla para llevar el debido control del flujo de energía y conocer el momento en que se produzca una falla o desbalance en el sistema.
	Detalle de interruptores o disyuntores de potencia de 4 cabezas polares. Durante una falla estos deben actuar sumamente rápido para no ocasionar daños graves a los demás componentes del sistema eléctrico debido a la gran magnitud de las corrientes de falla. El tiempo de respuesta esta en el orden del 1/2 ciclo (60 ciclos=1 segundo).
	Seccionadores. Existen varios tipos de este entre los que tenemos: de barra, de línea y de puesta a tierra. Estan diseñados para soportar corrientes de corto circuito pero no para interrumpirlas. Su función es la de aislar secciones de la subestación para garantizar seguridad al personal cuando realiza labores de mantenimiento. Su accionamiento puede ser tanto manual como eléctrico.

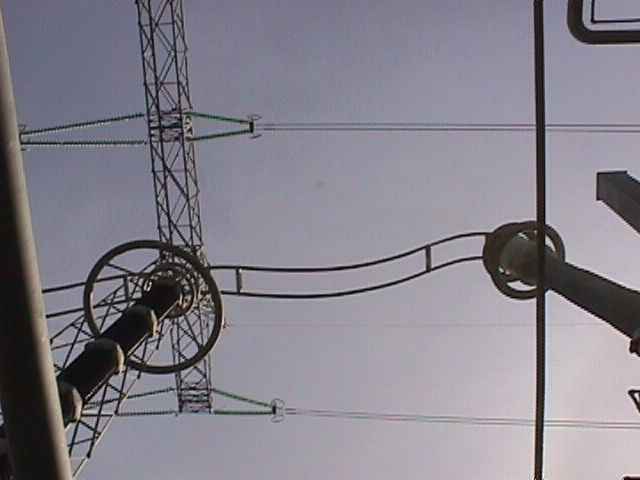

	Cadenas de 22 aisladores en configuración de ángulo. Se utiliza una conexión para unir eléctricamente las dos secciones.
	Transformador de corriente, seccionadores y conexiones.

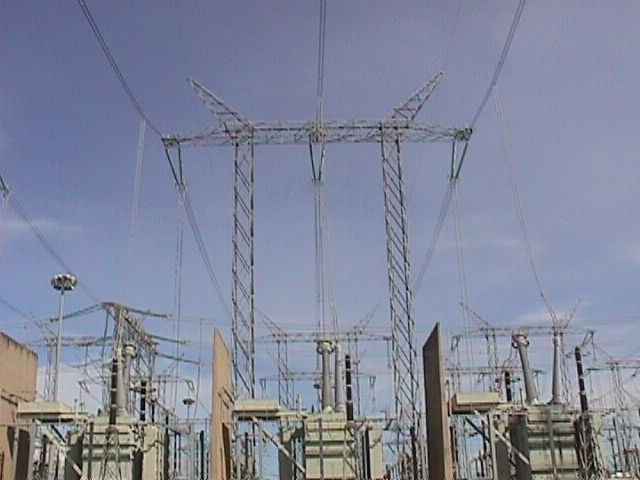

	Panorámica del patio a 400kV, con su casa de relés, autotransformadores, y un reactor de interconexión de 1000 MVA (izquierda) entre ese patio y el de 800kV.

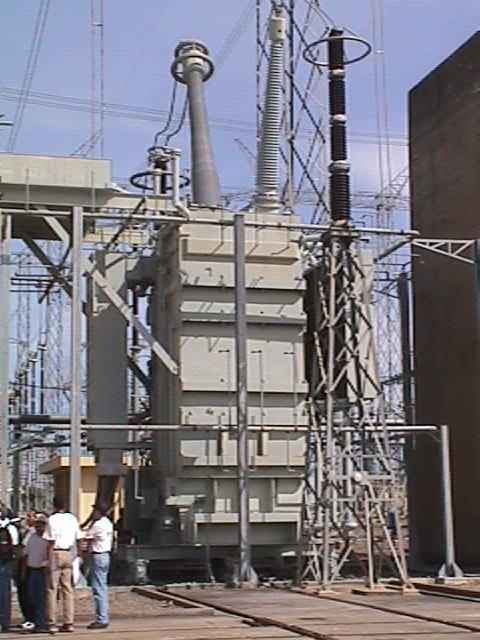

	Autotransformador monofásico con delta terciario. Con un primario de 500 MVA a 800kV, un secundario de 500 MVA a 400kV y un arrollado terciario de 106,3 MVA a 20kV. Se notan ademas los pararrayos asociados a cada lado del autotranformador y los paneles de ventilación usados para refrigeración.
	Conexión entre pararrayos de óxido de metal (izquierda) y bushing del autotransformador (derecha). Los pararrayos o descargadores se usan por lo general acoplados lo mas cerca de los transformadores para suprimir las sobretensiones (absorver energía) o descargas tanto internas como atmosféricas, que causaría gran daño a los transformadores y los demas elementos de la subestación.
	Banco de 3 autotransformadores monofásicos con delta terciario. La razón principal por la que se prefieren los autotransformadores a los transformadores es su bajo costo en comparación con los últimos. Se usan monofásicos para reducir significativamente el gran tamaño que tendría uno trifásico.
	Seccionadores, transformadores de corriente, interruptores y al fondo arriba una de las barras de la subestación
	Generador diesel usado para alimentar los servicios auxiliares en caso de alguna falla o contingencia que se presente.

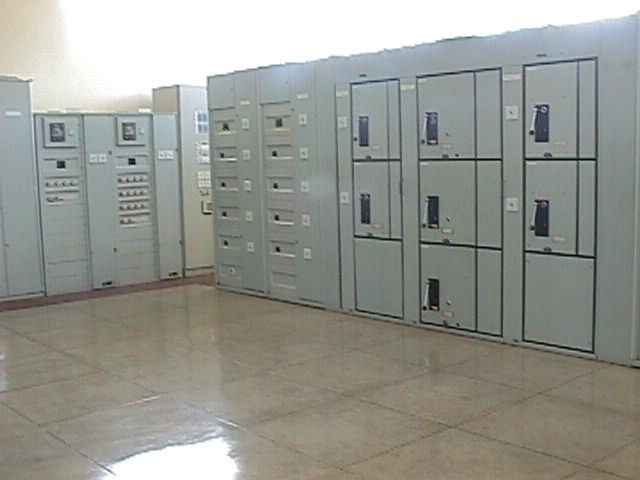

	Paneles con reles y equipos de protección en una de las casas de la subestación.
