Kabel adalah alat penghubung untuk mengirim informasi dari satu komputer ke komputer yang lain. Ada beberapa macam tipe kabel yang umumnya di gunakan bersama LAN. Dalam beberapa kasus, sebuah jaringan hanya menggunakan satu macam tipe kabel, di jaringan yang lain menggunakan kabel yang berbeda pula. Kabel yang dipilih adalah berdasarkan dengan topologi jaringan, protokol jaringan, dan ukurannya.Ini sangat penting untuk diketahui karena kesuksesan jaringan bergantung dari kesemua aspek tersebut.

Pada halam ini di coba untuk membahas tipe-tipe kabel yang digunakan di dalam jaringan yaitu :

1. Kabel Unshielded Twisted Pair (UTP)
2. Kabel Shielded Twisted Pair (STP)
3. Kabel Koaksial
4. Kabel Fiber Optic
5. Wireless LAN
6. Petunjuk Instalasi Kabel

Kabel Unshielded Twisted Pair (UTP)

Kabel twisted pair ada dua tipe yaitu shielded and unshielded. Unshielded twisted pair (UTP) adalah yang paling populer dan umumnya merupakan pilihan yang terbaik untuk jaringan sederhana.

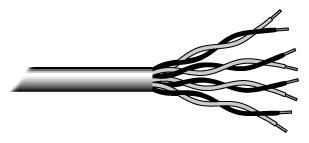

Gambar  Kabel Unshielded twisted pair

Kualitas kabel UTP berbeda dengan telephone, Kabel ini mempunyai 4 pasang kabel di dalamnya. Setiap pasangan adalah kembar

 Kategori Kabel  Unshielded Twisted Pair

Type	Use
Category 1	Voice Only (Telephone Wire)
Category 2	Data to 4 Mbps (LocalTalk)
Category 3	Data to 10 Mbps (Ethernet)
Category 4	Data to 20 Mbps (16 Mbps Token Ring)
Category 5	Data to 100 Mbps (Fast Ethernet)

Konektor  kabel Unshielded Twisted Pair
Standar konektor untuk kabel jenis ini adalah konektor RJ-45 .

Gambar  Konektor RJ-45


Kabel Shielded Twisted Pair (STP)

Kekurangan kabel ini adalah, sangat sesitif terhadap sinyal radio dan listrik.kabel ini baik sangat baik digunakan dimana lingkungan pengaruh listrik kurang,  kabel ini biasanya digunakan pada jaringan yang menggunakan topologi Token Ring .


Kabel Koaksial

Kabel Koaksial adalah kabel yang memiliki satu konduktor copper ditengahnya. Sebuah lapisan plastik menutupi diantara konduktor dan lapisan pengaman serat besi, lapisan serat besi tersebut membantu menutupi gangguna dari lampu listrik, kendaran, dan komputer.


Selain sangat sulit untuk instalasi kabel ini juga sangat tidak tahan terhadap serangan dari sinyal-sinyal tertentu. tapi mem[punyai keuntungan karena dapat mendukung penggunaan kabel yang panjang diantara jaringan daripada kabel twisted pair. Ada dua jenis tipe kabel ini yaitu yang kabel koaksial thick dan kabel koaksial thin.

Kabel koaksial thin disebut juga dengan10Base2 (thinnet) . dimana angka 2 menunjuk pada panjang maksimum untuk segment kabel tersebut adalah 200 meter, namun kenyataannya hanya samapai 185 meter. Kabel ini sangat populer terutama pada penggunaan jaringan Linear

Kabel koaksial thin disebut juga dengan10Base5 (thicket) dimana angka 5 menunjuk pada panjang maksimum untuk segment kabel tersebut adalah 500 meter,
satu kekurangan kabel ini adalah tidak lentur dan sangat repot untuk instalasinya.

Konektor Kabel koaksial

Tipe konektor kabel ini adalah konektor Bayone-Neill-Concelman (BNC)

Kabel Fiber Optik

Kabel fiber optik(serat optik) mempunyai kemampuan mentransmisi sinyal melewati jarak yang jauh dari pada kabel koaksial maupun kabel twisted, juga mempunyai kecepatan yang baik. Hal ini sangat baik digunakan ketika digunakan untuk fasilitas konferensi Radio atau layanan interaktif.. 10BaseF adalah merujuk ke spesifikasi untuk kabel fiber optik dengan membawa sinyal ethernet

Kesimpulan Kabel Ethernet


Spesifikasi	Tipe Kabel	Panjang Maksimal
10BaseT	Unshielded Twisted Pair	100 meter
10Base2	Thin Coaxial	185 meter
10Base5	Thick Coaxial	500 meter
10BaseF	Fiber Optic	2000 meter
100BaseT	Unshielded Twisted Pair	100 meter
100BaseTX	Unshielded Twisted Pair	220 meter

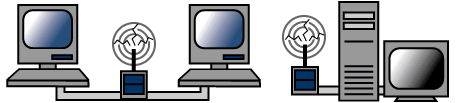

Wireless LAN

Tidak semua Jaringan berhubungan menggunakan kabel, ada diantaranya menggunakan wireles. Lan yang menggunakan Wireless menggunakan frekwesi radio, infra merah ataupun sinar laser untuk berkomunikasi diantara workstation. dan file server ataupun hub. Tiap-tiap segmen mempunyai sebuah transceiver/antena untuk mengirim atau menerima data.

Jaringan model Wireless ini sangat baik untuk koputer laptop atau komputer remote untuk berkoneksi ke LAN. Wireless juga menguntungkan apabila di sebuah gedung sangat sulit menginstall kebel.

Jaringan yang menggunakan Wireles empunyai kerugian antara lain ; Sangat mahal, tidak aman, dan riskan terhadap interferensi cahaya dan listrik, dan sangat lambat dibandingkan dengan penggunaan kabel.

Petunjuk Instalasi Kabel

Ketika menginstall kabel, ada beberapa petunjuk yang bisa kita gunakan :

- Hendaknya menggunakan kabel agak panjang, untuk menghindari adanya kekurangan.
- Tes tiap-tiap bagian dari jaringan yang akan diinstall, meskipun itu adalah barang baru.
- Jika terjadi kabel melintasi lantai, sebisanya untuk dilindungio dengan protektor kabel.
- Berikan label pada masing-masing ujungnya
- Gunakan pengikat kabel untuk menyatukan kabel-kabel jangan menggunakan isolasi atau plester.


---
